产品编号: GSSNA 300

公插座表面贴装，C 型，触点：3+PE，焊接类型，250 V | 6 A；cURus 1977

175301-803-C (DIN 43650-C): 公插座表面贴装，C 型，触点：3+PE，焊接类型，250 V | 6 A；cURus 1977

  • 上架时间:
    全球
  • 状态:
    有源

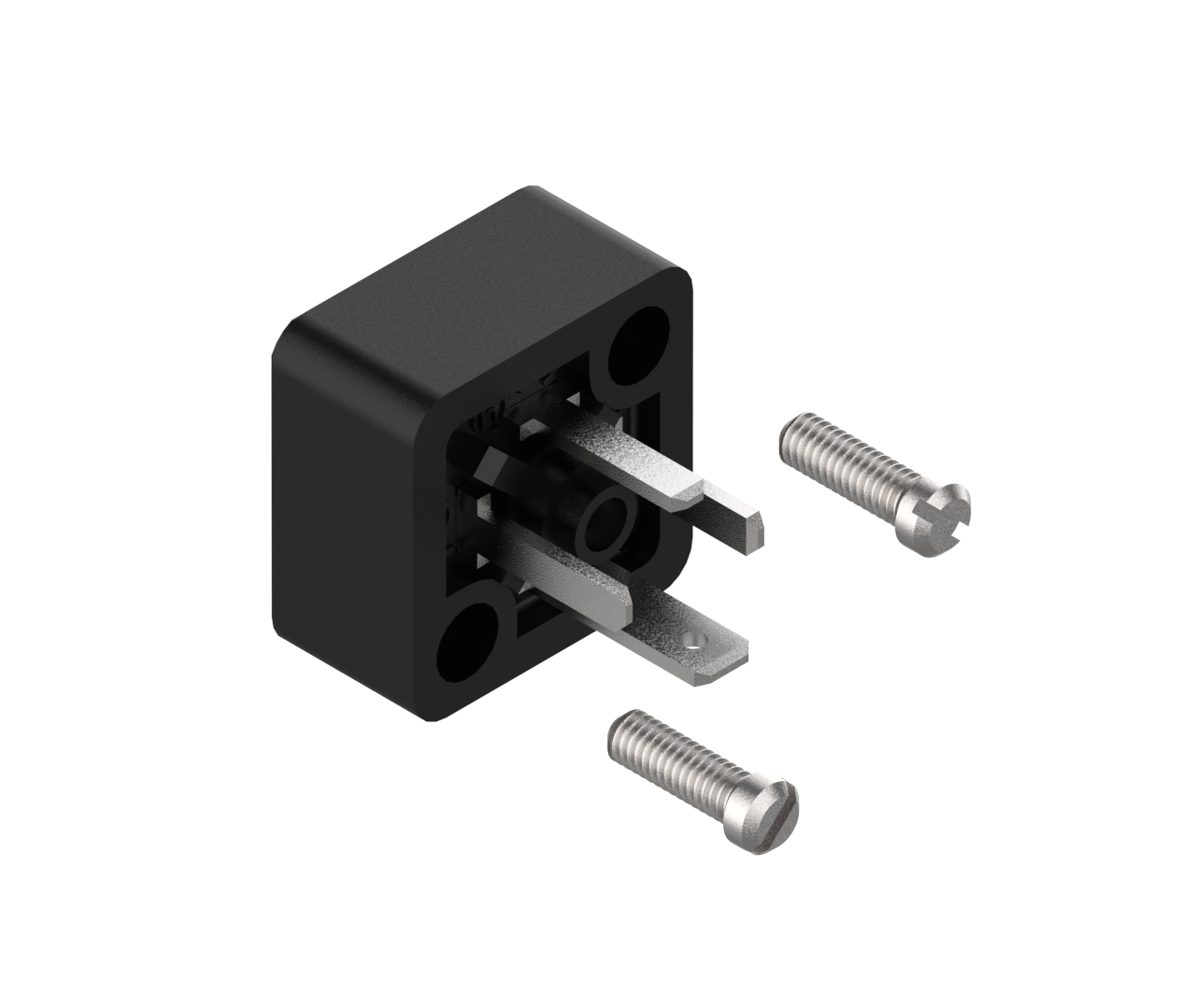

GSSNA 300
  • GSSNA 300
1 的 1

规格

Expand All

产品系列

阀门连接器

面 1 产品子系列

GSSNA DIN标准

连接器类型

插座

第1面 接触类型/性别

公头

连接器设计

直形

引脚数

3+PE

1侧编码

C

屏蔽类型

无屏蔽

连接类型

2 颗螺丝 M 3 x 8

额定电压

250 V

额定电压（UL）

250 V

额定电压 (CSA)

300 V AC/DC

额定冲击电压

4.0 kV

工作电压

230 V AC/DC

额定电流

6 A

额定电流（UL）*

6 A

额定电流 (CSA)*

6 A

接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 50

连接类型

焊接

横截面

0.08 - 0.75 mm²

环境温度（运行）*

-40 °C - +125 °C

工作温度（UL）

最大 + 65 °C

工作温度 (CSA)

最大 + 65 °C

防护等级/IP等级**

IP65

设计标准

DIN EN 175301-803-C, ISO 4400

污染等级

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

铜/锡

触点载体材料

PA GF

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 V-2

外壳颜色

黑色

紧固扭矩（安装螺钉）

(30-40) Ncm

安装类型

M2.5 (2x)

需单独订购配件

（NBR）平垫片 GSSNA 300-5，零件编号。 730232002; (EPDM) 平垫片 GSSNA 300-6，零件编号。 730365004

UL申请号

E95522

UL

UL 1977; UR

VDE

是

CSA

是

SEV

是

RoHS合规

是

注意降额

声明降额

防护等级/IP等级 注

*IP 等级测试由 Belden 使用 Belden 连接器进行

注

请勿在施加负载时连接或断开。

注意降额

声明降额

防护等级/IP等级 注

*IP 等级测试由 Belden 使用 Belden 连接器进行

注

请勿在施加负载时连接或断开。


Report An Error

零件编号

货号 商品描述 包装
933111100 GSSNA 300 S - 散装包装，每箱 200 件，未组装
