产品编号: 0930 DSL 651

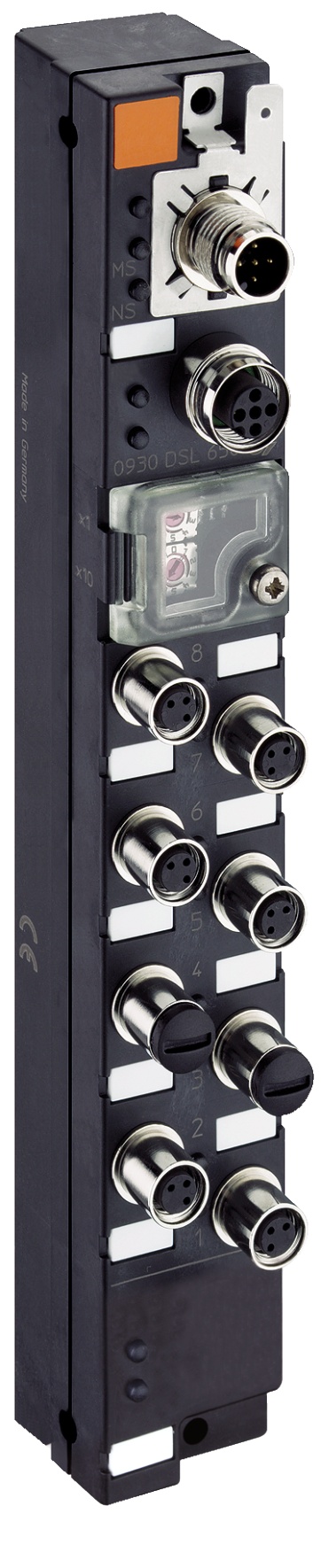

LioN-S，DeviceNet I/O 设备，8DI（8x M8），M12 A 编码电源，塑料，30 毫米

LioN-S M8-30，塑料，DeviceNet，M12 总线连接器，A 编码，8 DI，M8 3 极

  • 上架时间:
    全球
  • 状态:
    有源
0930 DSL 651
  • 0930 DSL 651
1 的 1

规格

Expand All

产品系列

I/O系统：主动式 - 单机

面 1 产品子系列

LioN-S

商品描述

0930 DSL 651

设备类型

I/O模块

协议兼容性

DeviceNet

I/O功能

8DI

总线连接

M12，5 极，A 编码

电源连接

M12，5 极，A 编码

I/O连接

M8，3 极，A 编码

I/O类型

数字输入

外壳材料

聚对苯二甲酸丁二醇酯 + ASA

防护等级/IP等级**

IP67

外壳颜色

黑色

是否封装

否

尺寸（宽x高x深）

30 mm x 40 mm x 205 mm

重量

200 g

环境温度（运行）*

-10 °C 至 60 °C

抗振能力

15 克/5-500 赫兹

抗冲击性

50 克/11 毫秒

安装类型

2 孔螺丝安装。 使用带有齿形锁紧垫圈（符合 DIN 125）和自锁螺母的标准 M4 x 25 / 30 / 40（横向）螺钉。

紧固扭矩（固定螺丝）

M4: 1 Nm

紧固扭矩（接地连接（FE））

M4: 1 Nm

紧固扭矩（总线连接）

M12: 0.5 Nm

紧固扭矩（电源连接）

M12: 0.5 Nm

紧固扭矩（I/O连接）

M8: 0.3 Nm

随附零件

可粘贴标签：10x，密封盖：2x M8

连接

M12，5 极，A 编码

连接数量

2

传输速率

125 kbps... 500 kbps

传输速率调节

自动

旋转地址交换机寻址

0…63 十二月

DeviceNet寻址

99 dec

产品代码

27

连接模块电源电压

M12，5 极，A 编码

连接数量

2

连接器载流容量

最大 4A

模块电源电压（标称）

24 V 直流 (SELV/PELV)

模块电源电压（范围）

19 V 直流至 30 V 直流

电流消耗（典型值）

65 mA（24 V DC 时）

反接保护

是

状态指示器（系统电源）

绿色LED灯

诊断指示器

否

连接传感器电源电压

通过模块电源连接器

连接器载流容量

最大 4A

传感器电源电压（标称）

24 V 直流 (SELV/PELV)

传感器电源电压（范围）

19 V 直流至 30 V 直流

反接保护

是

状态指示器（传感器电源）

绿色LED灯

诊断指示器

否

数字输入通道数量

最多 8 个，固定

连接

M8，3 极，A 编码

端口数量

8x，1 到 8

通道类型

符合 IEC 标准的 3 型 61131-2

传感器供电

每个端口最大 100 mA（30°C）

输入布线

2 线、3 线

标称电压

24 V DC，通过 US（模块电源）

标称电流

典型值 5 mA

传感器类型

PNP

输入电压范围 "0" 信号

-3 伏直流电+5 伏直流电

输入电压范围 "1" 信号

11 伏直流电 ~ 30 伏直流电

输入滤波器时间

1 ms，固定

保护电路

电子方式：过载保护，短路保护

状态指示器（输入）

每个通道对应黄色LED灯

诊断指示器

各端口亮红色LED灯

US（系统电源电压）/FE

500 V DC

总线连接/FE

500 V DC

EMC指令

2014/30/EU

EN 61000-4-2 静电放电 (ESD)

标准 B；4kV 接触放电，8kV 空气放电

CN 61000-4-3 电磁场

标准 A；场强：10V/m

EN 61000-4-4 快速瞬变（突发）

标准 B，2 kV

EN 61000-4-5 浪涌电压

标准 B；直流电源线： ±0.5 kV/±0.5 kV（对称/非对称）；适用于电缆长度 ≤ 30m 的 I/O 端口

EN 61000-4-6 传导抗扰度

标准 A；测试电压 10V

EN 55022 无线电干扰特性

A级

CE

是

RoHS合规

是

UL

cULus认证，UL 508

UL申请号

E230848

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

系统电源连接备注

*请勿在电压下连接/断开！

更新和修订

修订编号：0.59 修订日期：05-24-2023

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

系统电源连接备注

*请勿在电压下连接/断开！

更新和修订

修订编号：0.59 修订日期：05-24-2023
