产品编号: 0960 IOL 3816-001

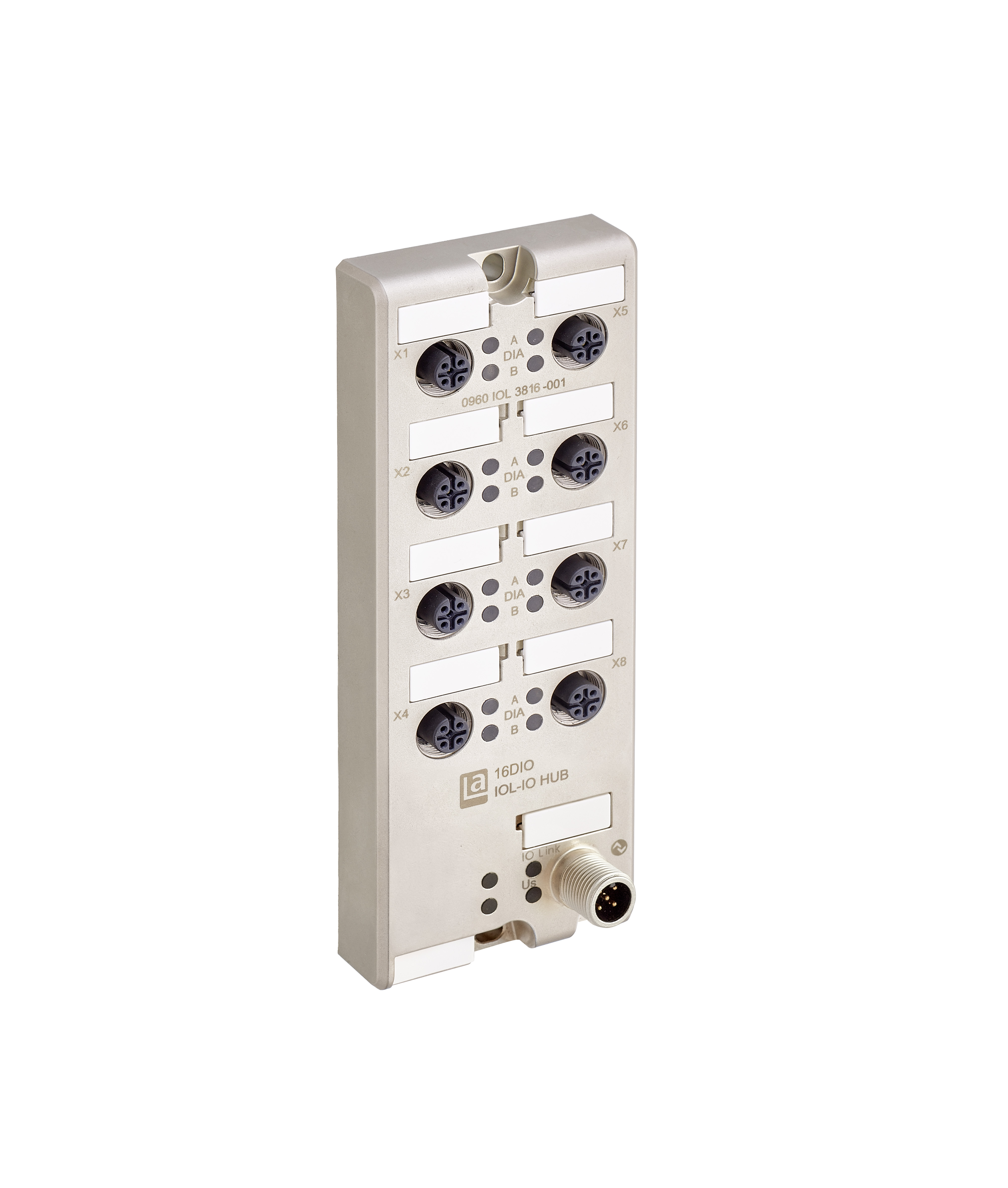

LioN-X, IO-Link I/O集线器, 16DIO （8x M12） LC, A级, 金属, 60mm

LioN-X, IO-Link I/O集线器, IO-Link, 工业金属外壳, 60mm, 最高至IP69K, 16 个数字输入/输出通道, 8 x M12 A码I/O连接器, 5极, 1x M12 A码IO-Link A级连接, 5极

  • 可用性：
    全球
  • 地位：
    有源
0960 IOL 3816-001
  • 0960 IOL 3816-001
1 的 1

规格

全部展开

产品系列

I/O系统：主动式 - 单机

面 1 产品子系列

LioN-X

商品描述

0960 IOL 3816-001

设备类型

I/O 集线器

协议兼容性

IO-Link

I/O功能

16DIO

总线连接

M12，5极，A码

电源连接

M12，5极，A码

I/O连接

M12，5极，A码

I/O类型

数字输入/输出（通用）

外壳材料

金属，锌压铸

外壳电镀

镍，哑光

外壳颜色

金属灰

防护等级/IP等级**

IP65，IP67， IP69K

是否封装

是

尺寸（宽x高x深）

60 mm x 31 mm x 159 mm

重量

380 g

环境温度（运行）*

-40°C 至 70 °C

环境温度（存储/运输）

-40°C 至 85 °C

允许湿度（运行）

5%至95%（UL应用时最大值为80%）

允许湿度（存储/运输）

5%至95%（UL应用时最大值为80%）

气压（运行）

80kPa至106kPa（最高海拔2000m）

气压（存储/运输）

80kPa至106kPa（最高海拔2000m）

阻燃等级

UL 94（IEC 61010）

防护等级

III，IEC 61140，EN 61140，VDE 0140-1

污染等级

依据EN 60664-1，VDE 0110-1为3

抗振能力

15g/5至500Hz

抗冲击性

50g/11ms

触点基材

M12，A码，铜锡合金，镀金 | M12电源，L码，铜镍合金，镀金

触点载体材料

PA

O形圈材料

FKM

安装类型

2孔螺丝安装。使用标准M4 x 25 / 30螺丝配合齿形锁紧垫圈（参见DIN125）和自锁螺母

紧固扭矩（固定螺丝）

M4：1 Nm

紧固扭矩（接地连接（FE））

M4：1 Nm

紧固扭矩（总线连接）

M12：0.5 Nm

紧固扭矩（电源连接）

M12：0.5 Nm

紧固扭矩（I/O连接）

M12：0.5 Nm

连接

M12，5极，A码

协议

IO-Link

IO-Link级

A级

连接数量

1

规格

v1.1.3， IEC 61131-9

传输速率/COM模式

COM 3 (230.4 kbps)

周期时长/更新速率

最小值2ms

参数存储

支持

帧类型

Type_2_V

过程数据长度

4字节输入数据，4字节输出数据

配置

IODD，过程数据

连接模块电源电压

M12,5极，A码（IO-Link）

连接数量

1

连接器载流容量

最大值4A

模块电源电压（标称）

24V直流电（SELV/PELV）

模块电源电压（范围）

20V DC至30V DC

电流消耗（典型值）

80 mA （24 V DC条件下）

反接保护

是

状态指示器（系统电源）

绿色LED灯

诊断指示器

红色LED灯

连接器载流容量

最大值4A

数字输入通道数量

最多16，通用

连接

M12，5极，A码

端口数量

8x，X1至X8

通道类型

1型，遵照IEC61131-2

传感器供电

每个端口最大500 mA（25°C条件下）

输入布线

2线、3线

标称电压

通过US（模块电源）供电，为24V直流电

标称电流

典型值5 mA

传感器类型

PNP

输入电压范围“0”信号

-3 V DC …+5 V DC

输入电压范围“1”信号

15 V DC … 30 V DC

输入滤波器时间

0至3ms，可配置

保护电路

电子方式：过载保护，短路保护

状态指示器（输入）

各通道亮白色或黄色LED灯

诊断指示器

每个模块的红色LED灯

数字输出通道数量

最多16，通用

连接

M12，5极，A码

端口数量

8x，X1至X8

各通道输出电流

最大350mA

通道类型

分组交换

输出布线

2-，3-线

各模块输出电流

最大值4A

电气隔离

否

保护电路

电子方式：过载保护，短路保护

过载特性

自动切换开关状态/手动重启

状态指示器（输出）

各通道亮白色或黄色LED灯

诊断指示器

每个模块的红色LED灯

US（系统电源电压）/FE

500V直流电

EMC指令

2014/30/EU

EN 61000-4-2静电放电（ESD）

标准B；4kV接触放电，8kV空气放电

EN 61000-4-3电磁场

标准A；场强度：10V/m

EN 61000-4-4快速瞬变（爆发）

标准B，2kV

EN 61000-4-5浪涌电压

标准B；直流电源线：±0.5 kV/±0.5 kV（对称/非对称）；线缆长度≤30m的I/O端口

EN 61000-4-6传导抗扰度

标准A；测试电压10V

EN55032无线电干扰特性

A级

CE

是

RoHS合规

是

中国RoHS合规

是

UL

cULus认证，UL 61010-1

UL申请号

E230848

CSA

是，通过UL

IO-Link

是

防护等级/IP等级 注

*Belden仅使用Belden连接器执行IP等级测试

系统电源连接备注

**请勿带电连接/断开！

更新和修订

修订编号：0.30 修订日期：2025年02月03日

防护等级/IP等级 注

*Belden仅使用Belden连接器执行IP等级测试

系统电源连接备注

**请勿带电连接/断开！

更新和修订

修订编号：0.30 修订日期：2025年02月03日
