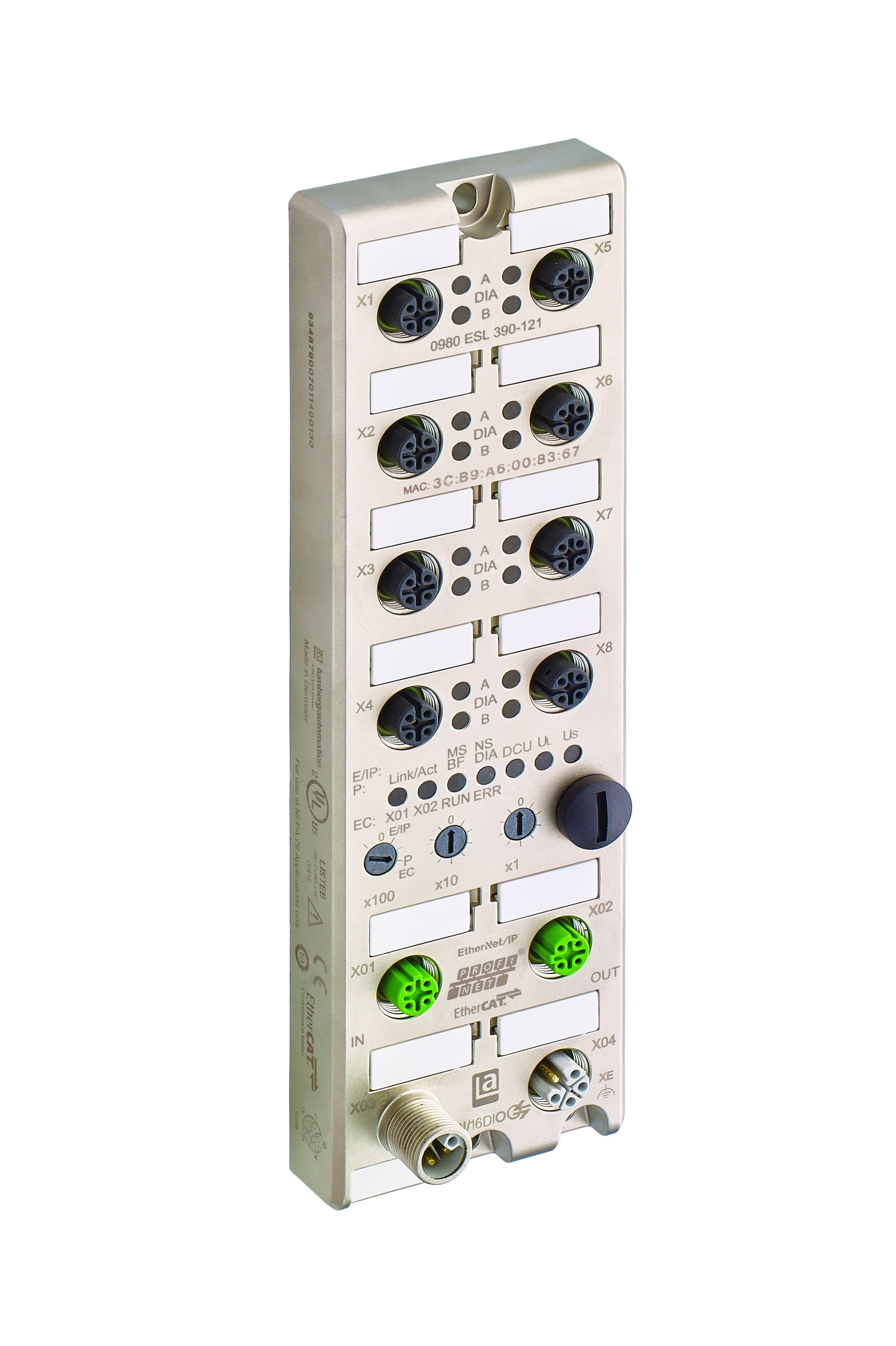

IO-Link 主站 - 0980 ESL 399-121-S2

LioN-P，IO-Link Master，多协议（PROFINET 和 EtherNet/IP），S2 冗余，工业金属外壳，60 毫米，最高防护等级 IP69K，4 个数字量输入和 4 个数字量输出通道（2 A），带电气隔离，8 个 IO-Link Master，8 x M12 A 编码 I/O 连接，5 极，2 x M12 D 编码总线连接，4 极，2 x M12 L 编码电源连接，5 极

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

Expand All

信息

产品系列	I/O系统：主动式 - 单机
面 1 产品子系列	LioN-P
商品描述	0980 ESL 399-121-S2
设备类型	IO-Link主机
协议兼容性	多协议, PROFINET, 以太网/IP
I/O功能	4DI 4DO 8IOL
总线连接	M12，4 极，D 编码
电源连接	M12 电源，5 极，L 编码
I/O连接	M12，5 极，A 编码
I/O类型	数字输入/数字输出/IO-Link

通用数据

外壳材料	金属，锌压铸
外壳电镀	镍，哑光
外壳颜色	金属灰
防护等级/IP等级**	IP65、IP67、IP69K
是否封装	是
尺寸（宽x高x深）	60 mm x 31 mm x 200 mm
重量	500 g
环境温度（运行）*	-20 °C 至 70 °C
环境温度（存储/运输）	-25 °C 至 85 °C
允许湿度（运行）	5 % ... 95%（对于 UL 应用，最大 80%）
允许湿度（存储/运输）	5 % ... 95%（对于 UL 应用，最大 80%）
气压（运行）	80 kPa … 106 kPa（海拔 2000 米以下）
气压（存储/运输）	80 kPa … 106 kPa（海拔 2000 米以下）
阻燃等级	UL 94（IEC 61010）
防护等级	III，IEC 61140，EN 61140，VDE 0140-1
污染等级	3 根据。符合 EN 60664-1、VDE 0110-1
抗振能力	15 克/5-500 赫兹
抗冲击性	50 克/11 毫秒
平均无故障时间（MTTF）	582 年。根据 Telcordia SR-332 (2011) 20°C
触点基材	M12，D 型编码，CuSn，镀金 \| M12 电源，L 型编码，CuNi，镀金
触点载体材料	PA
O形圈材料	FKM
安装类型	2 孔螺丝安装。使用带有齿形锁紧垫圈（符合 DIN 125）和自锁螺母的标准 M4 x 25 / 30 螺钉。
紧固扭矩（固定螺丝）	M4: 1 Nm
紧固扭矩（接地连接（FE））	M4: 1 Nm
紧固扭矩（总线连接）	M12: 0.5 Nm
紧固扭矩（电源连接）	M12: 0.5 Nm
紧固扭矩（I/O连接）	M12: 0.5 Nm
随附零件	可粘贴标签：15x，密封盖：5x M12

PROFINET

协议	PROFINET
连接	M12 LAN，4 极，D 编码
连接数量	2
规格	V2.35
合格等级	C
性能等级	RT（交换机支持IRT）
Netload等级	II
传输速率	快速以太网（10/100 Mbit/s），全双工
传输方式	100 BASE-TX，具有自动协商和自动交叉功能
周期时长/更新速率	最小值1ms
寻址	DCP
快速启动（FSU）	支持，≤ 2000 毫秒
介质冗余协议（MRP）	支持，MRP客户端
共享设备	支持
拓扑探测	LLDP，SNMP V1
轻松更换设备	支持，基于LLDP
支持的网络协议（其他）	ARP，HTTP，Ping，SNMP V1，TCP/IP

EtherNet/IP

协议（EtherNet/IP）	EtherNet/IP
连接	M12 LAN，4 极，D 编码
连接数量	2
规格	CIP V3.1x、EIP 适配 CIP V1.1x
传输速率	快速以太网（10/100 Mbit/s），全双工
传输方式	100 BASE-TX，具有自动协商和自动交叉功能
周期时长/请求数据包间隔（RPI）	最小值1ms
寻址	BootP，DHCP，旋转地址开关
地址开关范围	0 至 255 十进制
连接类型	专属所有者，仅输入，仅收听
CIP消息连接限制	6
CIP I/O连接限制	3
设备级环（DLR）	支持，基于信标
快速连接（QC）	不支持
支持的网络协议（其他）	ACD，ARP，BootP，DHCP，HTTP，IGMP，Ping，TCP/IP

电源

连接模块电源电压	M12 电源，5 极，L 编码
连接数量	2
连接器载流容量	最大 16A
模块电源电压（标称）	24 V 直流 (SELV/PELV)
模块电源电压（范围）	18 V 直流至 30 V 直流
电流消耗（典型值）	180 mA（24 V DC 时）
反接保护	是
状态指示器（系统电源）	绿色LED灯
诊断指示器	红色LED灯
连接传感器电源电压	M12 电源，5 极，L 编码
连接器载流容量	最大 16A
传感器电源电压（标称）	24 V 直流 (SELV/PELV)
传感器电源电压（范围）	18 V 直流至 30 V 直流
反接保护	是
状态指示器（传感器电源）	绿色LED灯
诊断指示器	红色LED灯
连接器执行器电源电压	通过模块电源连接器
连接器载流容量	最大 16A
执行器电源电压（标称）	24 V 直流 (SELV/PELV)
执行器电源电压（范围）	18 V 直流至 30 V 直流
反接保护	是
状态指示器（执行器电源）	绿色LED灯
诊断指示器	红色LED灯

IO-Link主机通道

IO-Link主机通道数量	最多 8 个，可配置
连接	M12，5 极，A 编码
IO-Link A级端口	4x，X1 到 X4
IO-Link B级端口	4 倍，X5 到 X8
IO-Link规格	V1.1.2
参数存储	支持
支持的COM模式	4.8 kBaud (COM 1)、38.4 kBaud (COM 2)、230.4 kBaud (COM 3)
周期时长/更新速率	所有通道在 32 字节输入/输出时至少为 8 毫秒
标称电流 1L+ （引脚 1）	最大 500 mA（通过美国）
标称电压	24 V DC，通过 US（系统电源）
标称电流 2L+ /Uaux（引脚 2，B 端口）	每个端口最大 2 A（通过 Uaux）
标称电流 C/Q（引脚 4）	最大 500 mA（通过美国）
烫发。到设备的导体长度	¥2264 20 米
状态指示器（IOL）	各通道亮绿色LED灯
诊断指示器	各端口亮红色LED灯

数字输入通道

数字输入通道数量	最多 12 个，可配置
连接	M12，5 极，A 编码
端口数量	8x，X1 至 X8
通道类型	符合 IEC 1 型 61131-2
输入布线	2 线、3 线
标称电压	24 V DC，通过 US（模块电源）
标称电流	典型值 3 mA
传感器供电	通过 1L 每个端口最大 500 mA+
传感器类型	PNP
输入电压范围 "0" 信号	-0.3V 直流... 5 V DC
输入电压范围 "1" 信号	15 伏直流电... 30 V DC
保护电路	电子方式：过载保护，短路保护
状态指示器（输入）	各通道亮白色或黄色LED灯
诊断指示器	各端口亮红色LED灯

数字输出通道

数字输出通道数量	最多 12 个，可配置
连接	M12，5 极，A 编码
端口数量	8x，X1 至 X8
通道类型	分组交换
输出布线	两线
标称电压	引脚 4：24 V DC 通过 US（系统电源）/引脚 2：24 V DC 通过 Uaux（辅助电源）
各通道输出电流	最大 2 A（引脚 2）/ 最大 0.5 A（引脚 4）
各模块输出电流	最大 9A
电气隔离	引脚 4：否 / 引脚 2：是
保护电路	电子方式：过载保护，短路保护
过载特性	自动切换开关状态/手动重启
状态指示器（输出）	各通道亮白色或黄色LED灯
诊断指示器	各端口亮红色LED灯

电气隔离

US（系统电源电压）/FE	500 V DC
Uaux / FE	500 V DC
总线连接/FE	2000 V DC

EMC一致性

EMC指令	2014/30/EU
EN 61000-4-2 静电放电 (ESD)	标准 B；4kV 接触放电，8kV 空气放电
CN 61000-4-3 电磁场	标准 A；场强：10V/m
EN 61000-4-4 快速瞬变（突发）	标准 B，2 kV
EN 61000-4-5 浪涌电压	标准 B；直流电源线： ±0.5 kV/±0.5 kV（对称/非对称）；适用于电缆长度 ≤ 30m 的 I/O 端口
EN 61000-4-6 传导抗扰度	标准 A；测试电压 10V
EN 55022 无线电干扰特性	A级

安全 & 环境合规性

CE	是
RoHS合规	是
中国RoHS合规	是

认证

UL	cULus认证，UL 61010-1
UL申请号	E230848
CSA	是，通过UL
PNO	是
ODVA	否
IO-Link	是

备注

防护等级/IP等级注	*仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
系统电源连接备注	*请勿在电压下连接/断开！
更新和修订	修订编号：0.60 修订日期：02-03-2025
