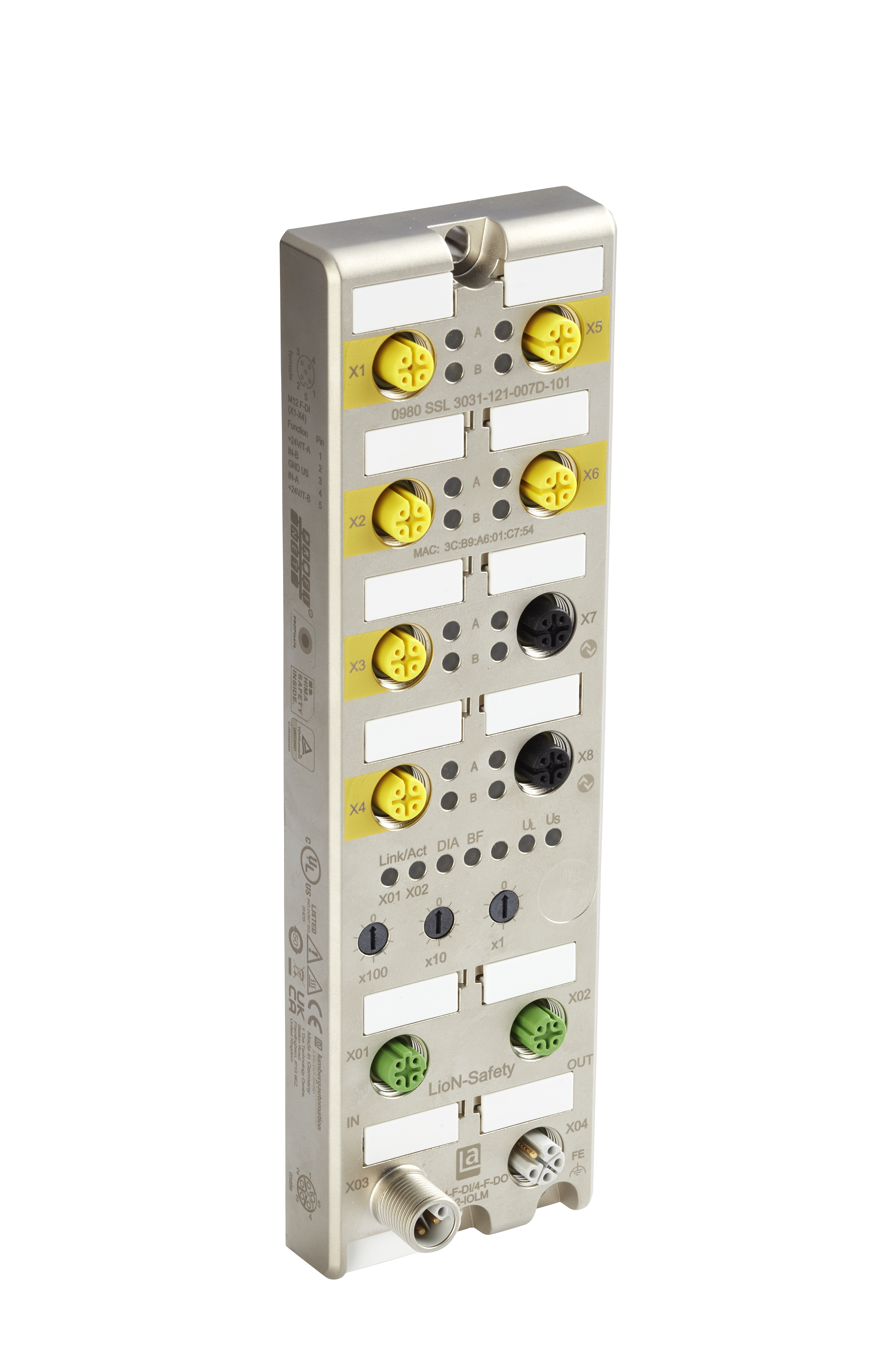

产品编号: 第 0980 章 SSL3031-121-007D-101
LioN-Safety 8/4-F-DI 4-F-DO 2-IOLM M12–PROFINET / PROFIsafe
LioN-Safety 8/4-F-DI 4-F-DO 2-IOLM M12 PROFINET / PROFIsafe，M12 L 编码电源，金属 60 毫米，物联网协议（OPC UA、MQTT、CoAP、REST）
-
上架时间:
全球
-
状态:
有源
- 规格
- 零件编号
规格
信息
|
产品系列 |
I/O系统：主动式 - 单机 |
|---|---|
|
面 1 产品子系列 |
利奥恩-安全 |
|
商品描述 |
第 0980 章 SSL3031-121-007D-101 |
|
设备类型 |
FS I/O 设备 |
|
协议兼容性 |
PROFISAFE |
|
I/O功能 |
8/4 FS DI， 4 FS DO， 2 IOLM |
|
总线连接 |
M12 LAN，4 极，D 编码 |
|
电源连接 |
M12 电源，5 极，L 编码 |
|
I/O连接 |
M12，5 极，A 编码 |
|
I/O类型 |
功能安全数字输入/输出 |
通用数据
|
外壳材料 |
金属，锌压铸 |
|---|---|
|
外壳电镀 |
镍，哑光 |
|
外壳颜色 |
金属灰 |
|
防护等级/IP等级** |
IP65、IP67、IP69K |
|
是否封装 |
是 |
|
尺寸（宽x高x深） |
60 mm x 31 mm x 200 mm |
|
重量 |
约 500 g |
|
环境温度（运行）* |
-40 °C 至 70 °C （ |
|
环境温度（存储/运输） |
-40 °C 至 85 °C |
|
允许湿度（运行） |
5 % ... 98%（对于 UL 应用，最大 80%） |
|
允许湿度（存储/运输） |
5 % ... 98%（对于 UL 应用，最大 80%） |
|
气压（运行） |
70 kPa … 106 kPa（海拔 3000 米以下） |
|
气压（存储/运输） |
70 kPa … 106 kPa（海拔 3000 米以下） |
|
阻燃等级 |
UL 94（IEC 61010） |
|
防护等级 |
III，IEC 61140，EN 61140，VDE 0140-1 |
|
污染等级 |
3 根据。符合 EN 60664-1、VDE 0110-1 |
|
抗振能力 |
15 克/5-500 赫兹 |
|
抗冲击性 |
50 克/11 毫秒 |
|
平均无故障时间（MTTF） |
84 年。附件符合 EN ISO 13849-1 |
|
触点基材 |
M12，D 型编码，CuSn，镀金 | M12 电源，L 型编码，CuNi，镀金 |
|
触点载体材料 |
PA |
|
O形圈材料 |
FKM |
|
安装类型 |
2 孔螺丝安装。 使用带有齿形锁紧垫圈（符合 DIN 125）和自锁螺母的标准 M4 x 25 / 30 螺钉。 |
|
紧固扭矩（固定螺丝） |
M4: 1 Nm |
|
紧固扭矩（接地连接（FE）） |
M4: 1 Nm |
|
紧固扭矩（总线连接） |
M12: 0.5 Nm |
|
紧固扭矩（电源连接） |
M12: 0.5 Nm |
|
紧固扭矩（I/O连接） |
M12: 0.5 Nm |
|
随附零件 |
可粘贴标签：15x，密封盖：5x M12 |
安全性
|
SIL/ SIL CL （IEC 62061/ IEC 61508） |
最多 3 |
|---|---|
|
性能等级 IL （ISO 13849） |
最高 E |
|
类别 Cat. （ISO 13849） |
最多 4 个 |
|
每小时故障概率 （PFH） |
1,43 E-9 |
|
任务时间 |
20 年 |
|
安全反应时间 |
42 毫秒 |
|
安全数字输入 |
8/4 |
|
安全数字输出 |
4 |
PROFINET
|
协议 |
PROFINET |
|---|---|
|
安全通信 |
PROFIsafe（V2.6.1） |
|
连接 |
M12 LAN，4 极，D 编码 |
|
连接数量 |
2 |
|
规格 |
V2.44 |
|
合格等级 |
C (CC-C) |
|
性能等级 |
RT（交换机支持IRT） |
|
Netload等级 |
III |
|
传输速率 |
快速以太网（10/100 Mbit/s），全双工 |
|
传输方式 |
100 BASE-TX，具有自动协商和自动交叉功能 |
|
周期时长/更新速率 |
最小值1ms |
|
寻址 |
DCP |
|
介质冗余协议（MRP） |
支持，MRP客户端 |
|
共享设备 |
支持 |
|
共享输入 |
不支持 |
|
拓扑探测 |
LLDP、SNMP V3 |
|
轻松更换设备 |
支持，基于LLDP |
|
支持的网络协议（其他） |
ARP，HTTP，Ping，SNMP V1，TCP/IP |
EtherCAT
|
OPC UA |
循环数据读写，诊断数据，事件数据 |
|---|---|
|
MQTT |
循环数据读写，诊断数据，事件数据 |
|
REST API |
循环数据读写，诊断数据，事件数据 |
|
CoAP |
循环数据读写，诊断数据，事件数据 |
IO-Link
|
协议 |
IO-Link主机 |
|---|---|
|
连接 |
M12 5 极，A 编码 |
|
连接数量 |
2 |
|
规格 |
v1.1.3 就绪，IEC 61131-9 |
|
IO-Link级 |
A级 |
|
传输速率/COM模式 |
COM1，COM2，COM3 |
|
周期时长/更新速率 |
400 秒µ |
|
参数存储 |
支持 |
电源
|
连接模块电源电压 |
M12 电源，5 极，L 编码 |
|---|---|
|
连接数量 |
2 |
|
连接器载流容量 |
最大 16A |
|
模块电源电压（标称） |
24 V 直流 (SELV/PELV) |
|
模块电源电压（范围） |
18 V 直流至 30 V 直流 |
|
电流消耗（典型值） |
典型值 180mA（24V DC 时） |
|
反接保护 |
是 |
|
状态指示器（系统电源） |
绿色LED灯 |
|
诊断指示器 |
红色LED灯 |
|
连接传感器电源电压 |
M12 电源，5 极，L 编码 |
|
连接器载流容量 |
最大 16A |
|
传感器电源电压（标称） |
24 V 直流 (SELV/PELV) |
|
传感器电源电压（范围） |
18 V 直流至 30 V 直流 |
|
反接保护 |
是 |
|
状态指示器（传感器电源） |
绿色LED灯 |
|
诊断指示器 |
红色LED灯 |
|
连接器载流容量 |
最大 16A |
|
执行器电源电压（标称） |
24 V 直流 (SELV/PELV) |
|
执行器电源电压（范围） |
18 V 直流至 30 V 直流 |
|
反接保护 |
是 |
|
状态指示器（执行器电源） |
绿色LED灯 |
|
诊断指示器 |
红色LED灯 |
IO-Link主机通道
|
IO-Link主机通道数量 |
最多 2 个，可配置 |
|---|---|
|
连接 |
M12，5 极，A 编码 |
|
IO-Link A级端口 |
2x、X7 和 X8 |
|
IO-Link规格 |
版本 1.1.3 |
|
参数存储 |
支持 |
|
支持的COM模式 |
4.8 kBaud (COM 1)、38.4 kBaud (COM 2)、230.4 kBaud (COM 3) |
|
周期时长/更新速率 |
32 字节输入/输出时所有通道至少 1 毫秒 |
|
标称电压 |
24 V DC，通过 US（系统电源） |
|
标称电流 C/Q（引脚 4） |
500 毫安 |
|
标称电流 1L+ （引脚 1） |
4A |
|
烫发。 到设备的导体长度 |
¥2264 20 米 |
|
状态指示器（IOL） |
各通道亮绿色LED灯 |
|
诊断指示器 |
各端口亮红色LED灯 |
数字输入通道
|
数字输入通道数量 |
最多 8 个 |
|---|---|
|
连接 |
M12，5 极，A 编码 |
|
端口数量 |
4x，X1 到 X4 |
|
通道类型 |
符合 IEC 标准的 3 型 61131-2 |
|
输入布线 |
2 线、3 线、4 线 |
|
标称电压 |
24 V DC，通过 US（模块电源） |
|
标称电流 |
典型值 3 mA |
|
传感器供电 |
每个端口最大 1500 mA |
|
传感器类型 |
PNP |
|
输入电压范围 "0" 信号 |
-3 伏直流电+5 伏直流电 |
|
输入电压范围 "1" 信号 |
11 伏直流电 ~ 30 伏直流电 |
|
输入滤波器时间 |
可配置 |
|
保护电路 |
电子方式：过载保护，短路保护 |
|
诊断指示器 |
各通道亮白色或黄色LED灯 |
数字输出通道
|
数字输出通道数量 |
4 |
|---|---|
|
连接 |
M12，5 极，A 编码 |
|
端口数量 |
2x、X5 和 X6 |
|
通道类型 |
分组交换 |
|
输出布线 |
两线 |
|
标称电压 |
24 V DC，符合 UL 标准 |
|
各通道输出电流 |
最大 2A |
|
各模块输出电流 |
最大 8A |
|
电气隔离 |
是 |
|
保护电路 |
电子方式：过载保护，短路保护 |
|
过载特性 |
自动切换开关状态/手动重启 |
|
状态指示器（输出） |
各通道亮白色或黄色LED灯 |
|
诊断指示器 |
各通道亮红色LED灯 |
电气隔离
|
US（系统电源电压）/FE |
32V DC（钳位电压） |
|---|---|
|
US/UL（执行器电源电压） |
500 V DC |
|
UL / FE |
32V DC（钳位电压） |
|
总线连接/FE |
2000 V DC |
EMC一致性
|
EMC指令 |
2014/30/EU |
|---|---|
|
EN 61000-4-2 静电放电 (ESD) |
标准 B；4kV 接触放电，8kV 空气放电 |
|
CN 61000-4-3 电磁场 |
标准 A；场强：10V/m |
|
EN 61000-4-4 快速瞬变（突发） |
标准 B/DS，2 kV |
|
EN 61000-4-5 浪涌电压 |
标准 B；直流电源线： ±0.5 kV/±0.5 kV（对称/非对称）；适用于电缆长度 ≤ 30m 的 I/O 端口 |
|
EN 61000-4-6 传导抗扰度 |
标准 A；测试电压 10V |
|
EN 55022 无线电干扰特性 |
A级 |
|
EN 55032 无线电干扰特性 |
A级 |
安全 & 环境合规性
|
CE |
是 |
|---|---|
|
RoHS合规 |
是 |
|
中国RoHS合规 |
是 |
认证
|
FS认证 |
TÜV（莱茵）IEC 61508、ISO 13849 |
|---|---|
|
UL |
cULus认证，UL 61010-1 |
|
CSA |
是，通过UL |
|
PNO |
是 |
|
IO-Link |
是 |
备注
|
防护等级/IP等级 注 |
*仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。 |
|---|---|
|
系统电源连接备注 |
*请勿在电压下连接/断开！ |
信息
|
防护等级/IP等级 注 |
*仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。 |
|---|---|
|
系统电源连接备注 |
*请勿在电压下连接/断开！ |
零件编号
| 货号 | 商品描述 |
|---|---|
| 935023002 | 第 0980 章 SSL3031-121-007D-101 |
