产品编号: 第 0980 章

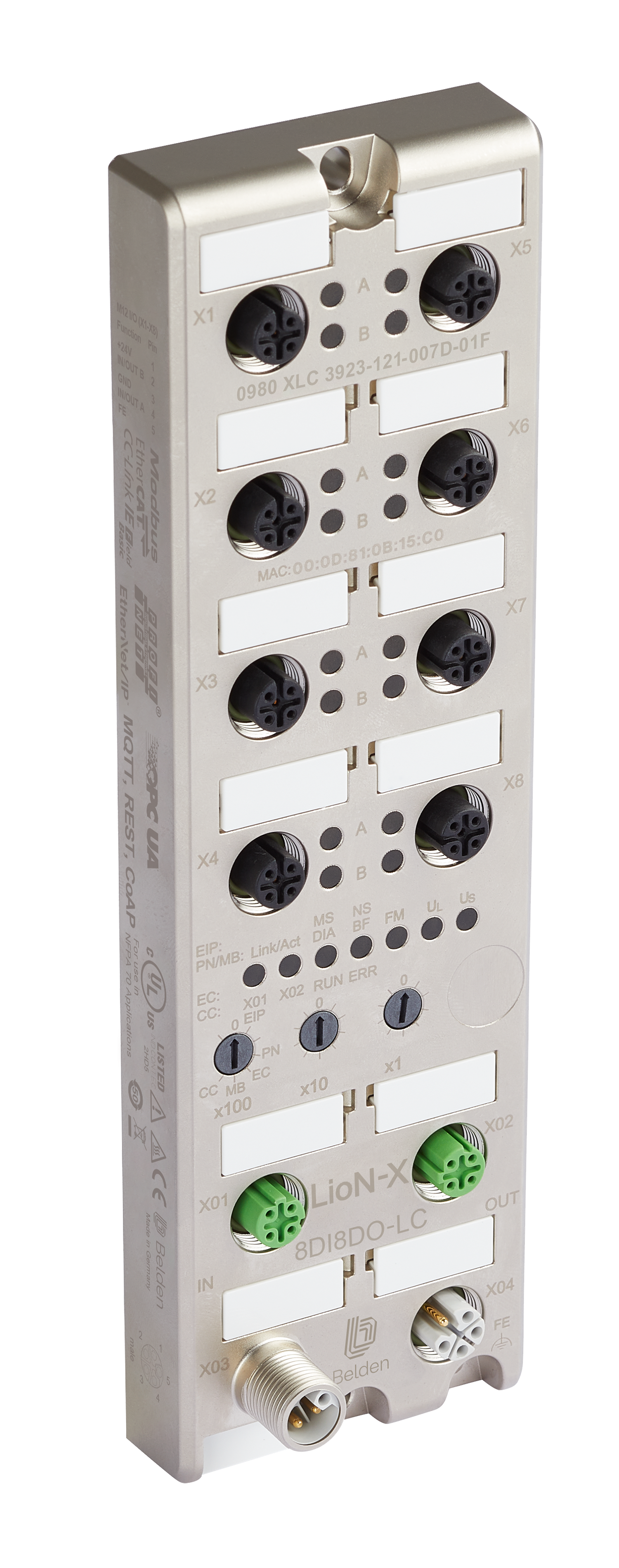

LioN-X 低电流 8DI/8DO 数字无电气隔离，Multip。

LioN-X 低电流 I/O 设备，支持多种协议（PROFINET、EtherNet/IP、EtherCAT、Modbus TCP、CC-Link）和物联网协议（OPC UA、MQTT、CoAP、REST），8 个数字输入通道和 8 个数字输出通道（2A），无电气隔离，金属外壳，防护等级 IP65、IP67、IP69K，60mm，8 个 M12 A 型 5 针 I/O 连接器，2 个 M12 D 型 4 针以太网连接器，2 个 M12 L 型电源连接器。

  • 上架时间:
    欧洲、中东和非洲地区；全球；美洲；亚太地区
  • 状态:
    有源
第 0980 章
5 的 5

规格

Expand All

产品系列

I/O系统：主动式 - 单机

面 1 产品子系列

LioN-X 低电流

商品描述

第 0980 章

设备类型

I/O 设备

协议兼容性

多协议

I/O功能

8 输入 8 输出

电源连接

M12 电源，5 极，L 编码

I/O连接

M12，5 极，A 编码

I/O类型

数字输入及数字输出

外壳材料

金属，锌压铸

外壳电镀

镍，哑光

外壳颜色

金属灰

防护等级/IP等级**

IP65、IP67、IP69K

是否封装

是

尺寸（宽x高x深）

60 mm x 31 mm x 200 mm

重量

460 g

环境温度（运行）*

-40 °C 至 70 °C

环境温度（存储/运输）

-40 °C 至 70 °C

允许湿度（运行）

5 % ... 95%（对于 UL 应用，最大 80%）

允许湿度（存储/运输）

5 % ... 95%（对于 UL 应用，最大 80%）

气压（运行）

80 kPa … 106 kPa（海拔 2000 米以下）

气压（存储/运输）

80 kPa … 106 kPa（海拔 2000 米以下）

阻燃等级

UL 94（IEC 61010）

防护等级

III，IEC 61140，EN 61140，VDE 0140-1

第一面污染程度

3 根据。符合 EN 60664-1、VDE 0110-1

抗振能力

15 克/5-500 赫兹

抗冲击性

50 克/11 毫秒

触点基材

M12，D 型编码，CuSn，镀金 | M12 电源，L 型编码，CuNi，镀金

触点载体材料

PA / TPU

O形圈材料

FKM

安装类型

2 孔螺丝安装。 使用带有齿形锁紧垫圈（符合 DIN 125）和自锁螺母的标准 M4 x 25 / 30 螺钉。

紧固扭矩（固定螺丝）

M4: 1 Nm

紧固扭矩（接地连接（FE））

M4: 1 Nm

紧固扭矩（总线连接）

M12: 0.5 Nm

紧固扭矩（电源连接）

M12: 0.5 Nm

紧固扭矩（I/O连接）

M12: 0.5 Nm

随附零件

可粘贴标签：15x，密封盖：5x M12

需单独订购配件

以太网线缆，安装适配器，传感器/执行器线缆，电力线缆

协议

PROFINET

连接

M12 4 极，D 编码

连接数量

2

规格

V2.4

合格等级

C (CC-C)

性能等级

RT（交换机支持IRT）

Netload等级

III

传输速率

快速以太网（10/100 Mbit/s），全双工

传输方式

100 BASE-TX，具有自动协商和自动交叉功能

周期时长/更新速率

最小值1ms

寻址

DCP

介质冗余协议（MRP）

支持，MRP客户端

共享设备

支持

共享输入

不支持

拓扑探测

LLDP、SNMP V3

轻松更换设备

支持，基于LLDP

支持的网络协议（其他）

ARP，HTTP，Ping，SNMP V1，TCP/IP

协议（EtherNet/IP）

EtherNet/IP

连接

M12，4 极，D 编码

连接数量

2

规格

CIP V3.2x、EIP 适配 CIP V1.2x

传输速率

快速以太网（10/100 Mbit/s），全双工

传输方式

100 BASE-TX，具有自动协商和自动交叉功能

周期时长/请求数据包间隔（RPI）

最小值1ms

寻址

BootP，DHCP，旋转地址开关

地址开关范围

0 至 255 十进制

连接类型

专属所有者，仅输入，仅收听

CIP消息连接限制

6

CIP I/O连接限制

3

设备级环（DLR）

支持，基于信标

快速连接（QC）

支持，≤ 500 毫秒

支持的网络协议（其他）

ACD，ARP，BootP，DHCP，HTTP，IGMP，Ping，TCP/IP

协议

EtherCAT

连接

M12 4 极，D 编码

连接数量

2

规格

ETG.1000 V1.2

传输速率

快速以太网（10/100 Mbit/s），全双工

传输方式

100 BASE-TX，具有自动协商和自动交叉功能

周期时长/更新速率

最少 250 µ秒

寻址

自增寻址，固定位置寻址

邮箱协议

EtherCAT实现CANopen（CoE），EtherCAT实现文件访问（FoE），EtherCAT实现以太网（EoE）

支持的网络协议（其他）

通过EoE：HTTP，Ping，TCP/IP

协议

CC-Link IE Field Basic

连接

M12 LAN，4 极。 D编码

连接数量

2

规格

v2

传输速率

快速以太网（100 Mbit/s），全双工

传输方式

100 BASE-TX，具有自动协商和自动交叉功能

周期时长/更新速率

最小1ms

地址开关范围

0 至 99 十进制

站点数量

4

支持的网络协议

SNMP，ACD，ARP，HTTP，IGMP，Ping，TCP/IP

支持的IIoT协议

OPC UA，MQTT，CoAP，系统日志，Node Red

协议

Modbus TCP

连接

M12，4 极，D 编码

连接数量

2

设备类型

Modbus从机

规格

Modbus 应用协议 V1.1b

支持的网络协议

SNMP V1，HTTP，TFTP，FTP，BootP，DHCP

连接模块电源电压

M12 电源，5 极，L 编码

连接数量

2

连接器载流容量

最大 16A

模块电源电压（标称）

24 V 直流 (SELV/PELV)

模块电源电压（范围）

18 V 直流至 30 V 直流

电流消耗（典型值）

130 毫安（24 伏直流电）

反接保护

是

状态指示器（系统电源）

绿色LED灯

诊断指示器

红色LED灯

连接传感器电源电压

M12 电源，5 极，L 编码

连接器载流容量

最大 16A

传感器电源电压（标称）

24 V 直流 (SELV/PELV)

传感器电源电压（范围）

18 V 直流至 30 V 直流

反接保护

是

状态指示器（传感器电源）

绿色LED灯

诊断指示器

红色LED灯

连接器载流容量

最大 16A

执行器电源电压（标称）

24 V 直流 (SELV/PELV)

执行器电源电压（范围）

18 V 直流至 30 V 直流

反接保护

是

状态指示器（执行器电源）

绿色LED灯

诊断指示器

红色LED灯

数字输入通道数量

最多 8 个

连接

M12，5 极，A 编码

端口数量

4x，X1 到 X4

通道类型

符合 IEC 标准的 3 型 61131-2

输入布线

2 线、3 线、4 线

标称电压

24 V DC，通过 US（模块电源）

标称电流

典型值 5 mA

传感器供电

每个端口最大 200mA

传感器类型

PNP

输入电压范围 "0" 信号

-3 伏直流电+5 伏直流电

输入电压范围 "1" 信号

11 伏直流电 ~ 30 伏直流电

保护电路

电子方式：过载保护，短路保护

状态指示器（输入）

各通道亮白色或黄色LED灯

诊断指示器

每个模块的红色LED灯

数字输出通道数量

最多 8 个

连接

M12，5 极，A 编码

端口数量

4 倍，X5 到 X8

通道类型

分组交换

输出布线

两线

标称电压

24 V DC，符合 UL 标准

各通道输出电流

最大 2A

各模块输出电流

最大 12 A（符合 UL 标准：最大 9A）

电气隔离

否

保护电路

电子方式：过载保护，短路保护

过载特性

自动切换开关状态/手动重启

状态指示器（输出）

各通道亮白色或黄色LED灯

诊断指示器

每个模块的红色LED灯

US（系统电源电压）/FE

500 V DC

UL / FE

500 V DC

总线连接/FE

2000 V DC

EMC指令

2014/30/EU

EN 61000-4-2 静电放电 (ESD)

标准 B；4kV 接触放电，8kV 空气放电

CN 61000-4-3 电磁场

标准 A；场强：10V/m

EN 61000-4-4 快速瞬变（突发）

标准 B，2 kV

EN 61000-4-5 浪涌电压

标准 B；直流电源线： ±0.5 kV/±0.5 kV（对称/非对称）；适用于电缆长度 ≤ 30m 的 I/O 端口

EN 61000-4-6 传导抗扰度

标准 A；测试电压 10V

EN 55032 无线电干扰特性

A级

CE

是

RoHS合规

是

中国RoHS合规

是

UL

cULus认证，UL 61010-1

CSA

是，通过UL

PNO

是

ODVA

是

ETG

是

防护等级/IP等级 注

*仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

系统电源连接备注

*请勿在电压下连接/断开！

更新和修订

版本号：0.18 版本日期：02-26-2026

防护等级/IP等级 注

*仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

系统电源连接备注

*请勿在电压下连接/断开！

更新和修订

版本号：0.18 版本日期：02-26-2026
