产品编号: OZD Profi 12M G11

新一代：用于 PROFIBUS 现场总线网络的电/光接口转换器；中继器功能；用于石英玻璃 FO；Ex-zone 2 认证（1 类，2 区）

新一代：用于 PROFIBUS 现场总线网络的电/光接口转换器；中继器功能；用于石英玻璃 FO；Ex-zone 2 认证（1 类，2 区）

  • 上架时间:
    全球
  • 状态:
    有源

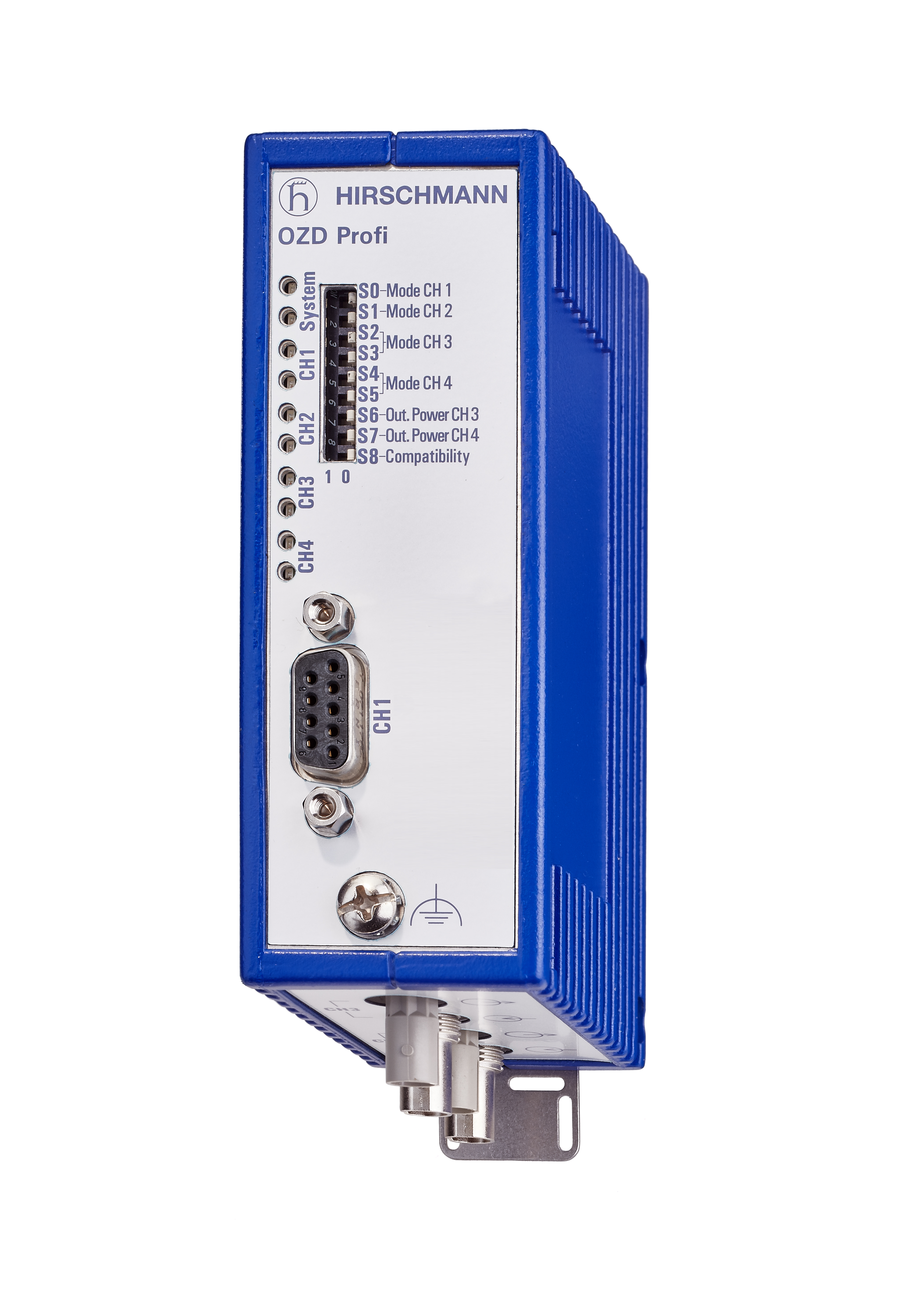

OZD Profi 12M G11
5 的 5

规格

Expand All

类型

OZD Profi 12M G11

名称

OZD Profi 12M G11

端口类型和数量

1 x 光学：2 个插座 BFOC 2.5 (STR)；1 x 电气：Sub-D 9 针，母头，引脚分配符合 EN 50170 第 1 部分

信号类型

PROFIBUS（DP-V0、DP-V1、DP-V2 和 FMS）

测量输出 "光输入功率"

8 针接线端子，螺钉安装

电源

8 针接线端子，螺钉安装

信号触点

8 针接线端子，螺钉安装

单模光纤 (SM) 9/125 µm

-

多模光纤 (MM) 50/125 µm

3000 米，860 nm 处 13 dB 链路预算；A = 3 dB/km，3 dB 储备

多模光纤 (MM) 62.5/125 µm

3000 米，860 nm 处 15 dB 链路预算；A = 3.5 dB/km，3 dB 预留

多模光纤 HCS (MM) 200/230 µm

1000 米，860 nm 处 18 dB 链路预算；A = 8 dB/km，3 dB 预留

多模光纤 POF (MM) 980/1000 µm

-

电流消耗

最大 190 毫安

输入电压范围

-7 伏... +12 V

工作电压

18 ... 32 VDC，典型值。 24 伏直流电

功耗

4.5 W

冗余功能

冗余 24 V 供电

输出电压/输出电流（引脚 6）

5 VDC +5%，-10%，防短路/10 mA

MTBF（Telcordia SR-332 问题 3）@ 25°C

3 645 832 h

工作温度

0-+60 °C

最低储存温度

-40-+70 °C

相对湿度（无冷凝）

10-95 %

尺寸（宽x高x深）

39.5 x 137.5 x 84 mm

外壳材料

压铸锌合金

重量

560 g

安装类型

DIN导轨或安装板

知识产权保护等级

IP40

基础标准

符合EU标准、符合FCC标准、符合澳大利亚AUS标准

工业控制设备的安全性

cUL61010-2-201

危险场所

ISA 12.12.01 1 类 2 区 , ATEX 2 区

交付清单

设备、启动说明书

交付清单

设备、启动说明书
