产品编号: OZD Profi 12M G11-1300 PRO

PROFIBUS现场总线网络接口光/电转换器；中继器功能；用于石英玻璃光纤；长距离版；

PROFIBUS现场总线网络接口光/电转换器；中继器功能；用于石英玻璃光纤；长距离版；

  • 上架时间:
    全球
  • 状态:
    有源

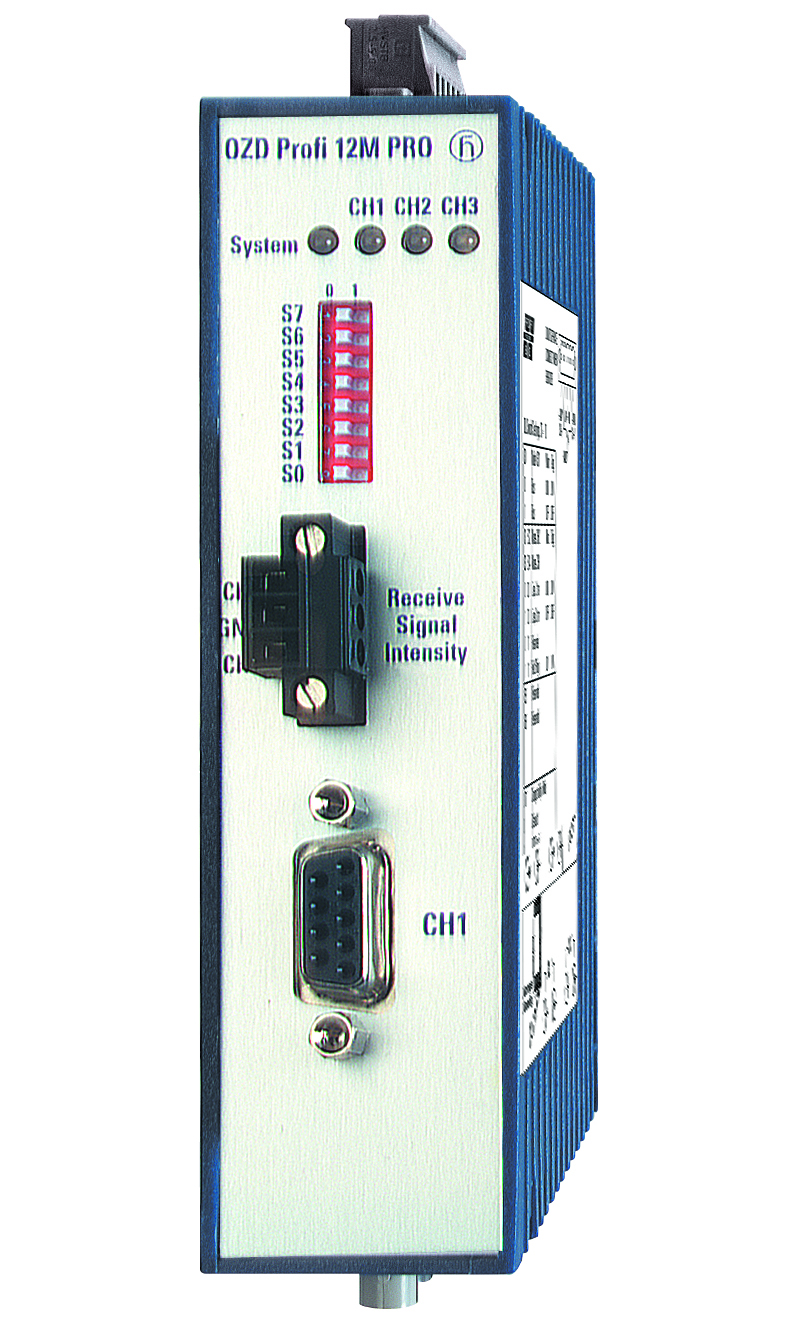

OZD Profi 12M G11-1300 PRO
5 的 5

规格

Expand All

类型

OZD Profi 12M G11-1300 PRO

名称

OZD Profi 12M G11-1300 PRO

描述

PROFIBUS现场总线网络接口光/电转换器；中继器功能；用于塑料光纤；短距离版

端口类型和数量

1 x 光学：2 个插座 BFOC 2.5 (STR)；1 x 电气：Sub-D 9 针，母头，引脚分配符合 EN 50170 第 1 部分

信号类型

PROFIBUS（DP-V0、DP-V1、DP-V2 和 FMS）

测量输出 "光输入功率"

3 针接线端子，螺钉安装

电源

5 针接线端子，螺钉安装

信号触点

5 针接线端子，螺钉安装

单模光纤 (SM) 9/125 µm

15 km，1310 nm 处 10 dB 链路预算；A = 0.5 dB/km

多模光纤 (MM) 50/125 µm

10000 米，1310 nm 处 12 dB 链路预算；A = 1 dB/km

多模光纤 (MM) 62.5/125 µm

10000 米，1310 nm 处 12 dB 链路预算；A = 1 dB/km

电流消耗

最大 200 毫安

输入电压范围

-7 伏... +12 V

工作电压

18 ... 32 VDC，典型值。 24 伏直流电

功耗

4.8 W

冗余功能

冗余 24 V 供电

输出电压/输出电流（引脚 6）

5 VDC +5%，-10%，防短路/90 mA

工作温度

0-+60 °C

最低储存温度

-40-+70 °C

相对湿度（无冷凝）

10-95 %

尺寸（宽x高x深）

35 x 163 x 119 mm

外壳材料

塑料

重量

200 g

安装类型

DIN导轨

知识产权保护等级

IP20

基础标准

符合EU标准、符合澳大利亚AUS标准

信息技术设备的安全性

cUL508

危险场所

ISA 12.12.01 1 类 2 区 , ATEX 2 区

交付清单

设备、启动说明书

交付清单

设备、启动说明书
