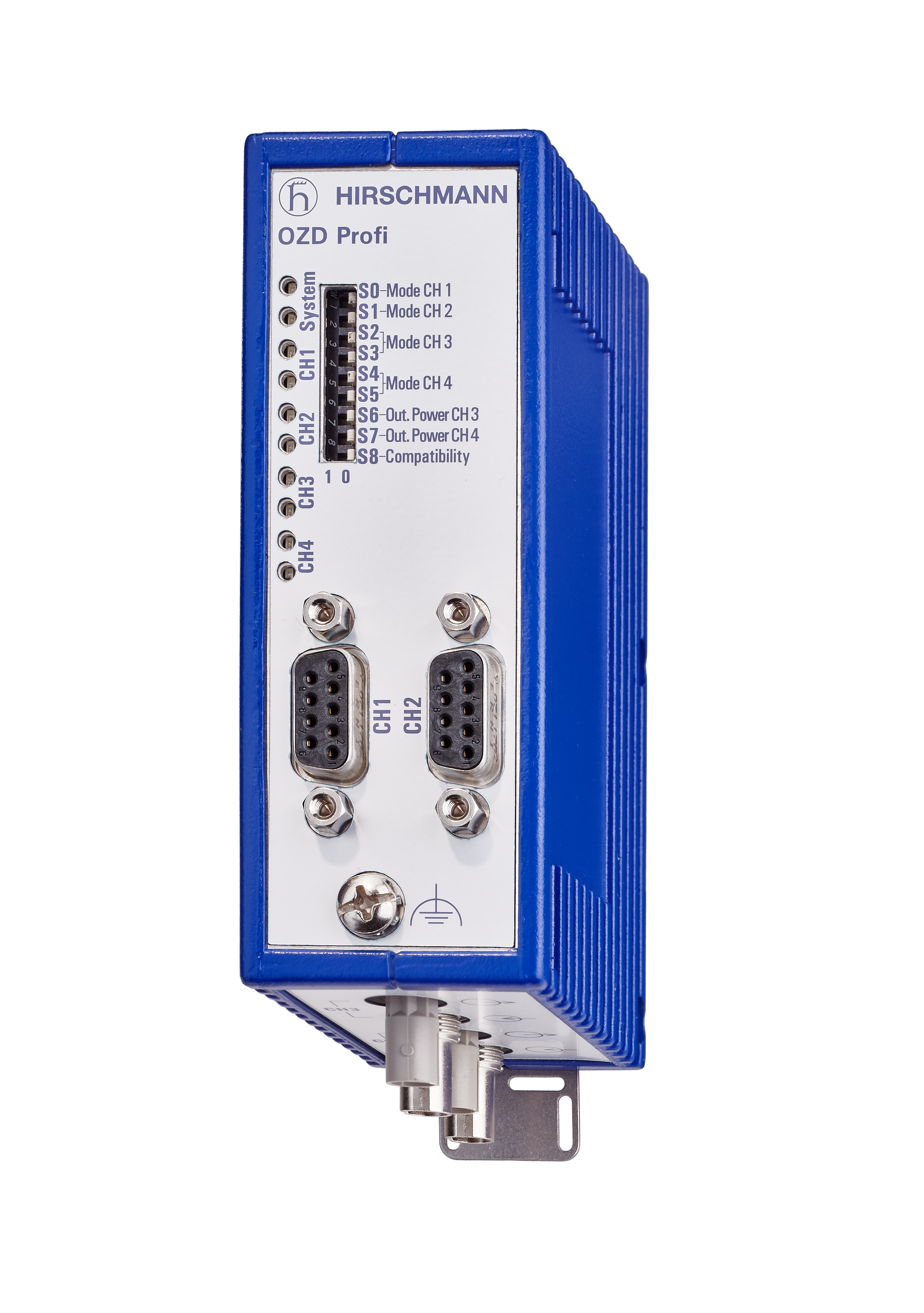

Product Number: OZD Profi 12M G22 EEC
New generation: interface converter electrical/optical for PROFIBUS-field bus networks; repeater function; for quartz glass FO; approval for Ex-zone 2; (Class 1, Div. 2); conformal coating, extended temperature and humidity range
New generation: interface converter electrical/optical for PROFIBUS-field bus networks; repeater function; for quartz glass FO; approval for Ex-zone 2; (Class 1, Div. 2); conformal coating, extended temperature and humidity range
-
可用性：
全球
-
全球库存：
已上市
规格
产品描述
|
类型 |
OZD Profi 12M G22 EEC |
|---|---|
|
名称 |
OZD Profi 12M G22 EEC |
|
端口类型和数量 |
2个光口：4个BFOC 2.5（STR）插座；2个电口：Sub-D 9引脚，母头，引脚分配符合EN 50170第1部分的规定 |
|
信号类型 |
PROFIBUS（DP-V0、DP-V1、DP-V2和FMS） |
更多接口
|
测量输出“输入光功率” |
8引脚接线盒，螺丝安装 |
|---|---|
|
电源 |
8引脚接线盒，螺丝安装 |
|
信号触点 |
8引脚接线盒，螺丝安装 |
网络规模 - 线缆长度
|
单模光纤（SM）9/125 µm |
- |
|---|---|
|
多模光纤（MM）50/125 µm |
3000 m；860 nm时13 dB链路预算；A = 3 dB/km，3 dB余量 |
|
多模光纤（MM）62.5/125 µm |
3000 m；860 nm时15 dB链路预算；A = 3.5 dB/km，3 dB余量 |
|
多模光纤HCS（MM）200/230 µm |
1000 m；860 nm时18 dB链路预算；A = 8 dB/km，3 dB余量 |
|
多模光纤POF（MM）980/1000 µm |
- |
电源要求
|
电流消耗 |
最大190 mA |
|---|---|
|
输入电压范围 |
-7 V ... +12 V |
|
工作电压 |
18 ... 32 VDC，典型值24 VDC |
|
功耗 |
4.5 W |
|
冗余功能 |
HIPER环（环结构），冗余24 V输入 |
功率输出
|
输出电压/输出电流（引脚6） |
5 VDC +5%，-10%，防短路/10 mA |
|---|
环境条件
|
MTBF（Telecordia SR-332版本3），25°C时 |
2 502 670 h |
|---|---|
|
工作温度 |
-25-+60 °C |
|
储存/运输温度 |
-40-+70 °C |
|
相对湿度（无冷凝） |
10-95 % |
|
尺寸（宽x高x深） |
39.5 x 137.5 x 84 mm |
|
重量 |
560 g |
|
外壳材料 |
压铸锌合金 |
|
安装 |
DIN导轨或安装板 |
|
防护等级 |
IP40 |
认证
|
基础标准 |
符合EU标准、符合FCC标准、符合澳大利亚AUS标准 |
|---|---|
|
工业控制设备的安全性 |
cUL61010-2-201 |
|
危险场所 |
ISA 12.12.01 1级2区，ATEX 2区 |
可靠性
|
保修 |
60个月（详情请参考保修条款） |
|---|
交付清单和配件
|
交付清单 |
设备、启动说明书 |
|---|
信息
|
交付清单 |
设备、启动说明书 |
|---|
