产品编号: OZD Profi 12M P12 PRO

PROFIBUS现场总线网络接口光/电转换器；中继器功能；用于塑料光纤；短距离版

PROFIBUS现场总线网络接口光/电转换器；中继器功能；用于塑料光纤；短距离版

  • 上架时间:
    全球
  • 状态:
    有源

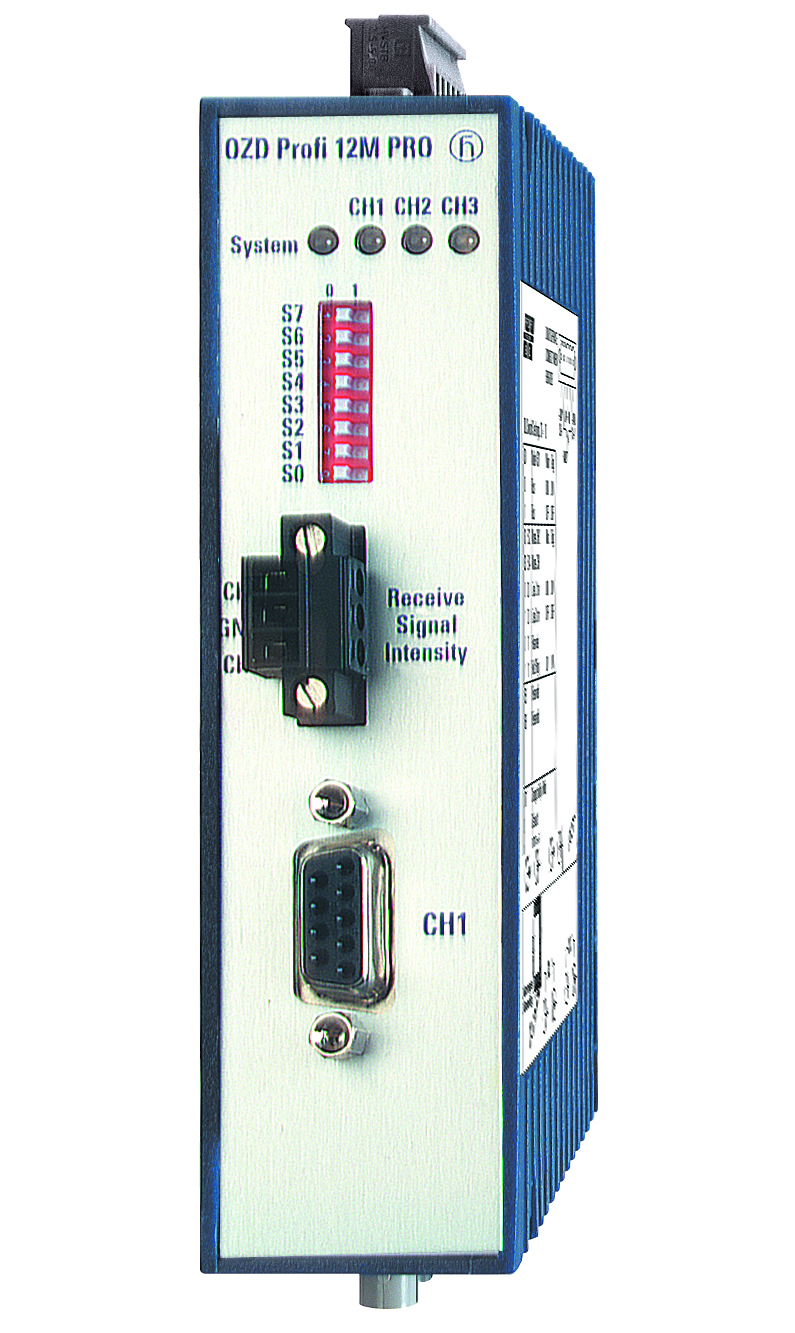

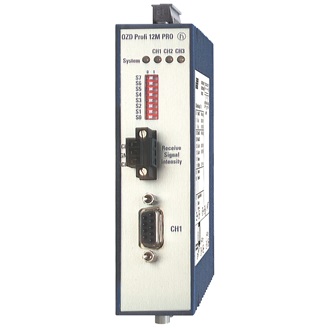

OZD Profi 12M P12 PRO
  • OZD Profi 12M P12 PRO
1 的 1

规格

Expand All

类型

OZD Profi 12M P12 PRO

名称

OZD Profi 12M P12 PRO

描述

PROFIBUS现场总线网络接口光/电转换器；中继器功能；用于塑料光纤；短距离版

端口类型和数量

2 x 光学：4 个插座 BFOC 2.5 (STR)；1 x 电气：Sub-D 9 针，母头，引脚分配符合 EN 50170 第 1 部分

信号类型

PROFIBUS（DP-V0、DP-V1、DP-V2 和 FMS）

测量输出 "光输入功率"

3 针接线端子，螺钉安装

电源

5 针接线端子，螺钉安装

信号触点

5 针接线端子，螺钉安装

多模光纤 HCS (MM) 200/230 µm

400 米 8 dB 链路预算，波长为 660 nm，发射功率默认 A = 8 dB/km，2 dB 预留

多模光纤 POF (MM) 980/1000 µm

50 m 15 dB 链路预算（660 nm 处）和降低的发射功率 80 m 20 dB 链路预算（660 nm 处）和默认发射功率 A= 0.2 dB/m，2 dB 预留

电流消耗

最大 200 毫安

输入电压范围

-7 伏... +12 V

工作电压

18 ... 32 VDC，典型值。 24 伏直流电

功耗

4.8 W

冗余功能

HIPER-Ring（环形结构），冗余 24 V 供电

输出电压/输出电流（引脚 6）

5 VDC +5%，-10%，防短路/90 mA

工作温度

0-+60 °C

最低储存温度

-40-+70 °C

相对湿度（无冷凝）

10-95 %

尺寸（宽x高x深）

35 x 156 x 119 mm

外壳材料

塑料

重量

200 g

安装类型

DIN导轨

防护等级

IP20

基础标准

符合EU标准、符合澳大利亚AUS标准

信息技术设备的安全性

cUL508

危险场所

ISA 12.12.01 1 类 2 区 , ATEX 2 区

保修

60 个月（请参阅 <a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"保修条款 </a 了解详细信息）

交付清单

设备、4 个光学 BFOC ST 插头、启动说明

交付清单

设备、4 个光学 BFOC ST 插头、启动说明
