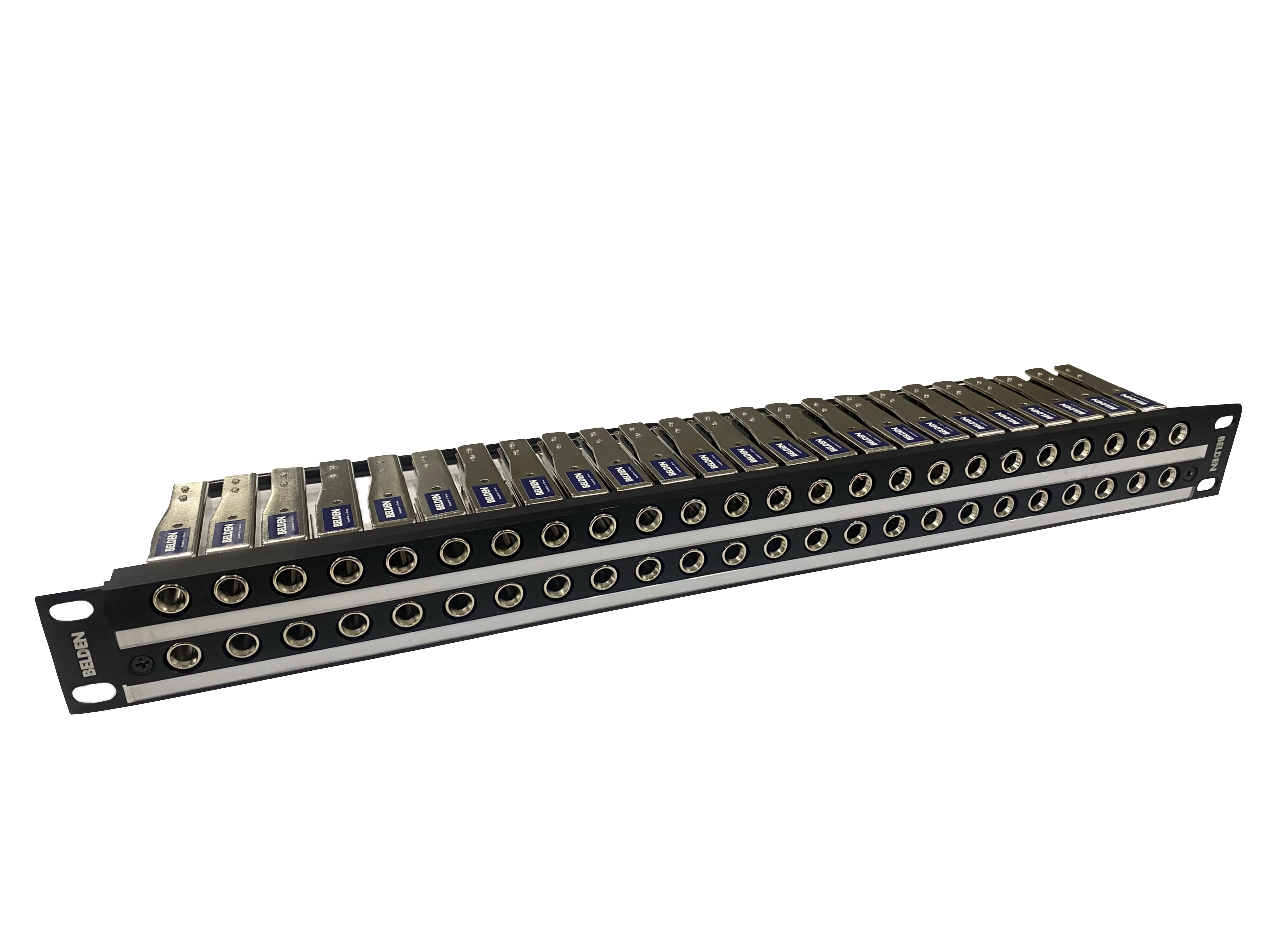

48通道长框架B仪表音频配线架

总高度	44.0mm
包装	单独包装在纸板内盒中，4件内盒包装在主纸箱中。
重量	2.2 kg

材料

描述	材料	类型
插孔		长框架B规格插孔标准焊片
插孔触点	镀钯
插孔外壳	压铸合金

最大容量	48 通道

介电强度	＞0.5 千伏直流
绝缘电阻	＞1 G 欧姆
接触电阻（弹簧触点）	＜20 mOhm
接触电阻（开关触点）	＜15 mOhm
10 kHz、600 Ohm 端接时的通道分离	＞100 dB
6 kHz、110 Ohm 端接时的通道分离	＞40 dB

UL 温度等级	-3 0°C 至 + 8 0°C

尺寸

长度	高度
482.7mm	44.0mm

欧盟指令 2011/65/EU（RoHS 2）	是

适合性 - 室内	是

备注	组件： 音频配线架， 插入力 <25N， 拔出力 >10N， 插孔寿命： 不少于20000次插拔， 插拔插头： 长框架 B 规格插头 MIL P 642/2

更新和修订	修订编号：0.14 修订日期：2025年02月07日
