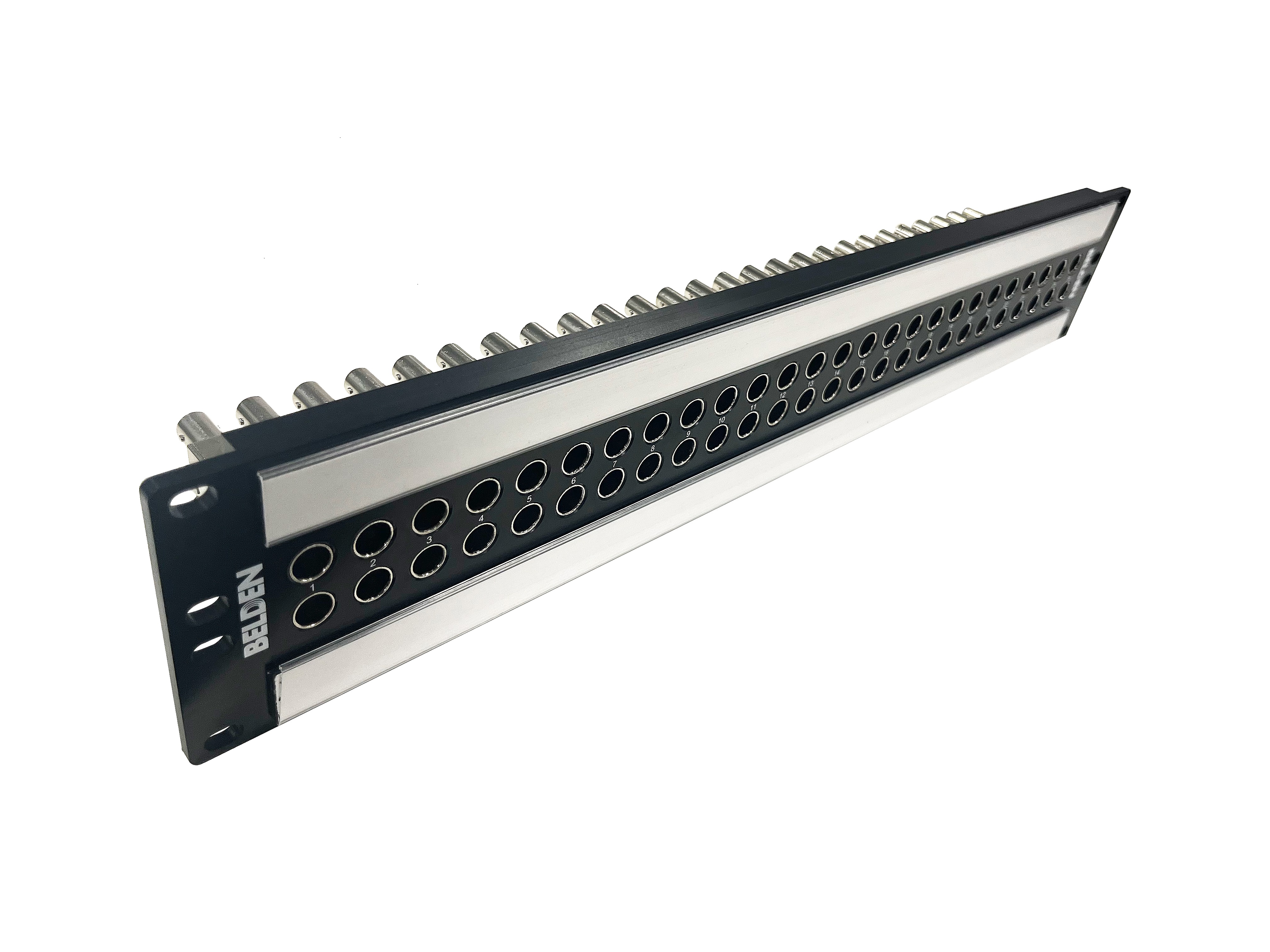

2RU, 2x26标准WECO视频配线架, 75欧姆（自端接）

材料

描述	材料
插孔说明	75Ohm 高频双同轴自端接 WECO 跳线插孔
前插孔插座	WECO 插座
后插孔插座	BNC插座
面板组件	面板组件包括插孔、外壳、PVC制品、标签纸

最大容量	26 插孔 （52 孔）

电气特性说明	回波损耗：优于-15dB，正常直通模式下直流高达2.4GHz，优于-10dB，正常直通模式下直流高达3.5GHz;标称阻抗：75欧姆;电带宽：直流~3.5GHz;端接版本：自端接（将插头插入电源侧可自动端接负载侧。插入本地侧会自动端接源侧。两者都为未使用的侧提供阻性负载。

工作温度范围	-20°C至+80°C

其他标准	SMPTE 424M

欧盟指令 2011/65/EU（RoHS 2）	是

适合性 - 室内	是

相关零件	RG59同轴电缆端接WECO插头

更新和修订	修订编号：0.8 修订日期：2024年12月24日

更新和修订	修订编号：0.8 修订日期：2024年12月24日
