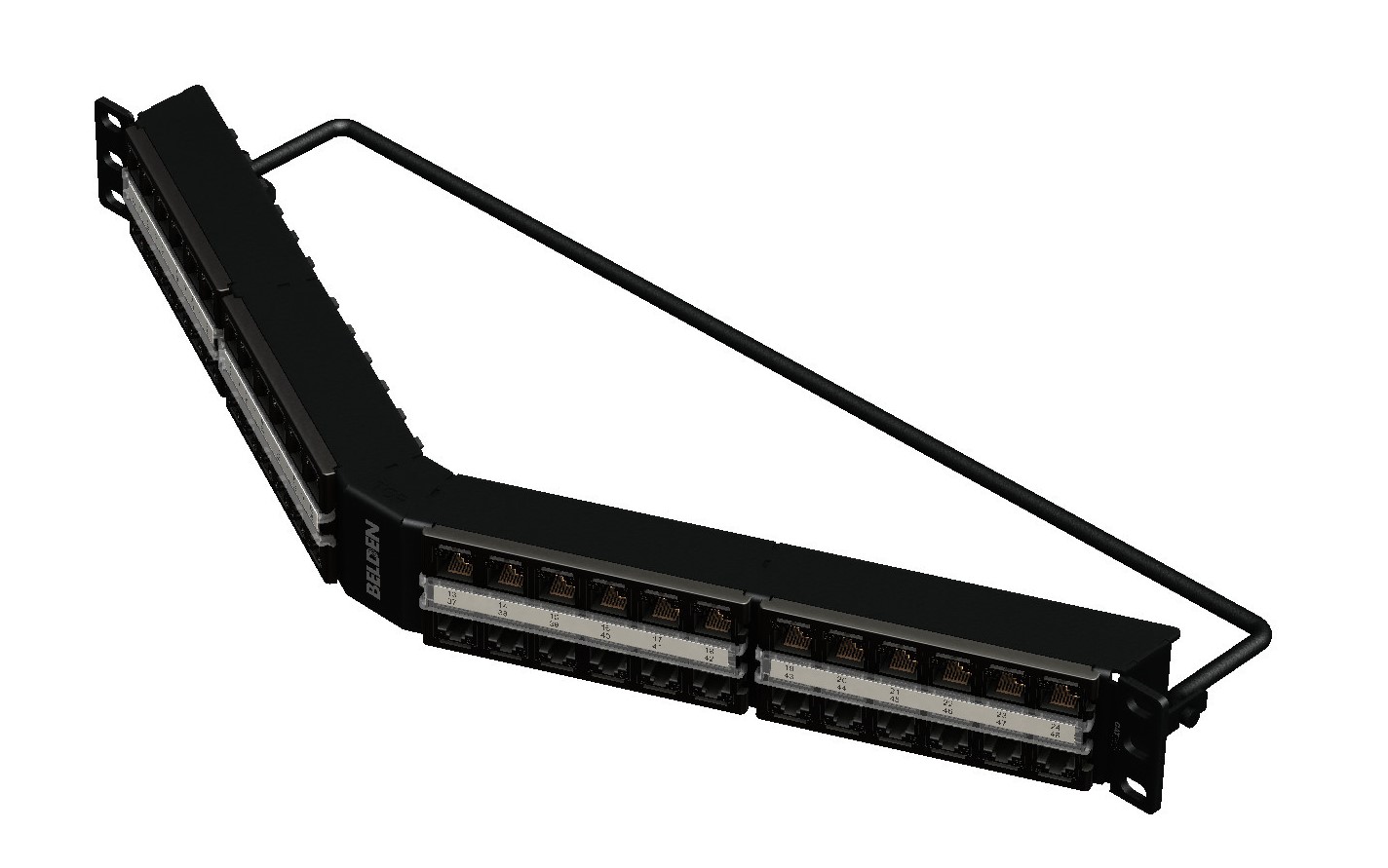

机架-安装面板-RV5PPA1U48BK

REVConnect 5e 类配线架，预装，斜角，48 端口，1U，黑色

上架时间:

全球
状态:

有源

报价

RV5PPA1U48BK

规格
零件编号
资源

规格

产品概述

适合应用	REVConnect 1200 系统、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、以太网供电+、以太网供电

物理特性（总体）

总高度	1.73
总宽度	19
深度	5.83
端口数量	48 端口
前端连接	嵌入式
包装	单独纸板箱包装。
重量	3.437

连接器

材料

Description	Material	Color
Panel	Steel	Black
Frame	PC/ABS	Black
Management Bar	Steel	Black
Clear Window	Polycarbonate	Transparent

构造和尺寸

最大容量	48 连接器（预装）

电气特性

介电强度	1,000 V RMS @ 60 Hz，持续 1 分钟
额定电流	1.300 A
绝缘电阻	500 M-Ohm（最小）
端接电阻	2.5 mOhm

温度范围

安装温度范围	-10°C 至 +60°C
储存温度范围	-40°C 至 +70°C
工作温度范围	-10°C 至 +60°C

机械特性

连接器系统兼容性	REVConnect
工具兼容性	REVConnect 端接工具 (RVUTT01)
插头/插孔兼容性	RJ45
端接前端连接	对插连接
端接前端连接耐久性	750 次循环
端接后部连接	对插连接
端接后部连接耐久性	20 个周期
线缆/连接器固定	15 磅
连接器/硬件保持	20 lbs
插头/连接器固定	11.250 lbs

标准

UL等级	UL94V-0
数据类别	5e 类
TIA/EIA合规	5e 类 - TIA 568-C.2
IEEE合规性	以太网供电 (PoE) IEEE 802.3at 类型 1 和 2（高达 30W）、IEEE 802.3bt/D1.7 类型 3 和 4（高达 100W）、CISCO UPOE（高达 60W）、HDBaseT^TM 供电（高达 100W）
其他标准	FCC 第 68 部分, 子部分 F, IEC 60603-7

适用环境和其他计划

环境空间	室内
欧盟指令 2011/65/EU（RoHS 2）	是
MII 命令 #39（中国 RoHS）	EUP 50

可燃性、LS0H、毒性测试

安全认证	c(UL)us认证

相关零件编号

相关零件	REVConnect 端接工具，Cat 5e 模块化线缆

产品说明

随附零件	48 个 Cat 5e REVConnect 高密度插座，黑色，预装；50 个 REVConnect 线缆管理器和盖帽；4 个透明窗口；1 个后部线缆管理杆；4 个螺钉 (10x32)；4 个螺钉 (12x24)；2 条 Velcro 绑带；4 个框架；1 份安装指南
备注	有关正确安装的信息，请参阅安装指南 PX107031。

历史

更新和修订	修订编号：0.30 修订日期：05-31-2024

信息

更新和修订	修订编号：0.30 修订日期：05-31-2024

Report An Error

零件编号

货号	颜色	包装方式
RV5PPA1U48BK	黑色	1U
