产品编号: RV6PPA1U48BK

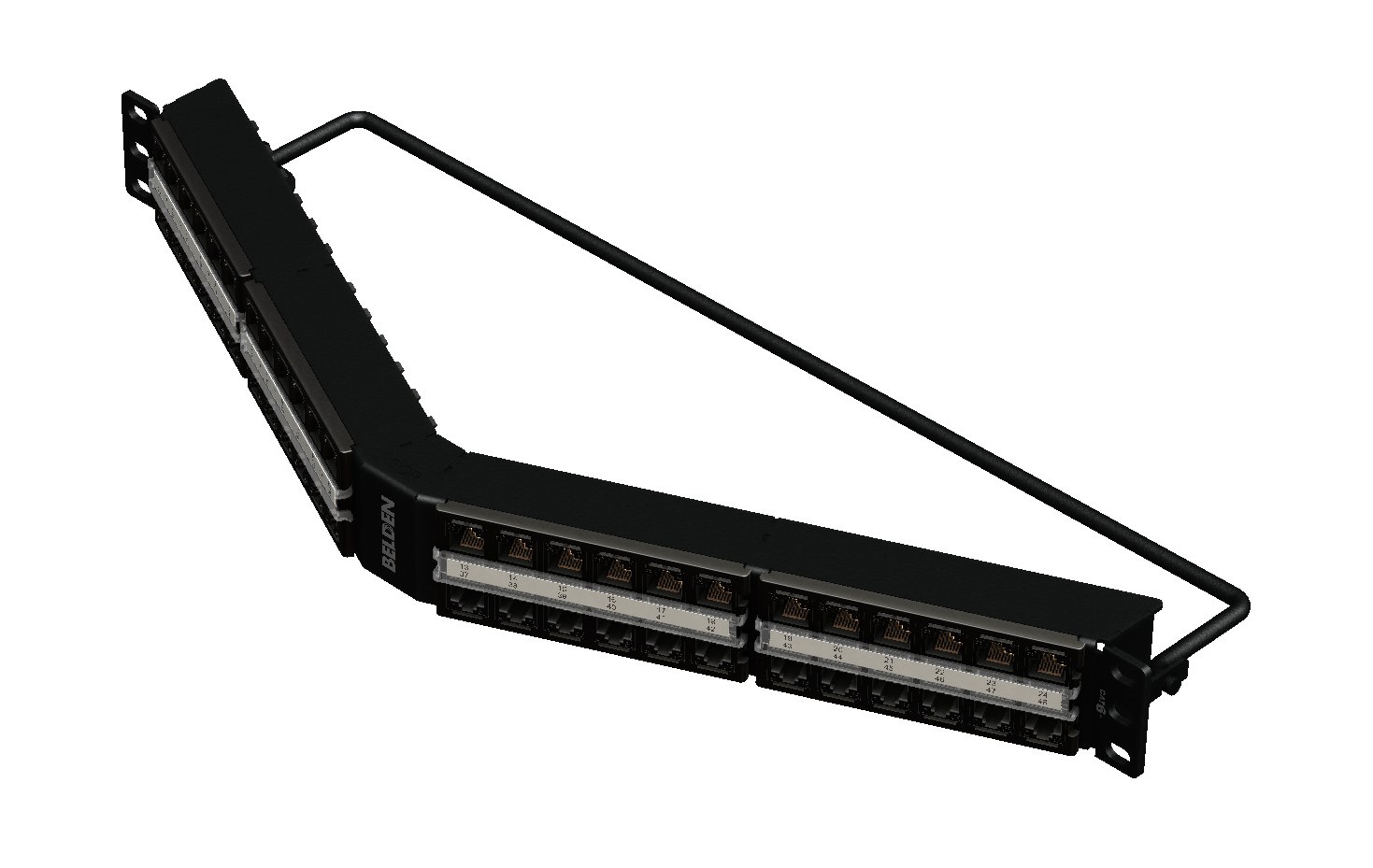

REVConnect 配线架，Cat 6+，斜角，1U，48P

REVConnect 6+ 类配线架，预装，斜角，48 端口，1U，黑色

  • 上架时间:
    全球
  • 状态:
    有源
RV6PPA1U48BK
  • RV6PPA1U48BK
1 的 1

规格

Expand All

适合应用

REVConnect 2400 & 3600 系统、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、以太网供电+、以太网供电

总高度

1.73

总宽度

19

深度

5.83

端口数量

48 端口

前端连接

嵌入式

包装

单独纸板箱包装。

重量

3.437

材料

Description Material Color
Panel Steel Black
Frame PC/ABS Black
Management Bar Steel Black
Clear Window Polycarbonate Transparent

最大容量

48 连接器（预装）

介电强度

1,000 V RMS @ 60 Hz，持续 1 分钟

额定电流

1.300 A

绝缘电阻

500 M-Ohm（最小）

端接电阻

2.5 mOhm

安装温度范围

-10°C 至 +60°C

储存温度范围

-40°C 至 +70°C

工作温度范围

-10°C 至 +60°C

连接器系统兼容性

REVConnect

工具兼容性

REVConnect 端接工具 (RVUTT01)

插头/插孔兼容性

RJ45

端接前端连接

对插连接

端接前端连接耐久性

750 次循环

端接后部连接

对插连接

端接后部连接耐久性

20 个周期

线缆/连接器固定

15 磅

连接器/硬件保持

20 lbs

插头/连接器固定

11.250 lbs

UL等级

UL94V-0

数据类别

第 6 类

TIA/EIA合规

类别 6 - TIA 568-C.2、ISO/IEC 11801-1、TIA TSB-5021

IEEE合规性

以太网供电 (PoE) IEEE 802.3at 类型 1 和 2（高达 30W）、IEEE 802.3bt/D1.7 类型 3 和 4（高达 100W）、CISCO UPOE（高达 60W）、HDBaseTTM 供电（高达 100W）

环境空间

室内

欧盟指令 2011/65/EU（RoHS 2）

是

MII 命令 #39（中国 RoHS）

EUP 50

安全认证

c(UL)us认证

相关零件

REVConnect 端接工具，Cat 6 模块化线缆

随附零件

48 个 Cat 6 REVConnect 高密度插座，黑色，预装；50 个 REVConnect 线缆管理器和盖帽；4 个透明窗口；1 个后部线缆管理杆；4 个螺钉 (10x32)；4 个螺钉 (12x24)；2 条 Velcro 绑带；4 个框架；1 份安装指南

备注

有关正确安装的信息，请参阅安装指南 PX107031。

更新和修订

修订编号：0.29 修订日期：05-31-2024

更新和修订

修订编号：0.29 修订日期：05-31-2024
