铜尾纤 - CAT5E UTP CMR BONDED PIGTAILS

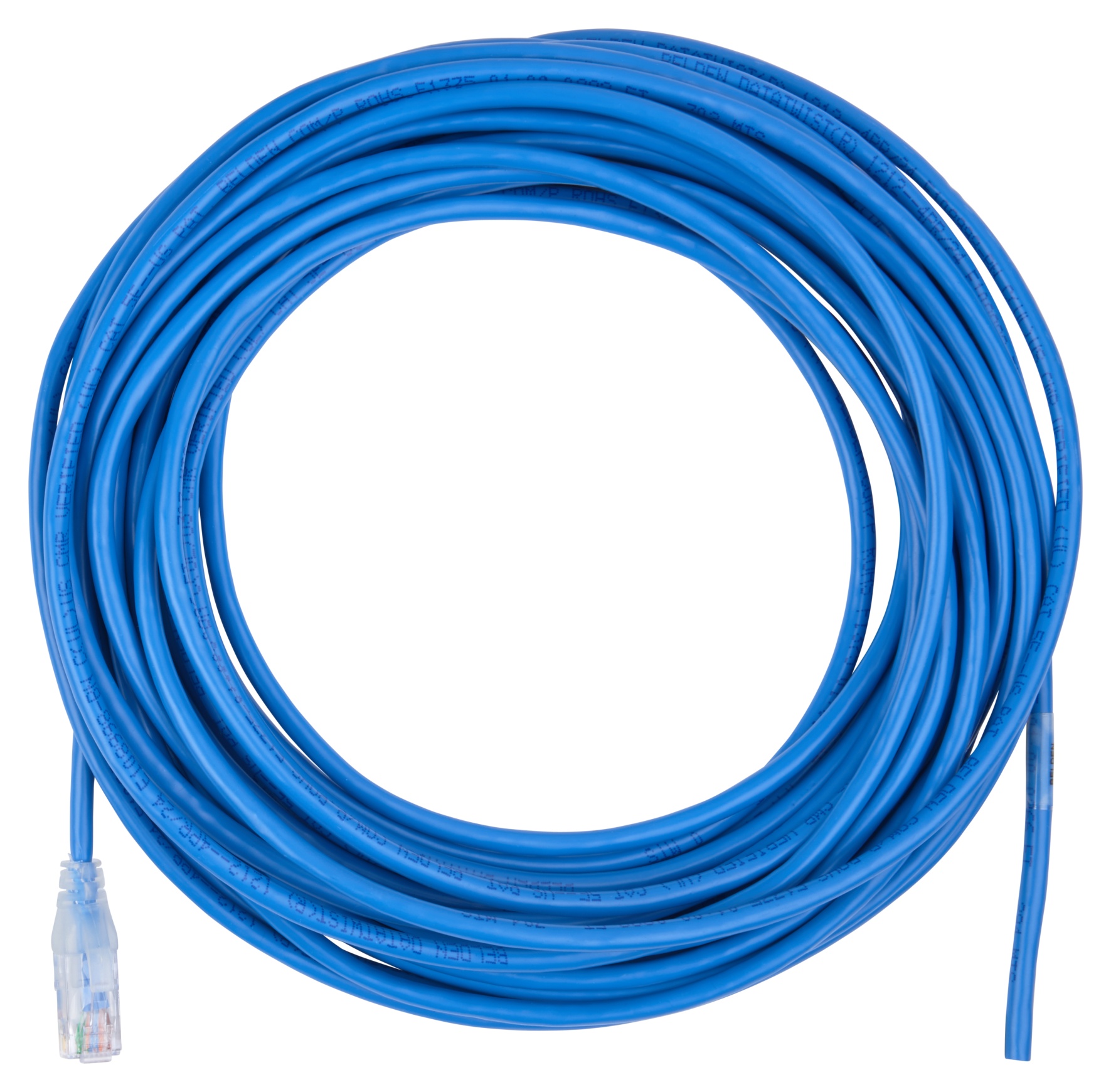

CAT5E UTP CMR 粘合尾纤

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

产品概述

适合应用	IBDN 系统 1200、TIA 5E 类、ISO D 级、1000BASE-T、100BASE-T

物理特性（总体）

总对数	4

标称总直径	0.21 英寸
包装	透明塑料袋单独包装。

连接器

材料

Description	Material	Color
Boot	Elastomer	Translucent
Conductor	BC - Bare Copper
Front Connection	Blades Phosphor Bronze with 50u inch Gold over Nickel Plating
Inner Jacket	PVC - Polyvinyl Chloride
Insulation	PO - Polyolefin
Outer Jacket	PVC - Polyvinyl Chloride

电气特性

介电强度	1,000 V RMS @ 60 Hz，持续 1 分钟
额定电流	1.500 A
绝缘电阻	500 M-Ohm（最小）
最大接触电阻	20 mOhm

温度范围

安装温度范围	-10°C 至 +60°C
储存温度范围	-40°C 至 +70°C
工作温度范围	-10°C 至 +60°C

机械特性

最小弯曲半径（整体线缆）	1.040 英寸
插头/插孔兼容性	RJ45

端接接口

Connection	Durabilities
Mated Connection	750 Cycles

标准

UL等级	立管
数据类别	5e 类
TIA/EIA合规	5E 类 - TIA 568-C.2，D 级 - ISO/IEC 11801:2002 Ed.2 修订版 2
其他标准	FCC 第 68 部分, 子部分 F, IEC 60603-7

适用环境和其他计划

环境空间	立管
欧盟指令 2002/95/EC (RoHS)	是
MII 命令 #39（中国 RoHS）	EUP 50

可燃性、LS0H、毒性测试

安全认证	ACA, c(UL)us认证

相关零件	CAT5E 模块化插孔和耦合器、CAT5E 配线架、GigaBIX 连接器

产品说明

标签	Belden零件编号，性能首字母缩略，接线方式和线长

历史

更新和修订	修订编号：0.226 修订日期：05-10-2023

信息

更新和修订	修订编号：0.226 修订日期：05-10-2023

Report An Error

零件编号

货号	颜色	长度
C501200015	黑色	15 ft
C501200020	黑色	20 ft
C501200025	黑色	25 ft
C501200035	黑色	35 ft
C501200050	黑色	50 ft
C501200075	黑色	75 ft
C501200100	黑色	100 ft
C501300015	黑色	15 ft
C501300020	黑色	20 ft
C501300025	黑色	25 ft
C501300035	黑色	35 ft
C501300050	黑色	50 ft
C501300075	黑色	75 ft
C501300100	黑色	100 ft
C501206015	蓝色	15 ft
C501206020	蓝色	20 ft
C501206025	蓝色	25 ft
C501206035	蓝色	35 ft
C501206050	蓝色	50 ft
C501206075	蓝色	75 ft
C501206100	蓝色	100 ft
C501306015	蓝色	15 ft
C501306020	蓝色	20 ft
C501306025	蓝色	25 ft
C501306030	蓝色	30 ft
C501306035	蓝色	35 ft
C501306050	蓝色	50 ft
C501306075	蓝色	75 ft
C501306100	蓝色	100 ft
C501208010	灰色	10 ft
C501208015	灰色	15 ft
C501208020	灰色	20 ft
C501208025	灰色	25 ft
C501208035	灰色	35 ft
C501208050	灰色	50 ft
C501208055	灰色	55 ft
C501208060	灰色	60 ft
C501208075	灰色	75 ft
C501208080	灰色	80 ft
C501208085	灰色	85 ft
C501208100	灰色	100 ft
C501308015	灰色	15 ft
C501308020	灰色	20 ft
C501308025	灰色	25 ft
C501308030	灰色	30 ft
C501308035	灰色	35 ft
C501308050	灰色	50 ft
C501308055	灰色	55 ft
C501308060	灰色	60 ft
C501308075	灰色	75 ft
C501308100	灰色	100 ft
C501205015	绿色	15 ft
C501205020	绿色	20 ft
C501205025	绿色	25 ft
C501205035	绿色	35 ft
C501205050	绿色	50 ft
C501205075	绿色	75 ft
C501205100	绿色	100 ft
C501305015	绿色	15 ft
C501305020	绿色	20 ft
C501305025	绿色	25 ft
C501305030	绿色	30 ft
C501305035	绿色	35 ft
C501305050	绿色	50 ft
C501305075	绿色	75 ft
C501305100	绿色	100 ft
C501203090	橙色	90 ft
C501202090	红色	90 ft
C501209015	白色	15 ft
C501209020	白色	20 ft
C501209025	白色	25 ft
C501209035	白色	35 ft
C501209050	白色	50 ft
C501209075	白色	75 ft
C501209100	白色	100 ft
C501309010	白色	10 ft
C501309015	白色	15 ft
C501309020	白色	20 ft
C501309025	白色	25 ft
C501309035	白色	35 ft
C501309050	白色	50 ft
C501309075	白色	75 ft
C501309100	白色	100 ft
C501204015	黄色	15 ft
C501204020	黄色	20 ft
C501204025	黄色	25 ft
C501204035	黄色	35 ft
C501204050	黄色	50 ft
C501204075	黄色	75 ft
C501204100	黄色	100 ft
C501304015	黄色	15 ft
C501304020	黄色	20 ft
C501304025	黄色	25 ft
C501304035	黄色	35 ft
C501304050	黄色	50 ft
C501304075	黄色	75 ft
C501304100	黄色	100 ft
