产品编号: 1503A

线路电平音频线，1 Pr #22 Str TC，O/A 箔，PVC Jkt，CMR

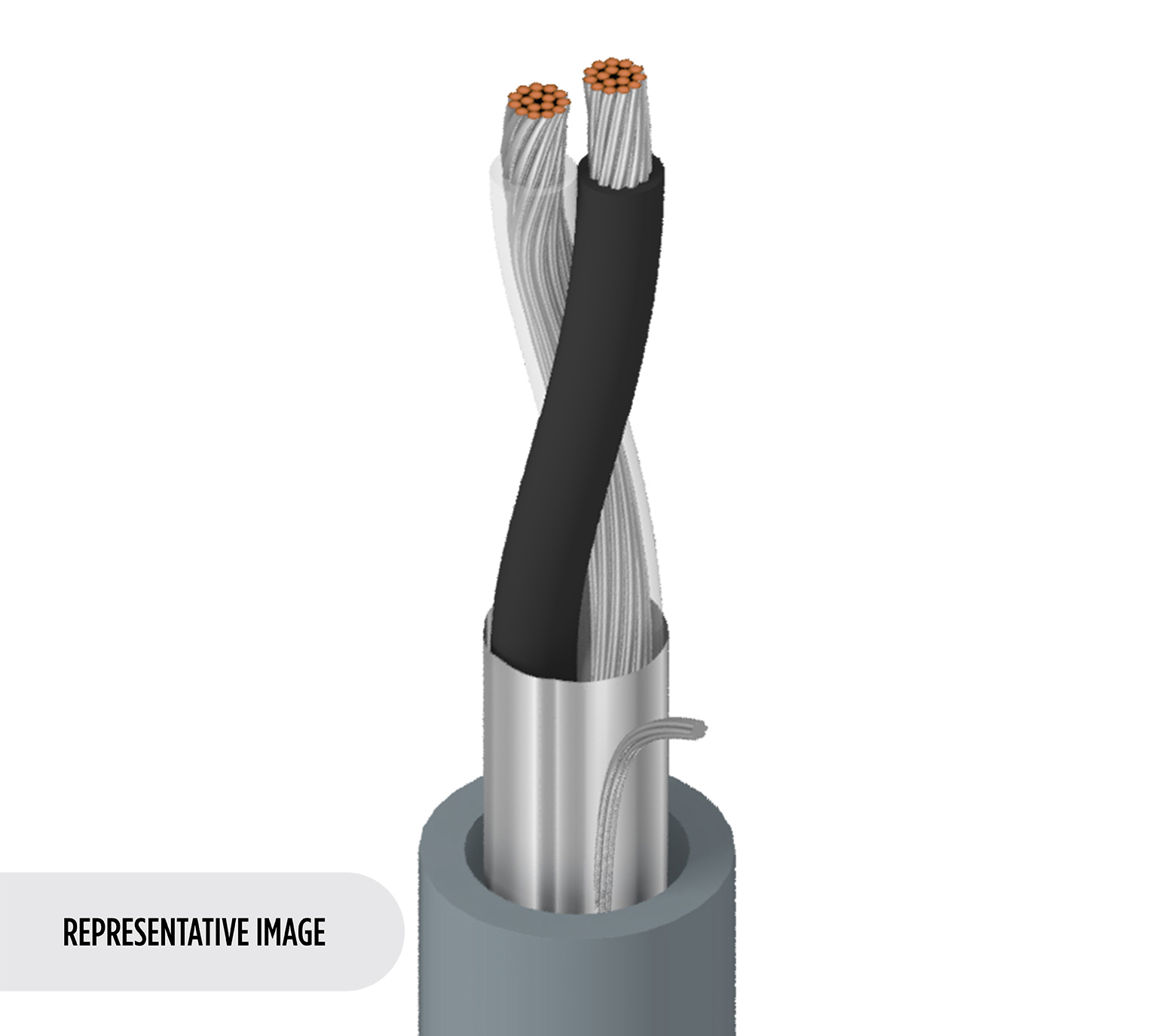

线路电平音频线，1 对 22 AWG (7 x 30) 镀锡铜线，PVC 绝缘，Beldfoil® 整体屏蔽，PVC 护套，CMR

  • 上架时间:
    全球
  • 状态:
    有源
1503A
5 的 5

规格

Expand All

适合应用

线路电平音频；低压模拟信号与控制

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.011 in (0.28 mm) 0.050 in (1.3 mm) Black & Red

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.142 in (3.61 mm)

线缆外廓直径（标称）

0.142 in (3.61 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft 53 pF/ft (170 pF/m) 97 pF/ft (320 pF/m) 38 Ohm 1.5 ns/ft 0.18 µH/ft (0.59 µH/m) 66% 6 Amps per conductor @ 30°C

Nom 外层护盾 DCR

19.44 欧姆/1000 英尺（63.78 欧姆/公里）

电压

UL Voltage Rating
300 V (CMR)

温度

UL Temperature Operating
60°C -30°C to +90°C

弯曲半径

Stationary Min. Installation Min.
1.4 in (36 mm) 1.4 in (36 mm)

最大拉伸张力

23.7 lb (10.8 kg)

线缆毛重

14 磅/1000 英尺

环境适应性

室内-立管，室内

阻燃性/遇火反应

UL 1666 立管，IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

《公路运输条例》第 800 条

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订号：0.420 修订日期：02-20-2026

更新和修订

修订号：0.420 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
1503A 010U1000 黑色 非盘绕式 1,000 ft 612825116127
1503A 006U1000 浅蓝色 非盘绕式 1,000 ft 612825116080
1503A 001U1000 棕色 非盘绕式 1,000 ft 612825116042
1503A 008U1000 灰色 非盘绕式 1,000 ft 612825116103
1503A N3UU1000 军绿 非盘绕式 1,000 ft 612825116035
1503A 003U1000 橙色 非盘绕式 1,000 ft 612825116066
1503A 002U1000 红色 非盘绕式 1,000 ft 612825116059
1503A 007U1000 紫色 非盘绕式 1,000 ft 612825116097
1503A 009U1000 白色 非盘绕式 1,000 ft 612825116110
1503A 004U1000 黄色 非盘绕式 1,000 ft 612825116073
