产品编号: 8403

麦克风线，3 C #20 Str TC，人造丝 & 90% TC 编织，PVC 接头

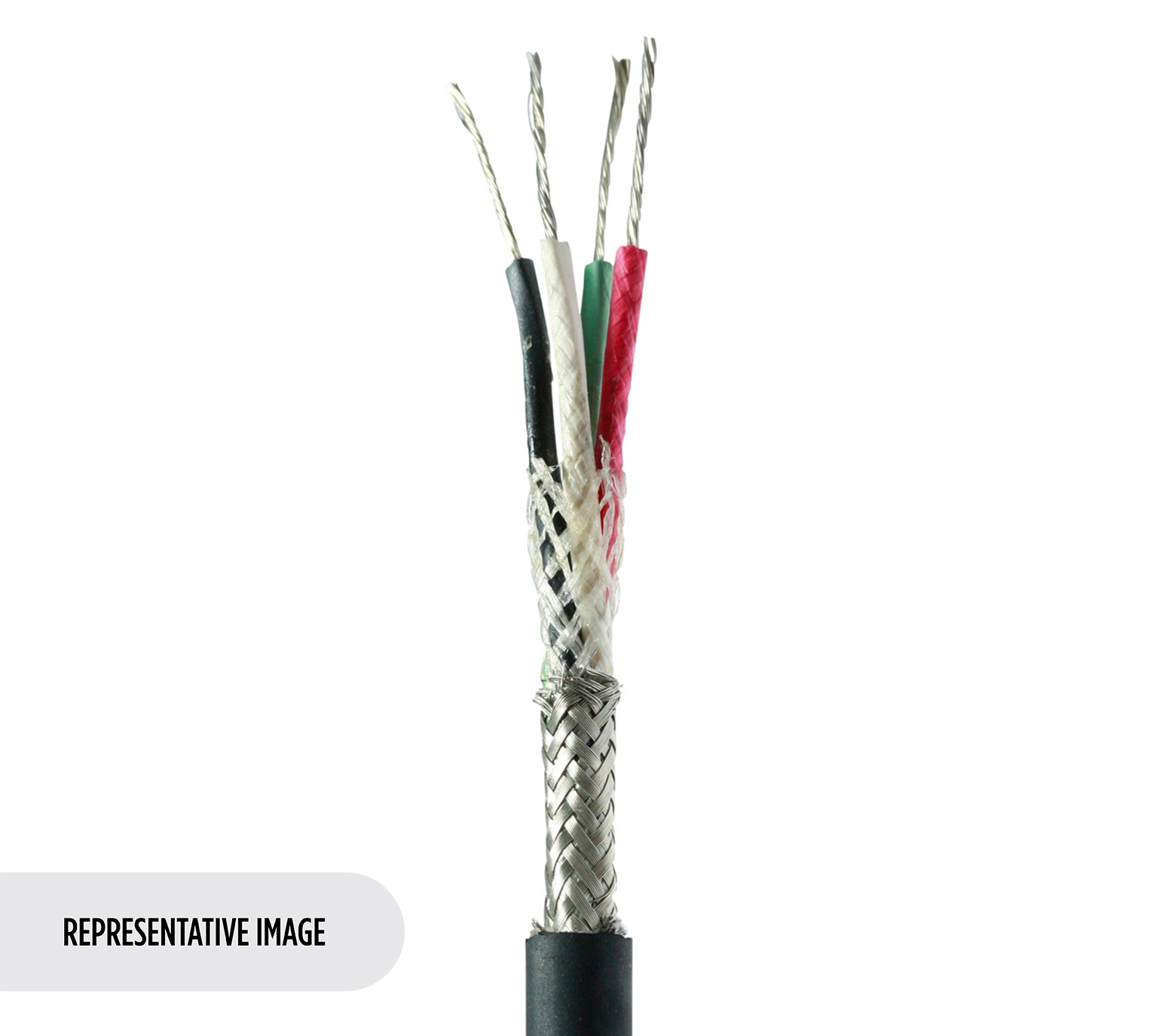

麦克风线，3 芯 20 AWG (19 x 32) 镀锡铜线（高导电性），PE 绝缘，人造丝编织，90% 镀锡铜编织屏蔽，PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
8403
  • 8403
1 的 1

规格

Expand All

适合应用

低频麦克风或乐器；平衡模拟音频

导体

Element No. of Elements Size Stranding Material
Conductor(s) 3 20 AWG 19x32 TC - Tinned Copper (High Conductivity)

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.016 in (0.41 mm) 0.069 in (1.8 mm) Clear, Black, Red

外屏蔽

Shield Type Material Coverage
Braid Rayon® 90%
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.244 in (6.20 mm)

线缆外廓直径（标称）

0.244 in (6.20 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 10.2 Ohm/1000ft 25 pF/ft (82 pF/m) 45 pF/ft (150 pF/m) 3.1 Amps per conductor @ 25°C

标称外屏蔽 DCR@Cond DCR1-cnv

3.5 欧姆/1000 英尺（11 欧姆/公里）

电压

Voltage Rating
600 V

温度

Operating
-20°C to +80°C

弯曲半径

Stationary Min. Installation Min.
2.4 in (61 mm) 2.4 in (61 mm)

最大拉伸张力

111 lb (50.3 kg)

线缆毛重

41 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

阻燃性/遇火反应

VW-1

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.466 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.466 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8403 060500 铬黄 线盘 500 ft 612825206170 C
8403 0601000 铬黄 线盘 1,000 ft 612825206156 C
