规格
产品概述
| 适合应用 | 低频麦克风或乐器；平衡模拟音频；低噪声，适用于高EMI环境 |
|---|

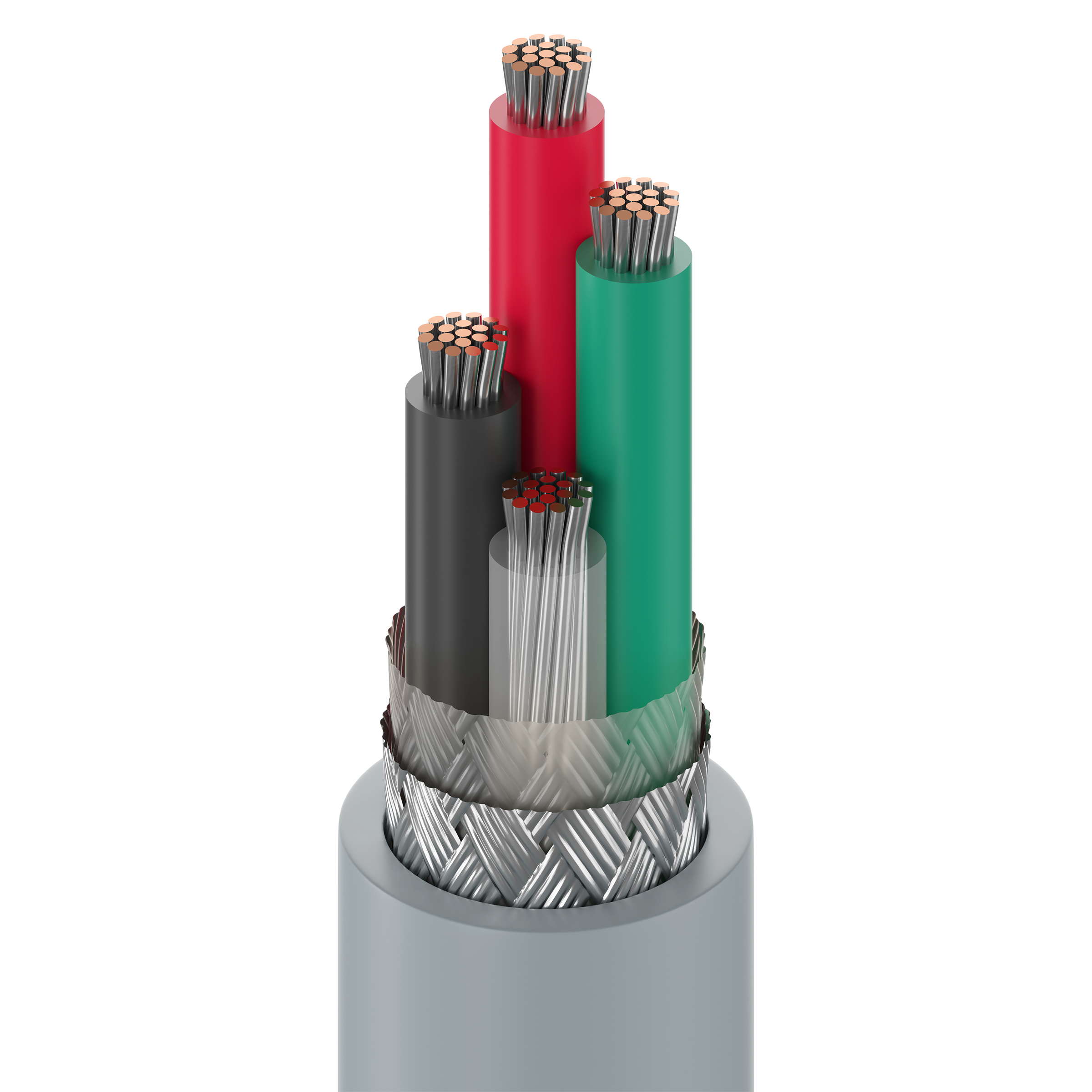

构造详情
导体
| 元件 | 元件数 | 尺寸 | 绞合 | 材料 |
|---|---|---|---|---|
| 导体 | 4 | 20AWG | 19x32 | TC——镀锡铜（高导电率） |
绝缘
| 元件 | 材料 | 标称厚度 | 标称绝缘直径 | 色标 |
|---|---|---|---|---|
| 导体 | PE - 聚乙烯 | 0.016 in（0.41 mm） | 0.069 in（1.8 mm） | 透明，黑色，红色，绿色 |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 |
|---|---|---|
| 编织 | Rayon® | 85% |
| 编织 | 镀锡铜（TC） | 85% |
外层护套
| 材料 | 标称厚度 | 标称直径 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.032 in（0.81 mm） | 0.252 in（6.40 mm） |
|
线缆外廓直径（标称） |
0.252 in（6.40 mm） |
|---|
电气特性
电气设备
| 元件 | 标称导体DCR | 导体到导体标称电容 | 标称特性阻抗 | 标称传输速度 | 最大电流 |
|---|---|---|---|---|---|
| 导体 | 10.2 Ohm/1000ft | 23 pF/ft (75 pF/m) | 45 Ohm | 66% | 25°C时每根导体3.1 Amp |
电压
| UL额定电压 |
|---|
| 300 V |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 60°C | -20°C至+60°C |
弯曲半径
| 静态最小值 | 安装最小值 |
|---|---|
| 2.5 in（64 mm） | 2.5 in（64 mm） |
|
最大拉伸张力 |
100 lb（45 kg） |
|---|---|
|
线缆毛重 |
46 lb/1000ft |
标准与合规性
|
环境适应性 |
室内（非立管或静压室等级），室内 |
|---|---|
|
阻燃性/遇火反应 |
VW-1 |
|
AWM合规性 |
AWM 2094 |
|
欧洲指令合规性 |
欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE） |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
产品说明
|
备注 |
整体布线隔离层材料：Rayon人造丝编织。四线连接方式：两根蓝线（或直接相对的线）相连形成一根导体，然后以相同方式连接两根白线（或剩余线）形成第二根导体。 |
|---|
历史
|
更新和修订 |
修订编号：0.497 修订日期：2025年02月03日 |
|---|
信息
|
更新和修订 |
修订编号：0.497 修订日期：2025年02月03日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC | 脚注 |
|---|---|---|---|---|---|
| 8404 060100 | 铬黄 | 线盘 | 100 ft | 612825206187 | |
| 8404 060500 | 铬黄 | 线盘 | 500 ft | 612825206163 | C |
| 8404 0601000 | 铬黄 | 线盘 | 1,000 ft | 612825206194 | C |
| 8404 060U1000 | 铬黄 | 非盘绕式 | 1,000 ft | 612825206200 |
