产品编号: 8407

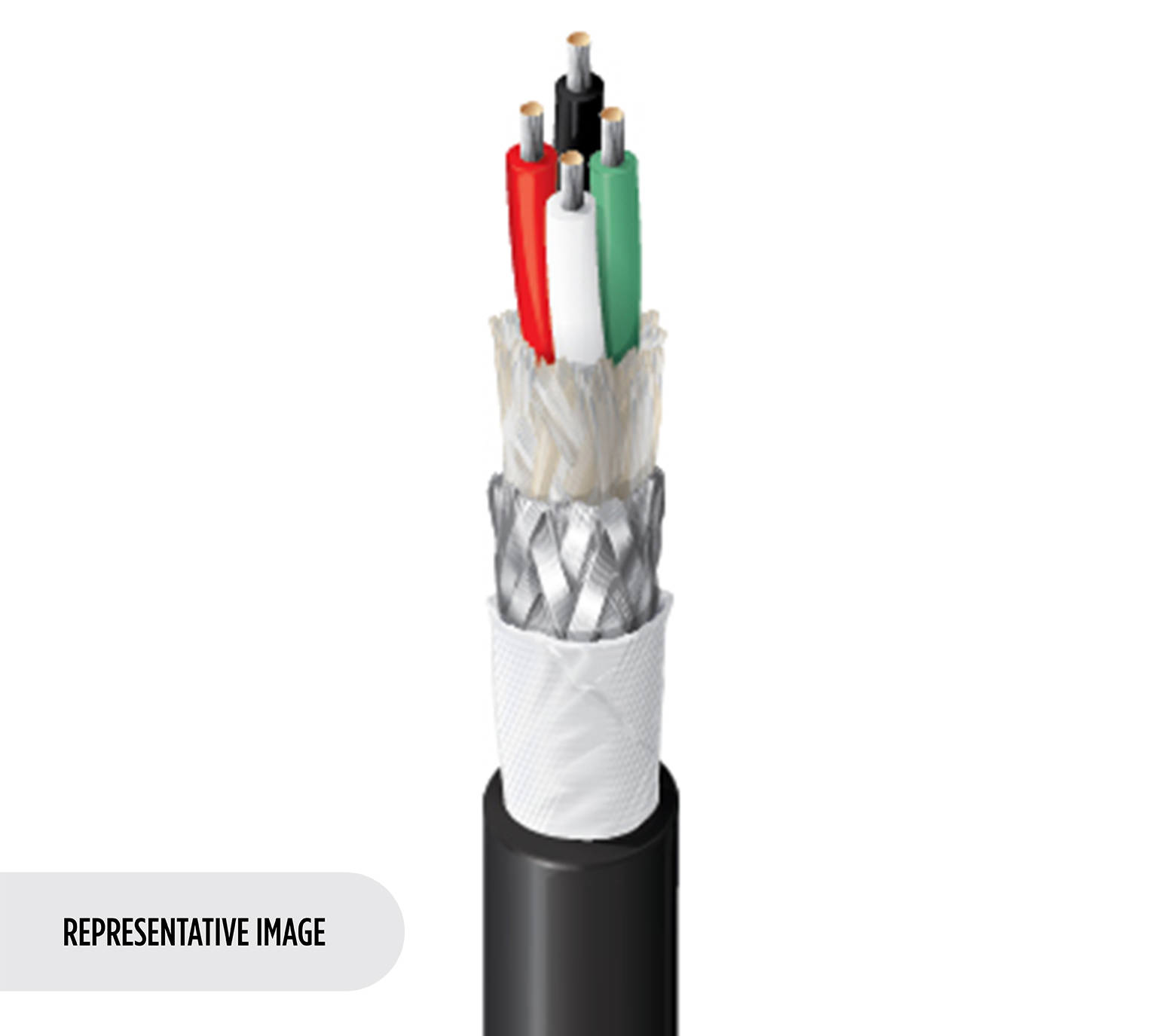

麦克风线，星形四芯，4 C #16 Str TC，人造丝 & 85% TC 编织，棉线，CPE Jkt

麦克风线，星型四芯，4 导体 16 AWG (65 x 34) 镀锡铜（高导电性），EPDM 绝缘，Rayon® 编织，85% 镀锡铜编织屏蔽，棉线，CPE 护套

  • 上架时间:
    全球
  • 状态:
    有源
8407
  • 8407
1 的 1

规格

Expand All

适合应用

低频麦克风或乐器；平衡模拟音频；低噪声，适用于高EMI环境

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 16 AWG 65x34 TC - Tinned Copper (High Conductivity)

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) EPDM - Ethylene Propylene Diene Monomer 0.031 in (0.79 mm) 0.12 in (3.0 mm) Black, White, Red, Green

外屏蔽

Shield Type Material Coverage
Braid Rayon® 20%
Braid Tinned Copper (TC) 85%

外层护套

Separator Material Nom. Thickness Nom. Diameter
Cotton Serve CPE - Chlorinated Polyethylene 0.043 in (1.1 mm) 0.416 in (10.6 mm)

线缆外廓直径（标称）

0.416 in (10.6 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Conductor(s) 4 Ohm/1000ft 30 pF/ft (98 pF/m) 44 Ohm 52% 5.6 Amps per conductor at 25°C

标称外屏蔽 DCR@Cond DCR1-cnv

2.63 欧姆/1000 英尺（8.63 欧姆/公里）

电压

Voltage Rating
600 V

温度

Operating
-30°C to +60°C

弯曲半径

Stationary Min. Installation Min.
4.1 in (100 mm) 4.1 in (100 mm)

最大拉伸张力

162 lb (73.5 kg)

线缆毛重

111 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

阻燃性/遇火反应

VW-1

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

四线连接方式：黑线和红线（或彼此直接相对的线）相连形成一根导体，然后以相同方式连接白线和绿线（或剩余线）形成第二根导体。

更新和修订

修订编号：0.510 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.510 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8407 010100 黑色 线盘 100 ft 612825206262
8407 010250 黑色 线盘 250 ft 612825206279 C
