产品编号: 8412

麦克风线，2 C #20 Str TC，人造丝 & 85% TC 编织，棉线，EPDM 夹层

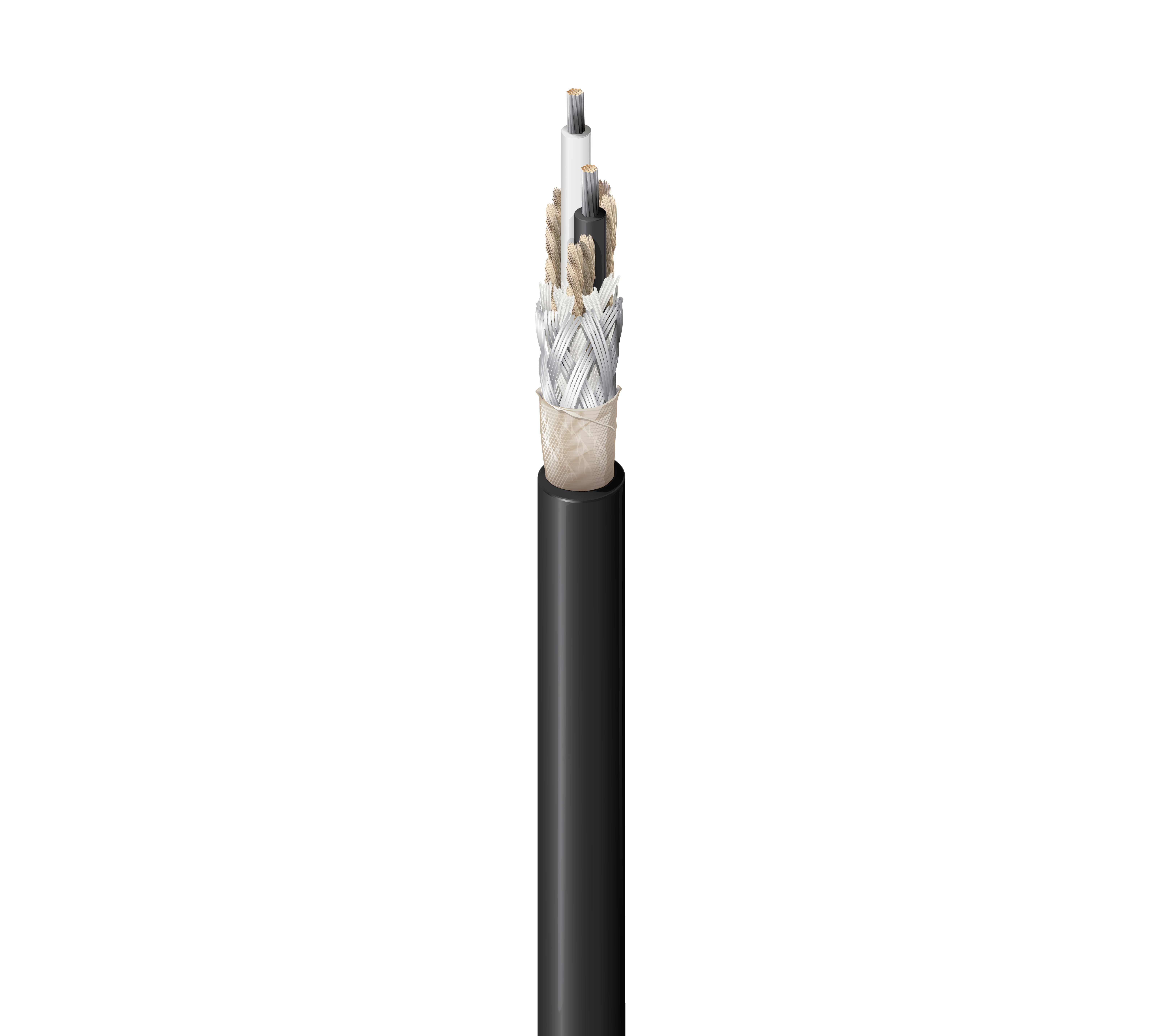

麦克风线，2 芯 20 AWG (26 x 34) 镀锡铜线（高导电性），EPDM 绝缘，Rayon® 编织，85% 镀锡铜编织屏蔽，棉线，EPDM 护套

  • 上架时间:
    全球
  • 状态:
    有源
8412
  • 8412
1 的 1

规格

Expand All

适合应用

坚固耐用、可展开的麦克风，适用于录音室或现场表演；平衡模拟音频

导体

Element No. of Elements Size Stranding Material
Conductor(s) 2 20 AWG 26x34 TC - Tinned Copper (High Conductivity)

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) EPDM - Ethylene Propylene Diene Monomer 0.023 in (0.58 mm) 0.083 in (2.1 mm) White, Black

外屏蔽

Shield Type Material Coverage
Braid Rayon® 85%
Braid Tinned Copper (TC) 85%

外层护套

Separator Material Nom. Thickness Nom. Diameter
Cotton Serve EPDM - Ethylene Propylene Diene Monomer 0.035 in (0.89 mm) 0.262 in (6.65 mm)

线缆外廓直径（标称）

0.262 in (6.65 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Conductor(s) 10.6 Ohm/1000ft 33 pF/ft (110 pF/m) 58 pF/ft (190 pF/m) 67 Ohm 0.18 µH/ft (0.59 µH/m) 4 Amps per conductor @ 25°C

标称外屏蔽 DCR@Cond DCR1-cnv

4.5 欧姆/1000 英尺（15 欧姆/公里）

电压

Voltage Rating
600 V

温度

Operating
-50°C to +90°C

弯曲半径

Stationary Min. Installation Min.
2.6 in (66 mm) 2.6 in (66 mm)

最大拉伸张力

100 lb (45 kg)

线缆毛重

44 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

8412P

更新和修订

修订编号：0.523 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.523 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8412 010100 黑色 线盘 100 ft 612825206361
8412 010250 黑色 线盘 250 ft 612825206385
8412 010500 黑色 线盘 500 ft 612825206330 C
8412 010U500 黑色 非盘绕式 500 ft 612825396987
8412 0101000 黑色 线盘 1,000 ft 612825206378 C
8412 010U1000 黑色 非盘绕式 1,000 ft 612825206347
8412 0061000 浅蓝色 线盘 1,000 ft 612825206354 C
8412 0021000 红色 线盘 1,000 ft 612825206316 C
8412 0041000 黄色 线盘 1,000 ft 612825206323 C
