产品编号: 8422

麦克风线，2 C #22 Str TC，85% TC 编织，棉质编织，PVC 夹层

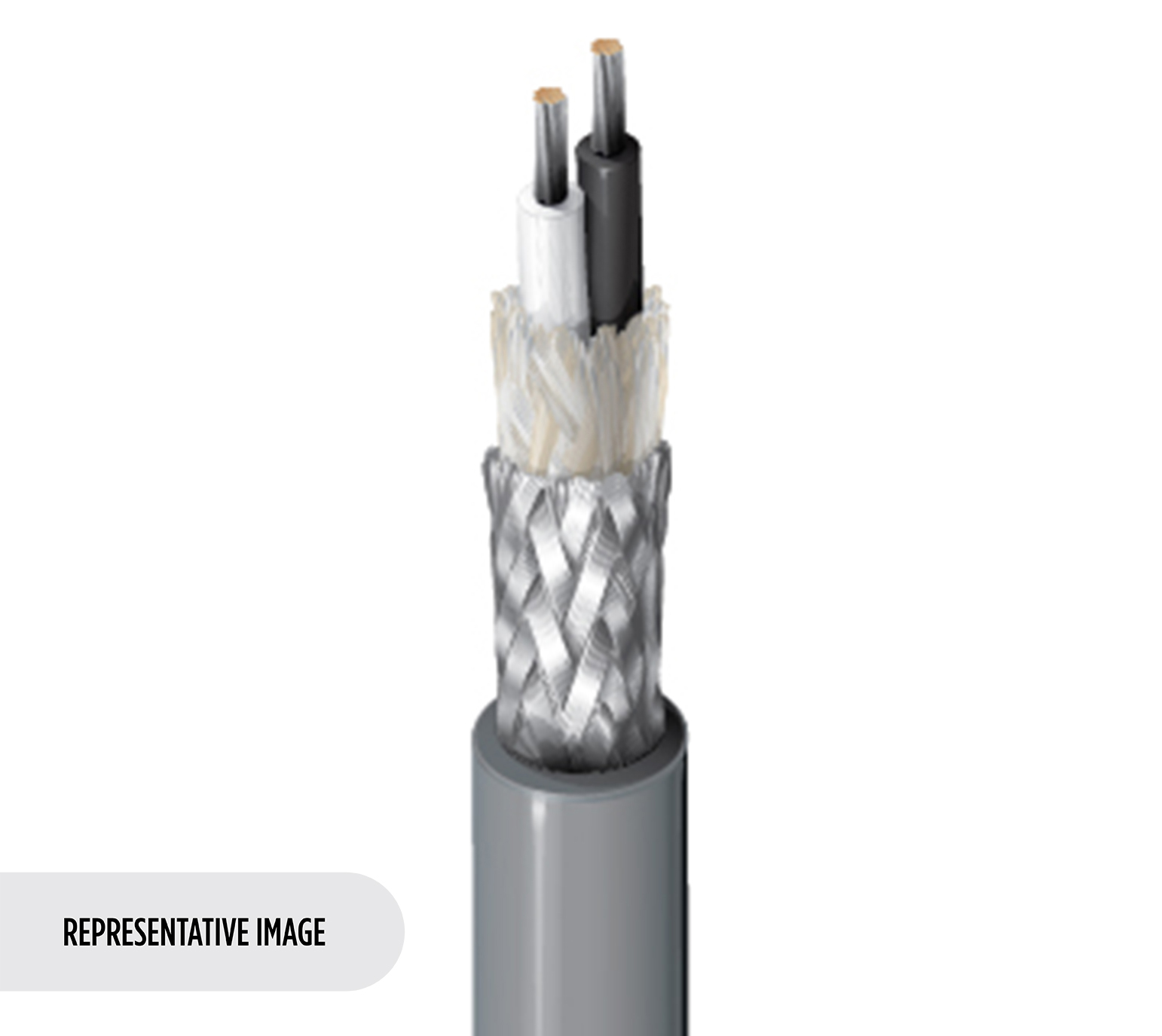

麦克风线，2 芯 22 AWG (16 x 34) 镀锡铜线（高导电性），PE 绝缘，85% 镀锡铜编织屏蔽，棉质编织，PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
8422
  • 8422
1 的 1

规格

Expand All

适合应用

低频麦克风或乐器；平衡模拟音频；低噪声，适用于高EMI环境

导体

Element No. of Elements Size Stranding Material
Conductor(s) 2 22 AWG 16x34 TC - Tinned Copper (High Conductivity)

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.021 in (0.53 mm) 0.072 in (1.8 mm) Clear, Black

外屏蔽

Shield Type Material Coverage
Braid Cotton 85%
Braid Tinned Copper (TC) 85%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.029 in (0.74 mm) 0.231 in (5.87 mm)

线缆外廓直径（标称）

0.231 in (5.87 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Conductor(s) 15.9 Ohm/1000ft 18 pF/ft (59 pF/m) 32 pF/ft (100 pF/m) 90 Ohm 0.22 µH/ft (0.72 µH/m) 2.9 Amps per conductor @ 25°C

标称外屏蔽 DCR@Cond DCR1-cnv

3.5 欧姆/1000 英尺（11 欧姆/公里）

电压

Voltage Rating
1000 V

温度

Operating
-40°C to +80°C

弯曲半径

Stationary Min. Installation Min.
2.3 in (58 mm) 2.3 in (58 mm)

最大拉伸张力

93 lb (42 kg)

线缆毛重

30 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

DOS#: 16120-880912-2018

更新和修订

修订编号：0.504 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.504 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8422 060500 铬黄 线盘 500 ft 612825206521 C
8422 0601000 铬黄 线盘 1,000 ft 612825206545 C
8422 060U1000 铬黄 非盘绕式 1,000 ft 612825206552
