产品编号: 8424

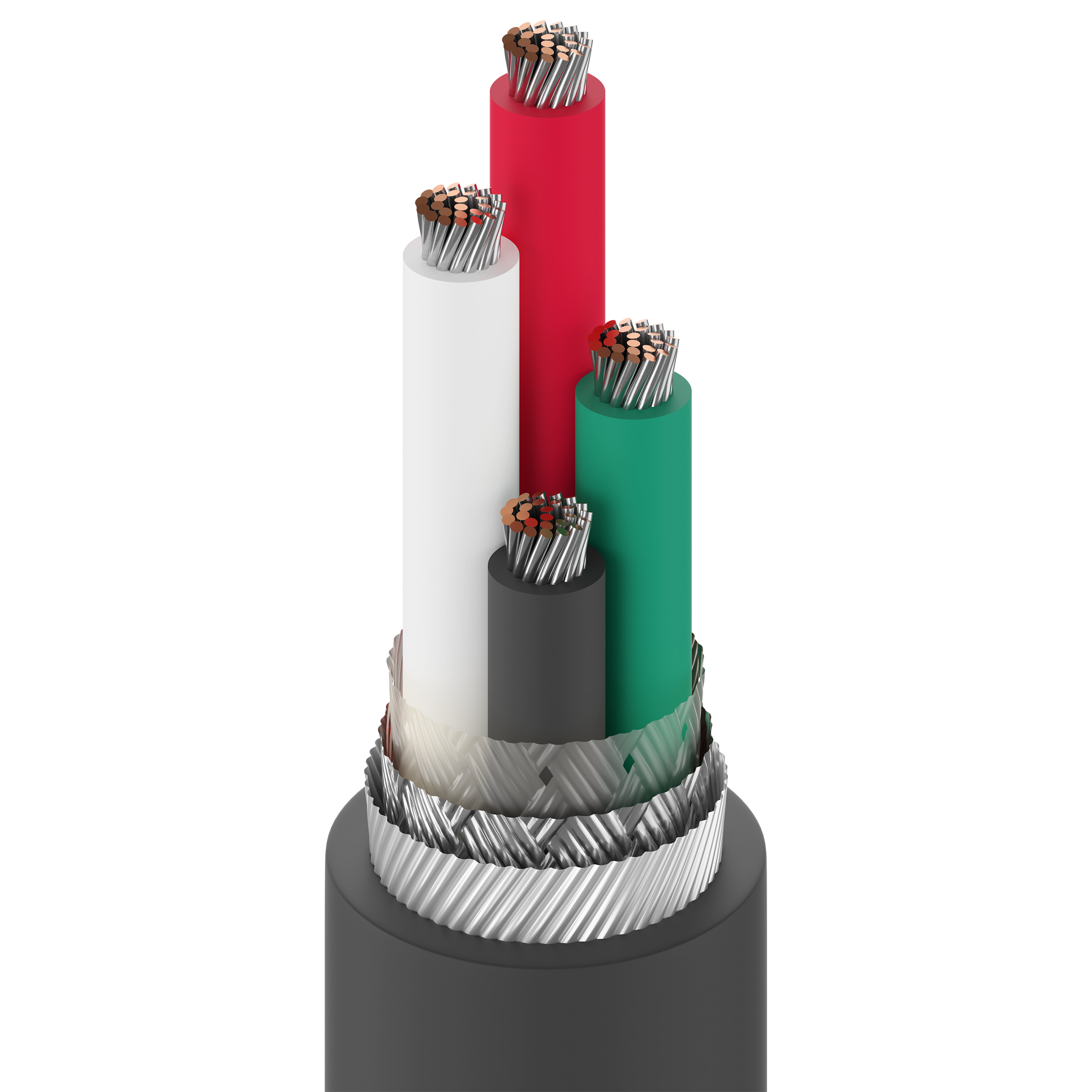

麦克风线，星型四芯，4 C #20 Str TC，人造丝 & 85% TC 编织，棉线，EPDM 夹层，柔性

麦克风线，星型四芯，4 芯 20 AWG (26 x 34) 镀锡铜（高导电性），EPDM 绝缘，Rayon® 编织，85% 镀锡铜编织屏蔽，棉线，EPDM 护套

  • 上架时间:
    全球
  • 状态:
    有源
8424
  • 8424
1 的 1

规格

Expand All

适合应用

坚固耐用、可展开的麦克风，适用于录音室或现场表演；平衡模拟音频

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 20 AWG 26x34 TC - Tinned Copper (High Conductivity)

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) EPDM - Ethylene Propylene Diene Monomer 0.023 in (0.58 mm) 0.083 in (2.1 mm) Black, White, Red, Green

外屏蔽

Shield Type Material Coverage
Braid Rayon® 85%
Braid Tinned Copper (TC) 85%

外层护套

Separator Material Nom. Thickness Nom. Diameter
Cotton Serve EPDM - Ethylene Propylene Diene Monomer 0.036 in (0.91 mm) 0.294 in (7.47 mm)

线缆外廓直径（标称）

0.294 in (7.47 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 10.2 Ohm/1000ft 47 pF/ft (150 pF/m) 52 Ohm 0.18 µH/ft (0.59 µH/m) 52% 3.2 Amps per conductor @ 25°C

标称外屏蔽 DCR@Cond DCR1-cnv

3.2 欧姆/1000 英尺（10 欧姆/公里）

电压

Voltage Rating
600 V

温度

Operating
-50°C to +90°C

弯曲半径

Stationary Min. Installation Min.
2.9 in (74 mm) 2.9 in (74 mm)

最大拉伸张力

87 lb (39 kg)

线缆毛重

61 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

四线连接方式：黑线和红线（或彼此直接相对的线）相连形成一根导体，然后以相同方式连接白线和绿线（或剩余线）形成第二根导体。 外屏蔽隔板材质：棉布包裹

更新和修订

修订编号：0.467 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.467 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8424 010100 黑色 线盘 100 ft 612825206606
8424 010250 黑色 线盘 250 ft 612825206620 C
8424 010500 黑色 线盘 500 ft 612825206583 C
8424 010U500 黑色 非盘绕式 500 ft 612825206804
8424 0101000 黑色 线盘 1,000 ft 612825206613 C
