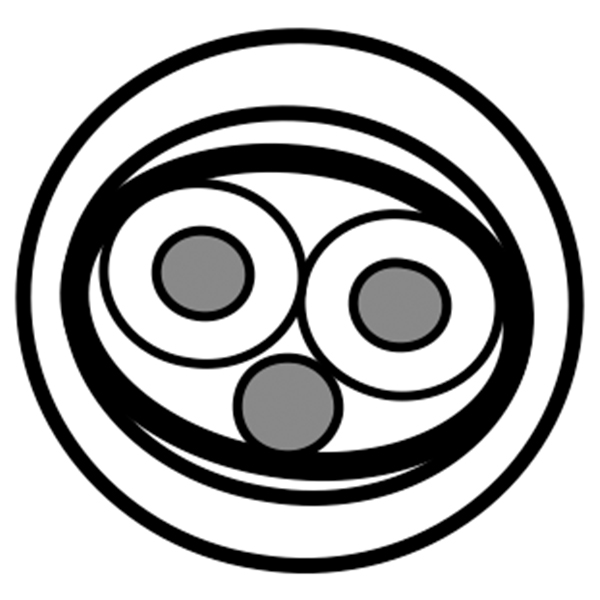

产品编号: 70049CH

1 对 AES/EBU，24AWG，ISTP，LSZH-C

数字音频 1 对 AES/EBU，24AWG/0.22mm²，ISTP，LSZH-C

  • 上架时间:
    全球
  • 状态:
    有源
70049CH
  • 70049CH
1 的 1

规格

Expand All

适合应用

1 对 24AWG 无卤单对电缆；用于数字音频

导体

Size Stranding Material
24 7x32 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity)

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.7 mm (0.067 in) Red & Black

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 5.5 mm

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop.
86 Ohm/km (26 Ohm/1000ft) 36 pF/m (11 pF/ft) 110 Ohm 76%

最大拉伸张力

70 N (16 lbf)

环境适应性

室内 - Euroclass Dca

阻燃性/遇火反应

IEC 60332-1-2、IEC 60332-3-24

CPR合规性

CPR 欧洲分类：Dca-s1、d1、a1

欧洲无卤标准

IEC 60754-1 - 卤含量 = 零

英国监管合规性

UKCA标识

更新和修订

修订编号：0.151 修订日期：09-07-2025

更新和修订

修订编号：0.151 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
70049CH.02100 黑色 线盘 100 m 8719605172112
70049CH.02500 黑色 线盘 500 m 8719605010018
70049CH.021000 黑色 线盘 1,000 m 8719605010001
70049CH.03100 灰色 线盘 100 m 8719605160294
70049CH.03500 灰色 线盘 500 m 8719605160300
70049CH.00500 紫色 线盘 500 m 8719605009999
70049CH.001000 紫色 线盘 1,000 m 8719605009982
