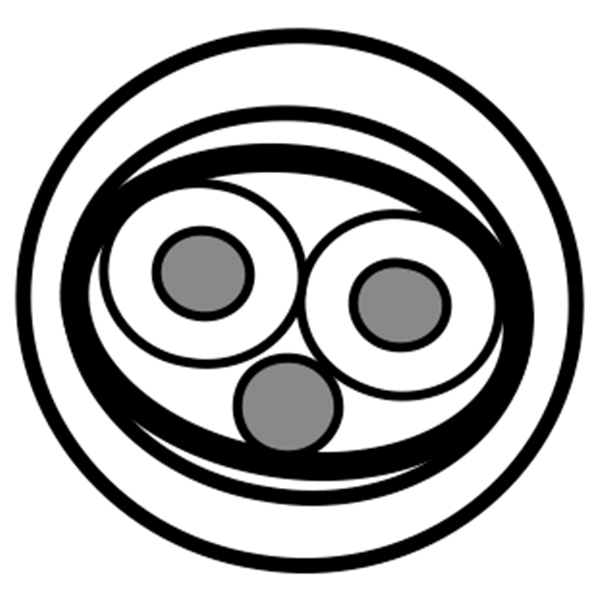

产品编号: 70049LW

1 对 AES/EBU，24AWG，ISTP，LSZH

数字音频 1 对 AES/EBU，24AWG/0.22mm²，ISTP，LSZH

  • 上架时间:
    全球
  • 状态:
    有源
70049LW
5 的 5

规格

Expand All

适合应用

1 对 24AWG 无卤单对电缆；用于数字音频

导体

AWG Stranding Material Construction n x D No. of Pairs
24 7x32 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity) 7x0.20 mm 1

导体数

2

总对数

1

绝缘

Material Nominal Diameter Diameter +/- Tolerance
PE - Polyethylene (Foam) 1.70 mm 0.05 mm

颜色表

Number Color
Pair 1 Red & Black

外屏蔽

Type Material Coverage [%] Drainwire Material Drainwire AWG Drainwire Construction n x D Drainwire Position
Tape Bi-Laminate (Alum+Poly) 100% TC - Tinned Copper 24 7x0.20 mm Under shielding foil

外层护套

Material Nominal Diameter Diameter +/- Tolerance
LSZH - Low Smoke Zero Halogen (Flame Retardant) 6.9 mm 0.3 mm

布线

Description
1 pair + drainwire stranded tinnend copper (AWG24)(7x0.20mm)

导体DCR

Nominal Conductor DCR
86 Ohm/km

电容

Nom. Capacitance Conductor to Conductor
36 pF/m

阻抗

Frequency [MHz] Nominal Characteristic Impedance Nominal Characteristic Tolerance
0.1 - 6 110 Ohm 15 Ohm

延迟

Nominal Velocity of Propagation (VP) [%]
76%

其他温度范围

-30-+70 °C

最大推荐拉力

70 N

安装时的最小弯曲半径

70 mm

运行期间的最小弯曲半径

100 mm

CPR Euroclass

Cca-s1,d1,a1

环境空间

室内/户外 - Euroclass Cca

适合性 - 埋设

否

适合性 - 室内

是

适合性 - 无卤

是

适合性 - 户外

是

适合性 - 耐晒性

是的 - UL 1581 第 1200 节，仅限黑色

IEC阻燃性

IEC 60332-1-2, IEC 60332-3-24

IEC 60754-1 - 卤含量

零

IEC 60754-2 - 卤酸气体含量 - 最大电导率

2.5 µS/mm

IEC 60754-2 - 卤酸气体含量 - 最低pH值

4.3

更新和修订

修订号：0.148 修订日期：03-09-2026

更新和修订

修订号：0.148 修订日期：03-09-2026
