产品编号: 70075

1 对 AES/EBU，24AWG，ISTP，FRNC/LSZH

1 对 AES/EBU，24AWG，ISTP，FRNC/LSZH

  • 上架时间:
    全球
  • 状态:
    有源
70075
  • 70075
1 的 1

规格

Expand All

适合应用

数字多调制线缆，用于专业工作室；用于模拟和数字音频信号传输；设计上满足AES/EBU规格要求

导体

AWG Stranding Material Cross Section Construction n x D
24 7x32 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity) 0.22 mm² 7x0.20 mm

导体数

2

总对数

1

绝缘

Type Material Nominal Diameter Diameter +/- Tolerance
Insulation PE - Polyethylene (Foam) 1.45 mm 0.03 mm

颜色表

Number Color
Pair 1 Black & Red

外屏蔽

Type Material Material Trade Name Coverage [%] Drainwire Material Drainwire AWG Drainwire Construction n x D
Tape Bi-Laminate (Alum+Poly) Beldfoil® 100% TC - Tinned Copper 24 7x0.20 mm

外层护套

Material Nominal Diameter Diameter +/- Tolerance
LSZH - Low Smoke Zero Halogen (Flame Retardant) 3.50 mm 0.10 mm

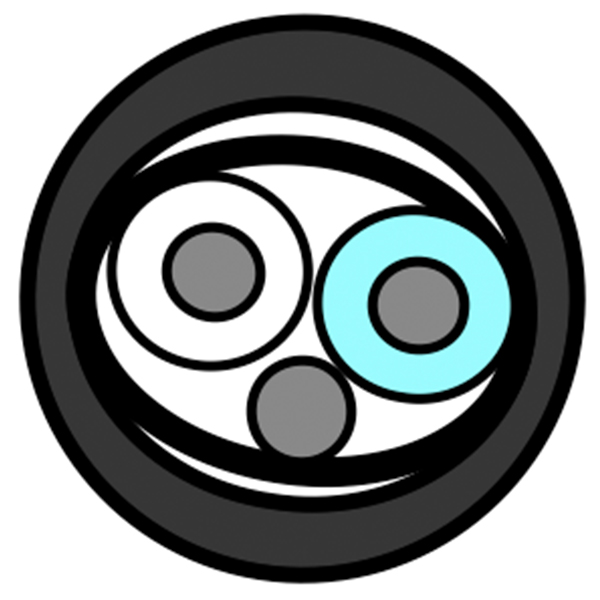

布线

Description
1 pair

导体DCR

Nominal Conductor DCR
86.0 Ohm/km

电容

Nom. Capacitance Conductor to Conductor
40 pF/m

阻抗

Frequency [MHz] Nominal Characteristic Impedance Nominal Characteristic Tolerance
0.1 - 6 110 Ohm +/- 15 Ohm

延迟

Nominal Velocity of Propagation (VP) [%]
80%

其他温度范围

-30 至 +70 °C

安装时的最小弯曲半径

35 mm

运行期间的最小弯曲半径

52.5 mm

CPR Euroclass

Dca-s2,d1,a1

环境空间

室内 - Euroclass Dca

IEC阻燃性

IEC 60332-1-2

IEC 60754-1 - 卤含量

零

IEC 60754-2 - 卤酸气体含量 - 最大电导率

2.5 µS/mm

IEC 60754-2 - 卤酸气体含量 - 最低pH值

4.3

更新和修订

修订编号：0.182 修订日期：02-15-2024

更新和修订

修订编号：0.182 修订日期：02-15-2024


Report An Error

零件编号

货号 颜色 包装方式 长度 EAN码
70075.01305 黑色 线盘 305 m 8719605010681
70075.01500 黑色 线盘 500 m 8719605010698
