产品编号: 9452

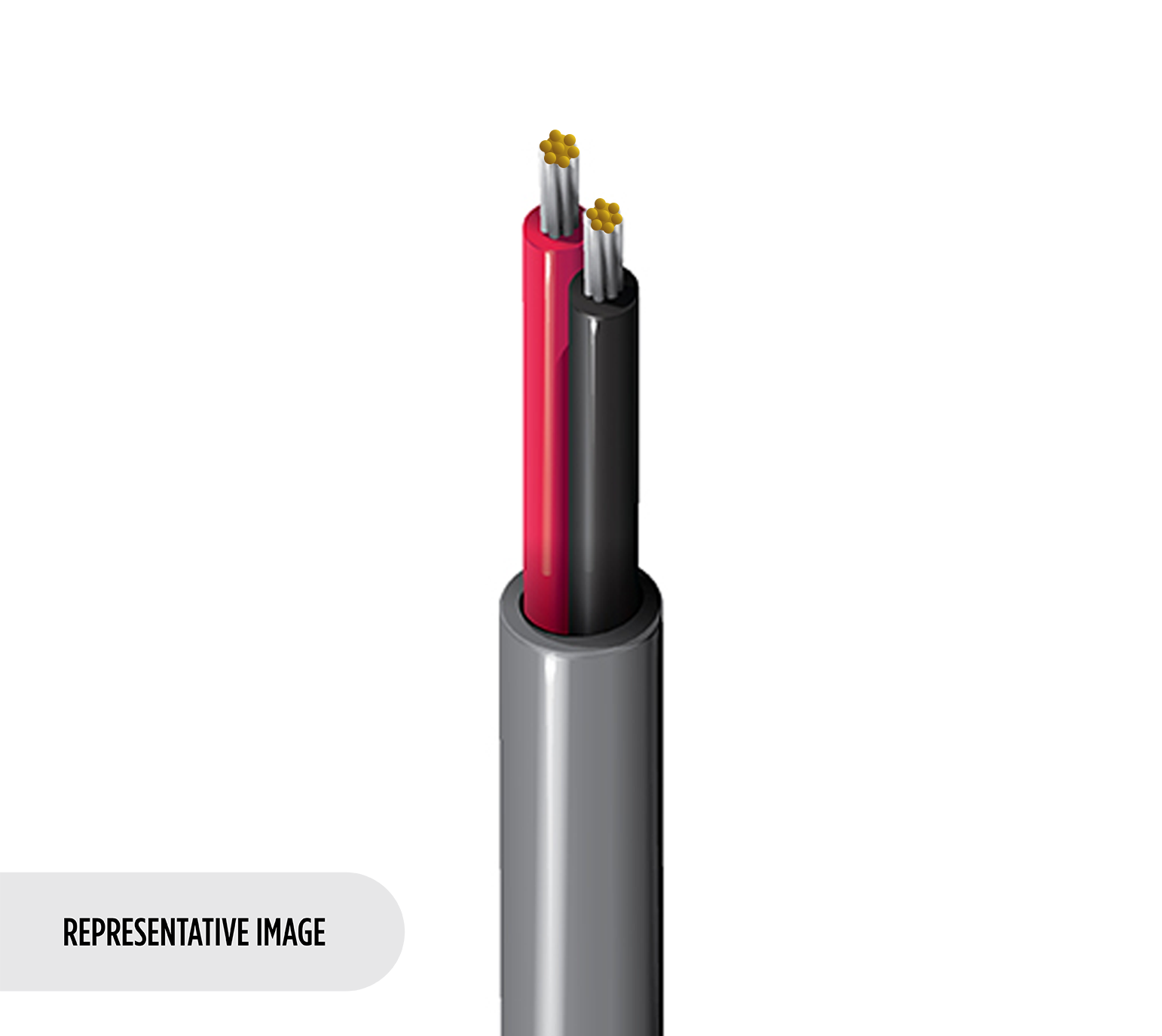

麦克风线，2C #24 Str TC，降噪胶带，O/A 箔，PVC 护套

麦克风线，2 芯 24 AWG (19 x 36) 镀锡铜线（高导电性），PE 绝缘，降噪胶带，Beldfoil® 整体屏蔽，PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
9452
  • 9452
1 的 1

规格

Expand All

适合应用

低频麦克风或乐器；平衡模拟音频；低噪声，适用于高EMI环境

导体

Element No. of Elements Size Stranding Material
Conductor(s) 2 24 AWG 19x36 TC - Tinned Copper (High Conductivity)

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Conductor(s) PE - Polyethylene 0.008 in (0.20 mm) 0.04 in (1.0 mm) Black, Red HDPE

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Textile (Conductive) 100% 24 AWG (19x36) TC
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.135 in (3.43 mm)

线缆外廓直径（标称）

0.135 in (3.43 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Conductor(s) 28.8 Ohm/1000ft 30 pF/ft (98 pF/m) 58 pF/ft (190 pF/m) 56 Ohm 0.18 µH/ft (0.59 µH/m) 2.8 Amps per conductor @ 25°C

标称外屏蔽 DCR@Cond DCR1-cnv

18.38 欧姆/1000 英尺（60.30 欧姆/公里）

电压

UL Voltage Rating Voltage Rating
200 V 200 V

温度

Operating
-40°C to +75°C

弯曲半径

Stationary Min. Installation Min.
1.6 in (41 mm) 1.6 in (41 mm)

最大拉伸张力

29 lb (13 kg)

线缆毛重

11 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

CPR合规性

CPR Euroclass：Eca

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.476 修订日期：09-07-2025

更新和修订

修订编号：0.476 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
9452 010500 黑色 线盘 500 ft 612825253174
9452 010U500 黑色 非盘绕式 500 ft 612825254027
9452 0101000 黑色 线盘 1,000 ft 612825253204
9452 010U1000 黑色 非盘绕式 1,000 ft 612825253181
