产品编号: 1302E

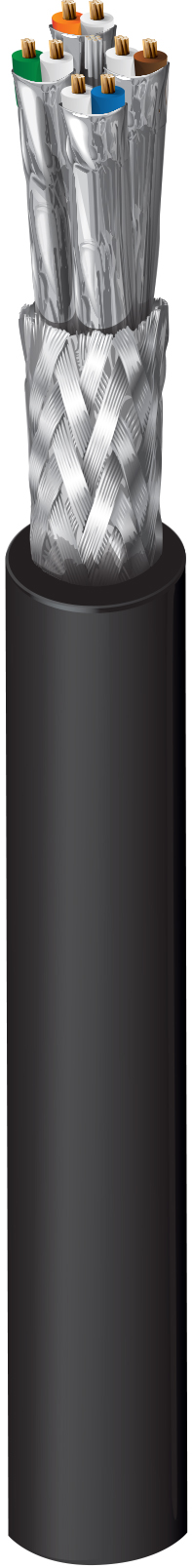

CATSNAKE 6A 类电缆，4 对，S/FTP，PVC 护套

CATSNAKE S/FTP Cat6a PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
1302E
5 的 5

规格

Expand All

适合应用

可现场部署的 CAT6a 水平跳线和建筑主干电缆；CobraNEt、eSnake、Ethersound、以太网数字音频；支持当前和未来的 6A 类和 6 类应用，例如：10GBase - T（10 千兆以太网）、1000 Base - T（千兆以太网）、100 Base - T、10 Base - T、FDDI、ATM；兼容连接器 Belden R301601 000S1 (T568A) 和 R301602 000S1 (T568B)

导体

Element Size Stranding Material No. of Pairs
Individual Shielded Pair 24 AWG 7x32 BC - Bare Copper 4

绝缘

Element Material Nom. Insulation Diameter Color Code
Individual Shielded Pair PE - Polyethylene (Foam) 1.4 mm (0.055 in) White & Blue, White & Orange, White & Green, White & Brown

线缆芯

Description
4 shielded pairs twisted together

内屏蔽

Element Shield Type Material Coverage
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly) 100%

内部屏蔽表注释

铝面向外

外屏蔽

Shield Type Material Coverage Drainwire Type
Braid Tinned Copper (TC) 80% 26 AWG (7x34) TC

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 7.9 mm (0.31 in)

外护套1表说明

表面哑光处理

线缆外廓直径（标称）

7.9 毫米（0.31 英寸）

电气设备

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
95 Ohm/km (29 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

延迟

Max. Delay Skew Nom. Velocity of Prop.
25 ns/100m 77%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.5 dB/100m 75.3 72.3 72.8 69.8 68 65 20 67 67 40 35
4 4.6 dB/100m 66.3 63.3 61.7 58.7 56 53 23 67 66.2 34 23
10 7.1 dB/100m 60.3 57.3 53.2 50.2 48 45 25 67 58.2 30 15
16 9 dB/100m 57.2 54.2 48.3 45.3 43.9 40.9 25 67 54.1 28 10.9
31.2 12.6 dB/100m 52.9 49.9 50.4 47.3 38.1 35.1 23.6 67 48.3 25.1 5.1
62.5 18 dB/100m 48.4 45.4 30.4 27.4 32.1 9.1 21.5 65.6 42.3 22
100 23 dB/100m 45.3 42.3 22.3 19.3 28 25 20.1 62.5 38.2 20
125 25.8 dB/100m 43.8 40.8 18 15 26.1 23.1 19.4 61 36.3 19
200 33.1 dB/100m 40.8 37.8 7.7 4.7 22 19 18 58 32.2 17
250 37.3 dB/100m 39.3 36.3 2 -1 20 17 17.3 56.5 30.2 16
300 41.1 dB/100m 38.1 35.1 -3 -6 18.5 15.5 17.3 55.3 28.7
500 54.3 dB/100m 34.8 31.8 -19.5 -22.5 14 11 17.3 52 24.2

高频表注释

参考标准：IEC 61156-6

转移阻抗

Frequency Max. Transfer Impedance
1 Mhz Max. 50 mOhm/m
10 Mhz Max. 100 mOhm/m
30 Mhz Max. 200 mOhm/m
100 Mhz Max. 1000 mOhm/m

转移阻抗等级

2 年级

筛选等级

Type Ib

放映表注意事项

耦合衰减

电压

Voltage Rating
72 V DC

温度

Operating Installation Storage
-30°C To +60°C 0°C To +50°C -30°C To +60°C

从动/挠曲特性

Motion Number of Cycles Radius Speed Acceleration Traverse Length
Trailing/Bending 2,000,000 80 mm 5 m/s 5 m/s² 5 m

表格说明

拖链测试

弯曲半径

Stationary Min. Installation Min.
32 mm (1.3 in) 64 mm (2.5 in)

最大拉伸张力

75 N (17 lbf)

线缆毛重

50 千克/公里（34 磅/1000 英尺）

环境适应性

室内，室内，耐晒 - 仅黑色

阻燃性/遇火反应

IEC 60332-1-2

IEEE合规性

PoE：IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

NEMA合规性

ANSI/NEMA WC-66

数据类别

6A 类

TIA/EIA合规

ANSI/TIA 568.2-D

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-6

CENELEC合规性

EN 50173-1，根据 EN50174-2 的隔离等级 = c

欧洲指令合规性

欧盟CE标识，REACH

英国监管合规性

UKCA标识

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。

更新和修订

修订号：0.560 修订日期：02-20-2026

更新和修订

修订号：0.560 修订日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC/EAN
1302E.00305 黑色 线盘 305 m 8719605000897
1302E.009999 黑色 线盘 499 m 8719605000910
1302E 010500 黑色 线盘 500 ft 612825381631
1302E.00500 黑色 线盘 500 m 8719605000903
1302E 0101000 黑色 线盘 1,000 ft 612825381778
1302E 0101640 黑色 线盘 1,640 ft 612825381761
