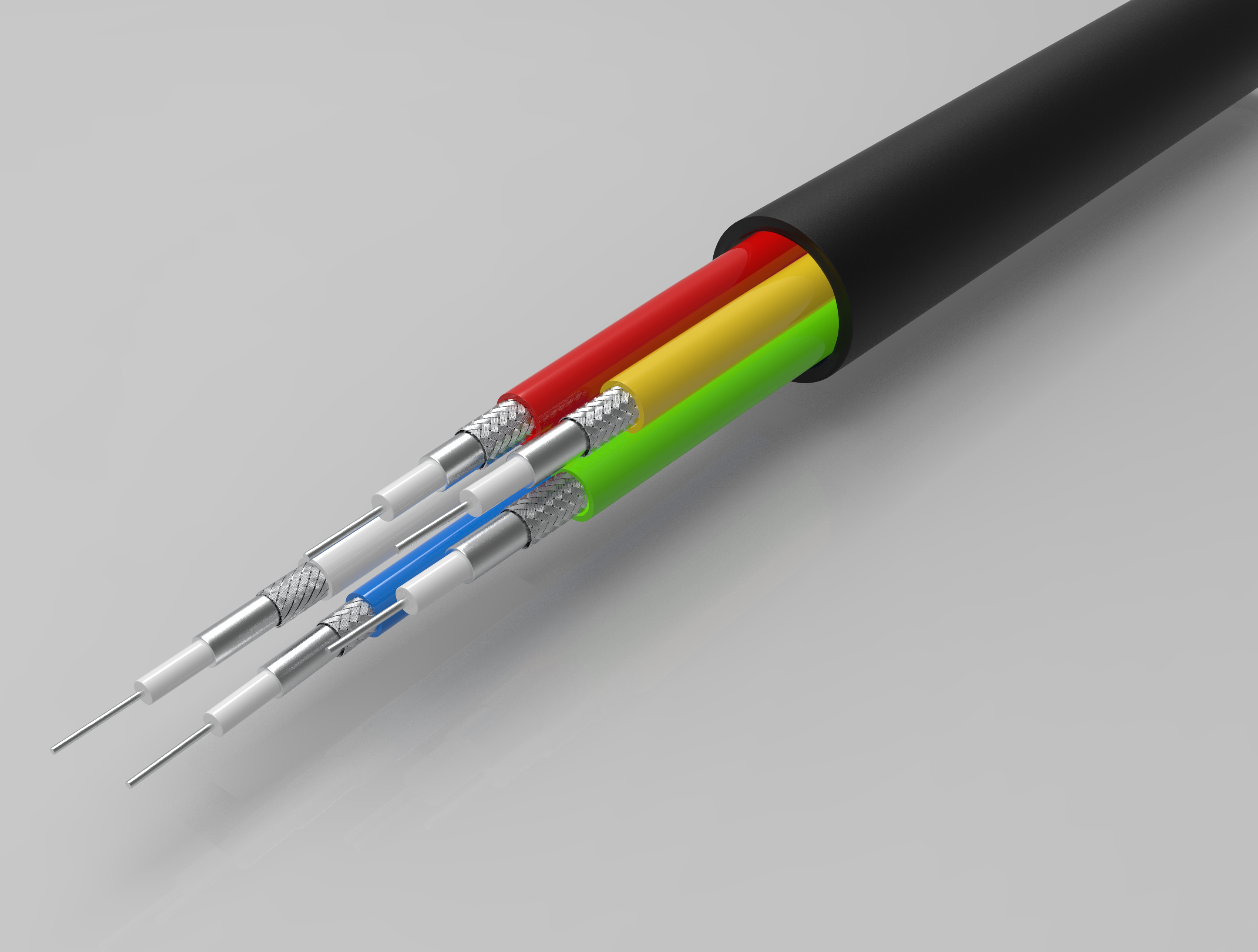

Product Number: 4794RX5
12 GHz 5 Coax, 4K UHD Precision Video Cable, RG-7 Series, 75 Ohm, 16 AWG Solid, CMR
12 GHz, 4K UHD Precision Video Cable, RG-7 Series, 75 Ohm 5 Coax 16 AWG solid 0.051" silver-plated copper conductor, gas-injected foamed high-density polyethylene insulation, Duofoil® bonded to the core + tinned copper braid shield (95% coverage) plus Beldfoil® with shorting fold, PVC inner and outer jackets
-
可用性：
全球
-
全球库存：
已上市
规格
产品概述
| 适合应用 | SMPTE 2082-1 12 Gb/s UHDTV, SMPTE 2081-1 6 Gb/s UHDTV, SMPTE 424M 3 Gb/s HD-SDI 1080p |
|---|
物理特性（总体）
导体
| AWG | 绞合 | 材料 | 标称直径 | 同轴线缆数 |
|---|---|---|---|---|
| 16 | 实心 | SC - 镀银铜 | 0.051英寸 | 5 |
绝缘
| 材料 | 标称直径 |
|---|---|
| PE——聚乙烯（泡沫） | 0.225英寸 |
|
表格说明 |
充气 |
|---|
内屏蔽
| 类型 | 层级 | 材料 | 材料商品名称 | 覆盖率[%] |
|---|---|---|---|---|
| 屏蔽胶带 | 1 | 三层复合（铝+聚乙烯+铝） | Duofoil® | 100% |
| 编织 | 2 | 镀锡铜（TC） | 95% | |
| 屏蔽胶带 | 3 | 双层结构（铝+聚乙烯） | Beldfoil® | 100% |
内护套
| 材料 | 标称直径 |
|---|---|
| PVC - 聚氯乙烯 | 0.320英寸 |
外层护套
| 材料 | 标称直径 |
|---|---|
| PVC - 聚氯乙烯 | 1.068英寸 |
电气特性
导体DCR
| 标称导体DCR | 外部导体DCR |
|---|---|
| 4.0 Ohm/1000ft | 1.9 Ohm/1000ft |
电容
| 导体到屏蔽标称电容 |
|---|
| 16.0 pF/ft |
阻抗
| 标称特性阻抗 |
|---|
| 75 Ohm |
回波损耗
| 频率[MHz] | 最低回波损耗(RL) |
|---|---|
| 5 MHz - 1600 MHz | 23 dB |
| 1600 MHz - 4500 MHz | 21 dB |
| 4500 MHz - 12000 MHz | 15 dB |
高频（标称/典型）
| 频率[MHz] | 标称插入损耗 |
|---|---|
| 1 MHz | 0.26 dB/100ft |
| 3.58 MHz | 0.43 dB/100ft |
| 5 MHz | 0.50 dB/100ft |
| 6 MHz | 0.52 dB/100ft |
| 7 MHz | 0.55 dB/100ft |
| 10 MHz | 0.63 dB/100ft |
| 12 MHz | 0.66 dB/100ft |
| 25 MHz | 0.88 dB/100ft |
| 55 MHz | 1.21 dB/100ft |
| 67.5 MHz | 1.31 dB/100ft |
| 71.5 MHz | 1.34 dB/100ft |
| 88.5 MHz | 1.47 dB/100ft |
| 100 MHz | 1.54 dB/100ft |
| 135 MHz | 1.75 dB/100ft |
| 143 MHz | 1.79 dB/100ft |
| 180 MHz | 1.98 dB/100ft |
| 270 MHz | 2.47 dB/100ft |
| 360 MHz | 2.86 dB/100ft |
| 540 MHz | 3.53 dB/100ft |
| 720 MHz | 4.09 dB/100ft |
| 750 MHz | 4.18 dB/100ft |
| 1000 MHz | 4.85 dB/100ft |
| 1500 MHz | 5.99 dB/100ft |
| 2000 MHz | 6.96 dB/100ft |
| 2250 MHz | 7.42 dB/100ft |
| 3000 MHz | 8.66 dB/100ft |
| 4500 MHz | 10.99 dB/100ft |
| 6000 MHz | 12.98 dB/100ft |
| 12000 MHz | 19.94 dB/100ft |
延迟
| 标称延迟 | 标称传播速度 (VP) [%] |
|---|---|
| 1.21 ns/ft | 84% |
电压
| UL额定电压 |
|---|
| 300 V RMS |
|
电气特性说明 |
回波损耗：固定桥和终端 |
|---|
温度范围
|
工作温度范围 |
-20°C至+75°C |
|---|
机械特性
|
线缆毛重 |
438磅 |
|---|---|
|
最大拉伸张力 |
420磅 |
|
最小弯曲半径（整体） |
10.7英寸 |
|
最小弯曲半径（每根同轴电缆） |
3.2英寸 |
标准
|
NEC/(UL) 合规性 |
CMR |
|---|---|
|
CEC/C(UL) 合规性 |
CMG |
|
串行型 |
7 |
适用环境和其他计划
|
欧盟指令 2000/53/EC（ELV） |
是 |
|---|---|
|
欧盟指令 2011/65/EU（RoHS 2） |
是 |
|
欧盟指令 2012/19/EU（WEEE） |
是 |
|
欧盟指令 2015/863/EU（RoHS 2 修正案） |
是 |
|
欧盟指令合规性 |
欧盟指令 2000/53/EC (ELV)；欧盟指令 2002/96/EC (WEEE)；欧盟指令 2003/11/EC (BFR)；欧盟指令 2011/65/EU (ROHS II) |
|
欧盟CE标志 |
是 |
|
欧盟REACH SVHC合规性 (年-月-日) |
2019-04-01 |
适合性
|
适合性 - 架空 |
是 - 只有黑色且由承力吊索支撑 |
|---|---|
|
适合性 - 埋设 |
否 |
|
适合性 - 危险场所 |
否 |
|
适合性 - 室内 |
是 |
|
适合性 - 户外 |
是 - 仅黑色 |
阻燃性，LS0H，毒性测试
|
UL阻燃性 |
UL1666竖井 |
|---|
静压室/非静压室
|
静压室（是/否） |
否 |
|---|
历史
|
更新和修订 |
修订编号：0.114 修订日期：2024年04月29日 |
|---|
信息
|
更新和修订 |
修订编号：0.114 修订日期：2024年04月29日 |
|---|
零件编号
| 货号 | 颜色 | 包装方式 | 长度 | UPC |
|---|---|---|---|---|
| 4794RX5 B59CUT | 黑色、哑光 | 线盘 | ||
| 4794RX5 B59500 | 黑色、哑光 | 线盘 | 500 ft | 612825443230 |
