产品编号: 1671A

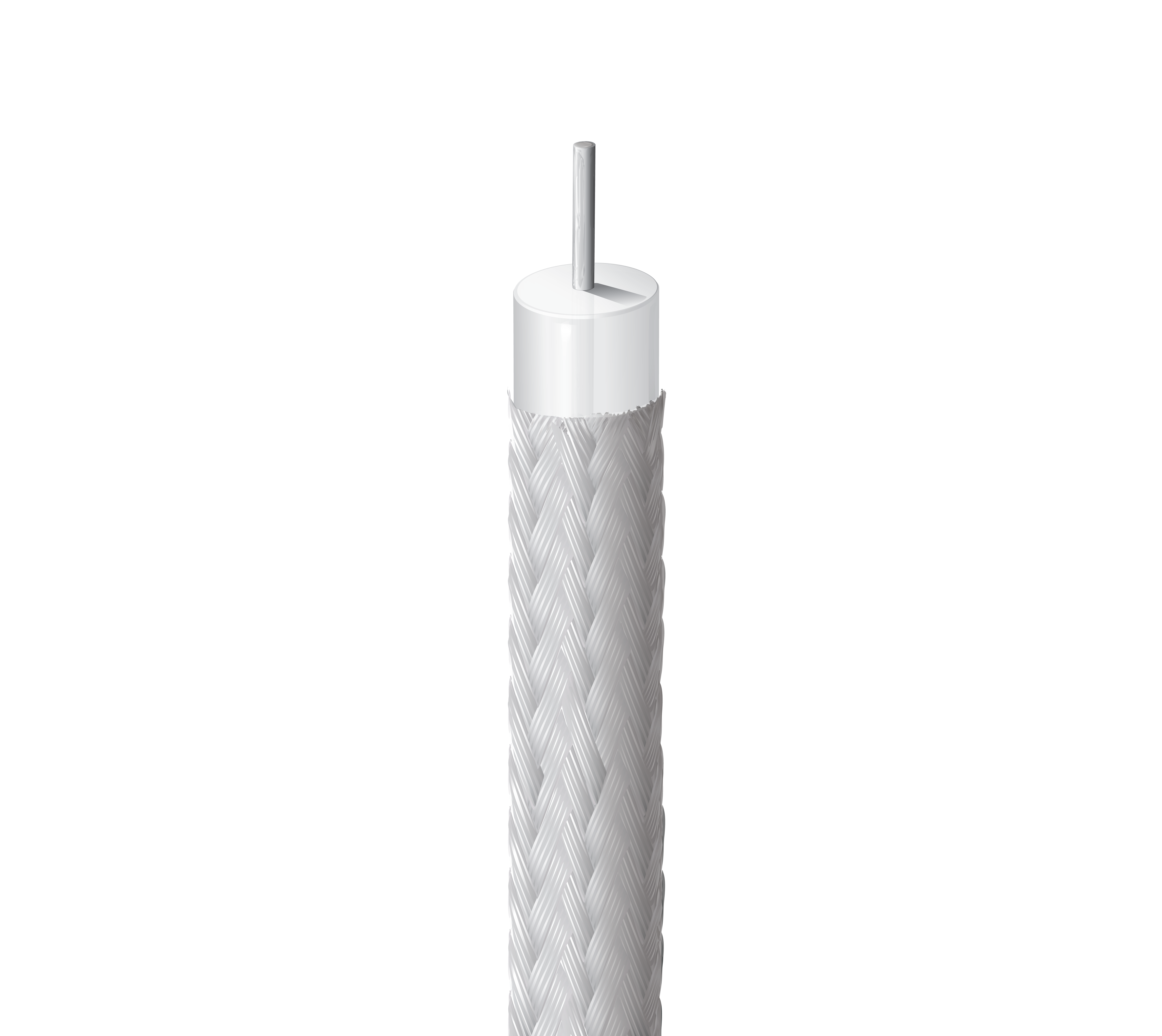

适形同轴电缆，50 欧姆 RG-405，24 AWG 实心 SCCS，铜锡复合屏蔽，无护套

适形同轴电缆，50 欧姆，RG-405，24 AWG 实心镀银铜包钢导体，PTFE 绝缘，铜带 + 100% 镀锡复合编织屏蔽，无护套

  • 上架时间:
    全球
  • 状态:
    有源
1671A
  • 1671A
1 的 1

规格

Expand All

适合应用

微波和其他高频应用、互连射频设备、雷达设备、军事通信

RG型

405

导体

Size Stranding Nom. Diameter Material
24 AWG Solid 0.020 in SCCS - Silvered Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.062 in (1.6 mm) White

外屏蔽

Layer Outer Shield Type Material Coverage Notes
1 Tape Bare Copper (BC) 100%
2 Braid Tinned Copper (TC + Tin Filled) 100% Diameter: 0.085 inch

外层护套

Material
No Jacket

线缆外廓直径（标称）

0.085 in (2.2 mm)

VSWR

Frequency Max. VSWR
500 MHz 1.1:1
1000 MHz 1.11:1
3000 MHz 1.13:1
7000 MHz 1.17:1
15000 MHz 1.25:1
20000 MHz 1.3:1

驻波比表注释

VSWR 限值是一条从 500 MHz 到 20 GHz 的连续倾斜线

衰减

Frequency Nom. Attenuation
500 MHz 15.0 dB/100ft
1000 MHz 22.5 dB/100ft
3000 MHz 32.8 dB/100ft
3000 MHz 41.2 dB/100ft
5000 MHz 54.9 dB/100ft
7000 MHz 66.4 dB/100ft
10000 MHz 81.2 dB/100ft
15000 MHz 102 dB/100ft
18000 MHz 113 dB/100ft
20000 MHz 120 dB/100ft

额定功率

Frequency Max. Power Rating
500 MHz 180 W
1,000 MHz 119 W
2,000 MHz 79 W
3,000 MHz 62 W
5,000 MHz 46 W
7,000 MHz 37 W
10,000 MHz 30 W
15,000 MHz 24 W
18,000 MHz 21 W
20,000 MHz 20 W

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
64.2 Ohm/1000ft 10.2 Ohm/1000ft (33.5 Ohm/km) 29.5 pF/ft (96.8 pF/m) 50 Ohm 70%

电压

UL Voltage Rating Voltage Rating
30 V (UL AWM Style 10245) 1500 V

温度

UL Temperature Operating
105°C -70°C to +200°C

弯曲半径

Installation Min.
0.125 in (3.18 mm)

最大拉伸张力

26 lb (12 kg)

线缆毛重

12 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1581 水平电线

AWM合规性

AWM 10245

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.483 修订日期：09-07-2025

脚注

V-250' 放置精确长度最多 3 件，最小长度 50'。 500' 放置精确长度最多 5 件，最小长度 50'。 1000' 放置精确长度最多 8 件，最小长度 50'。

更新和修订

修订编号：0.483 修订日期：09-07-2025

脚注

V-250' 放置精确长度最多 3 件，最小长度 50'。 500' 放置精确长度最多 5 件，最小长度 50'。 1000' 放置精确长度最多 8 件，最小长度 50'。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1671A TIN50 锡色 线盘 50 ft 612825120285
1671A TIN100 锡色 线盘 100 ft 612825120261
1671A TIN500 锡色 线盘 500 ft 612825120292 V
1671A TIN1000 锡色 线盘 1,000 ft 612825120278 V
