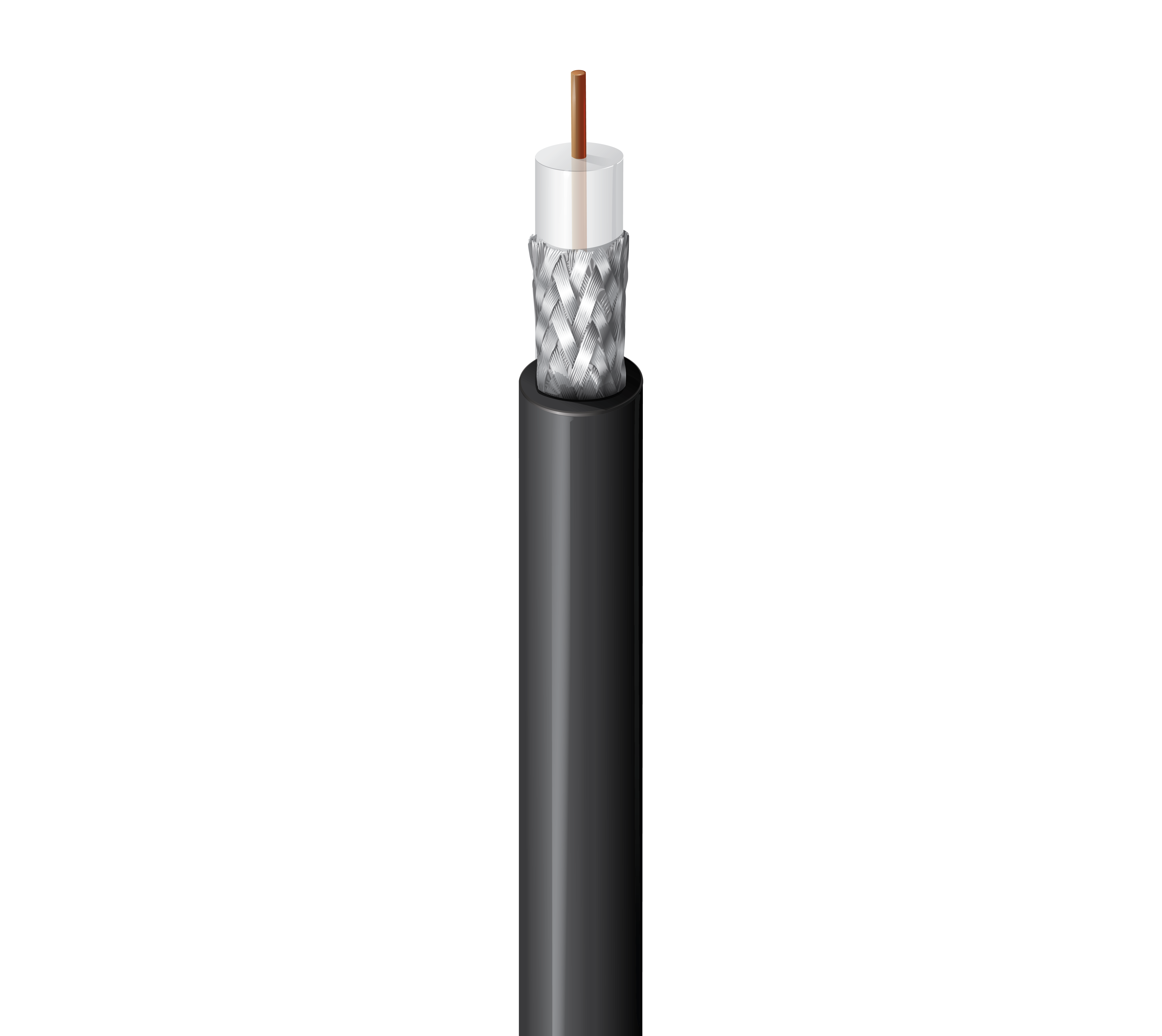

产品编号: 8240

50 欧姆无线传输同轴电缆，RG-58，20 AWG 实心 BC，95% TC 编织，PVC 接头，CMX

50 欧姆无线传输同轴电缆，RG-58，20 AWG 实心裸铜导体，PE 绝缘，95% 镀锡铜编织屏蔽，PVC 护套，CMX

  • 上架时间:
    全球
  • 状态:
    有源
8240
5 的 5

规格

Expand All

适合应用

点对点和点对多点无线天线通信；无线麦克风、双向无线电、业余无线电、低功率 FM、GPS、RFID（射频识别）

RG型

58

导体

Size Stranding Nom. Diameter Material
20 AWG Solid 0.033 in BC - Bare Copper

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.116 in (2.95 mm) White

外屏蔽

Outer Shield Type Material Coverage
Braid Tinned Copper (TC) 95%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.193 in (4.90 mm)

线缆外廓直径（标称）

0.193 in (4.90 mm)

衰减

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
10 MHz 1.1 dB/100ft
50 MHz 2.5 dB/100ft
100 MHz 3.8 dB/100ft
200 MHz 5.6 dB/100ft
400 MHz 8.4 dB/100ft
700 MHz 11.7 dB/100ft
900 MHz 13.7 dB/100ft
1000 MHz 14.5 dB/100ft

额定功率

Frequency Max. Power Rating
50 MHz 530 W
100 MHz 350 W
400 MHz 160 W
1,000 MHz 90 W

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
9.4 Ohm/1000ft 4.1 Ohm/1000ft (13 Ohm/km) 28.5 pF/ft (93.5 pF/m) 52 Ohm 66%

电压

UL Voltage Rating Voltage Rating
300 V (CMX), 30 V (UL AWM 1354) 1900 V

电气特性说明

实际阻抗规格为 51.5 +/- 1.5 欧姆。

温度

UL Temperature Operating
60°C (UL AWM 1354) -40°C to +75°C

弯曲半径

Installation Min.
1.9 in (48 mm)

最大拉伸张力

47 lb (21 kg)

线缆毛重

26 磅/1000 英尺

环境适应性

室外——架空，室内，架空——仅黑色，承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1581

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

CMX

AWM合规性

AWM 1354

CEC / C（UL）合规性

CMX

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

88240, 82240

更新和修订

修订号：0.541 修订日期：02-20-2026

脚注

C——采用木线盘收线。

更新和修订

修订号：0.541 修订日期：02-20-2026

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8240 010100 黑色 线盘 100 ft 612825196761
8240 010500 黑色 线盘 500 ft 612825196785 C
8240 010U500 黑色 非盘绕式 500 ft 612825358664
8240 0101000 黑色 线盘 1,000 ft 612825196778 C
8240 010U1000 黑色 非盘绕式 1,000 ft 612825196747
8240 0105000 黑色 线盘 5,000 ft 612825196730 C
