产品编号: 8866

导线，#18 Str TC，导电 PO/PO Ins，PVC Jkt，40kV

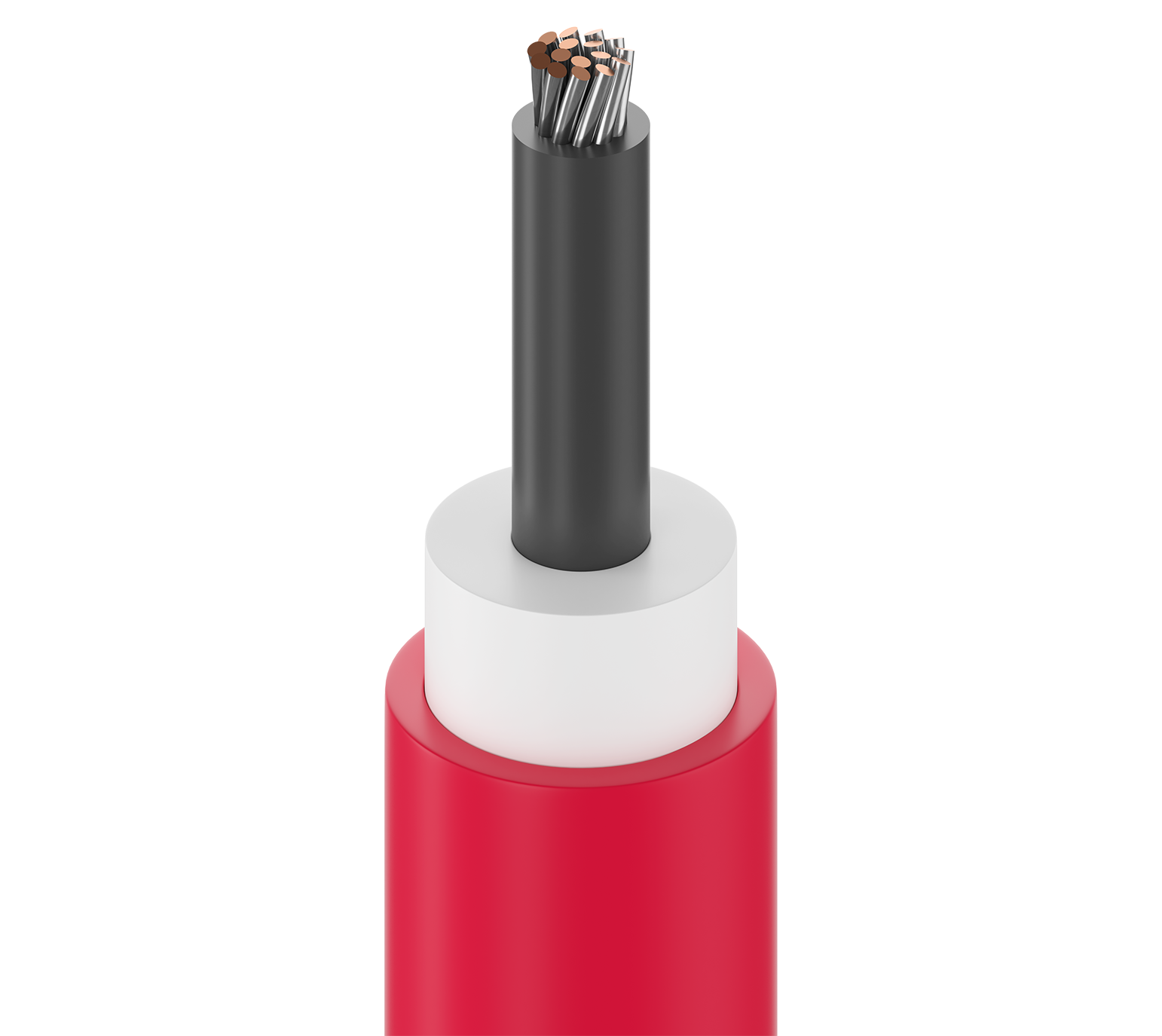

低温塑料引线，18AWG（16x30）镀锡铜，导电 PO/PO 绝缘，PVC 外护套，40kV

  • 上架时间:
    全球
  • 状态:
    有源
8866
  • 8866
1 的 1

规格

Expand All

适合应用

电子设备内部接线、高压应用

导体

Element No. of Elements Size Stranding Material
Conductor(s) 1 18 AWG 16x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter
PO - Polyolefin 0.057 in (1.4 mm) 0.178 in (4.52 mm)

绝缘表注意事项

.008 英寸导电聚乙烯绞线。

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.208 in (5.28 mm)

线缆外廓直径（标称）

0.208 in (5.28 mm)

电气设备

Nom. Conductor DCR Max. Current
1.25 Ohm/1000ft Single conductor in free air @ 30ºC: 62.0 A

电压

Voltage Rating Breakdown Voltage
40,000 V DC, 11,000 V RMS (AC (60 Hertz)) 80,000 V (DC)

温度

UL Temperature Operating
80°C -40°C To +80°C

弯曲半径

Stationary Min. Installation Min.
2.08 in (52.8 mm) 2.08 in (52.8 mm)

最大拉伸张力

53 lb (24 kg)

线缆毛重

20 磅/1000 英尺

环境适应性

户外

可持续发展

CA Prop 65

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

更新和修订

修订编号：0.477 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.477 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8866 002100 红色 线盘 100 ft 612825217091
8866 002500 红色 线盘 500 ft 612825217107 C
8866 002U500 红色 线盘 500 ft 612825217084
