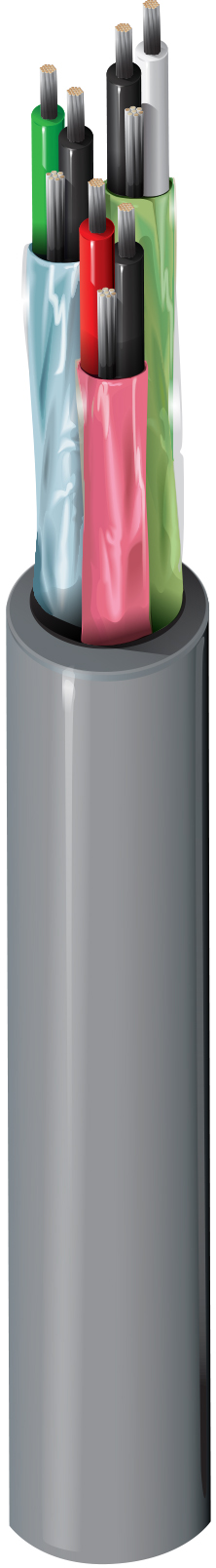

产品编号： 88777
Audio, Control & Instrument, #22-3pr, FEP, Indiv. Foil, FEP Jkt, CMP
Audio, Control & Instrument Cable, 22 AWG stranded (7x30) tinned copper conductor, FEP insulation, twisted pairs individually shielded with Beldfoil® (100% coverage), overall jacket per table below, 22 AWG stranded tinned copper drain wire.
-
可用性：
全球
-
全球库存：
已上市
规格
产品概述
| 适合应用 | 极端高/低温环境； 耐化学性； 户外和埋设应用； 低压模拟信号（4-20ma, 0-10v, ...)；低压数字控制 (24v, …）；线路电平音频；语音通信；面板布线 |
|---|
构造详情
导体
| 元件 | 元件数 | 尺寸 | 绞合 | 材料 |
|---|---|---|---|---|
| 线对 | 3 | 22AWG | 7x30 | TC - 镀锡铜 |
绝缘
| 元件 | 材料 | 标称厚度 | 标称绝缘直径 | 色标 |
|---|---|---|---|---|
| 线对 | FEP - 氟化乙丙烯 | 0.010 in（0.25 mm） | 0.049 in（1.2 mm） | 黑/红，黑/白，黑/绿 |
内屏蔽
| 元件 | 屏蔽类型 | 材料 | 覆盖率 | 引流线类型 | 备注 |
|---|---|---|---|---|---|
| 线对 | 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% | 22 AWG (19x34) TC | 每对 |
外层护套
| 材料 | 标称厚度 | 标称直径 |
|---|---|---|
| FEP - 氟化乙丙烯 | 0.015 in（0.38 mm） | 0.236 in（5.99 mm） |
|
线缆外廓直径（标称） |
0.236 in（5.99 mm） |
|---|
电气特性
电气设备
| 元件 | 标称导体DCR | 最大导体DCR | 标称内屏蔽DCR | 导体到导体标称电容 | 导体到其他（导体+屏蔽）标称电容 | 标称特性阻抗 | 标称传输速度 | 最大电流 |
|---|---|---|---|---|---|---|---|---|
| 线对 | 18.2 Ohm/1000ft | 160 Ohm/km (49 Ohm/1000ft) | 11.54 Ohm/1000ft (37.86 Ohm/km) | 31 pF/ft (100 pF/m) | 67 pF/ft (220 pF/m) | 50 Ohm | 69% | 25ºC条件下每根导体2.8Amp |
电压
| UL额定电压 |
|---|
| 300 （CMG） |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 150°C | -70°C至+200°C |
弯曲半径
| 静态最小值 | 安装最小值 |
|---|---|
| 2.3 in（58 mm） | 2.3 in（58 mm） |
|
最大拉伸张力 |
64.1 lb (29.1 kg) |
|---|---|
|
线缆毛重 |
37 lb/1000ft |
标准与合规性
|
环境适应性 |
室内，耐晒，抗紫外线，耐油 |
|---|---|
|
可持续发展 |
CA Prop 65 |
|
阻燃性/遇火反应 |
NFPA 262 (UL910), FT6, IEC 60332-1-2 |
|
CPR合规性 |
CPR Euroclass：Eca |
|
NEC/UL合规性 |
CMP第 800条 |
|
CEC / C（UL）合规性 |
CMP |
|
欧洲指令合规性 |
欧盟CE标志、REACH、欧盟指令2012/19/EU （WEEE） |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
|
非静压室编号 |
8777 |
