产品编号： 89842

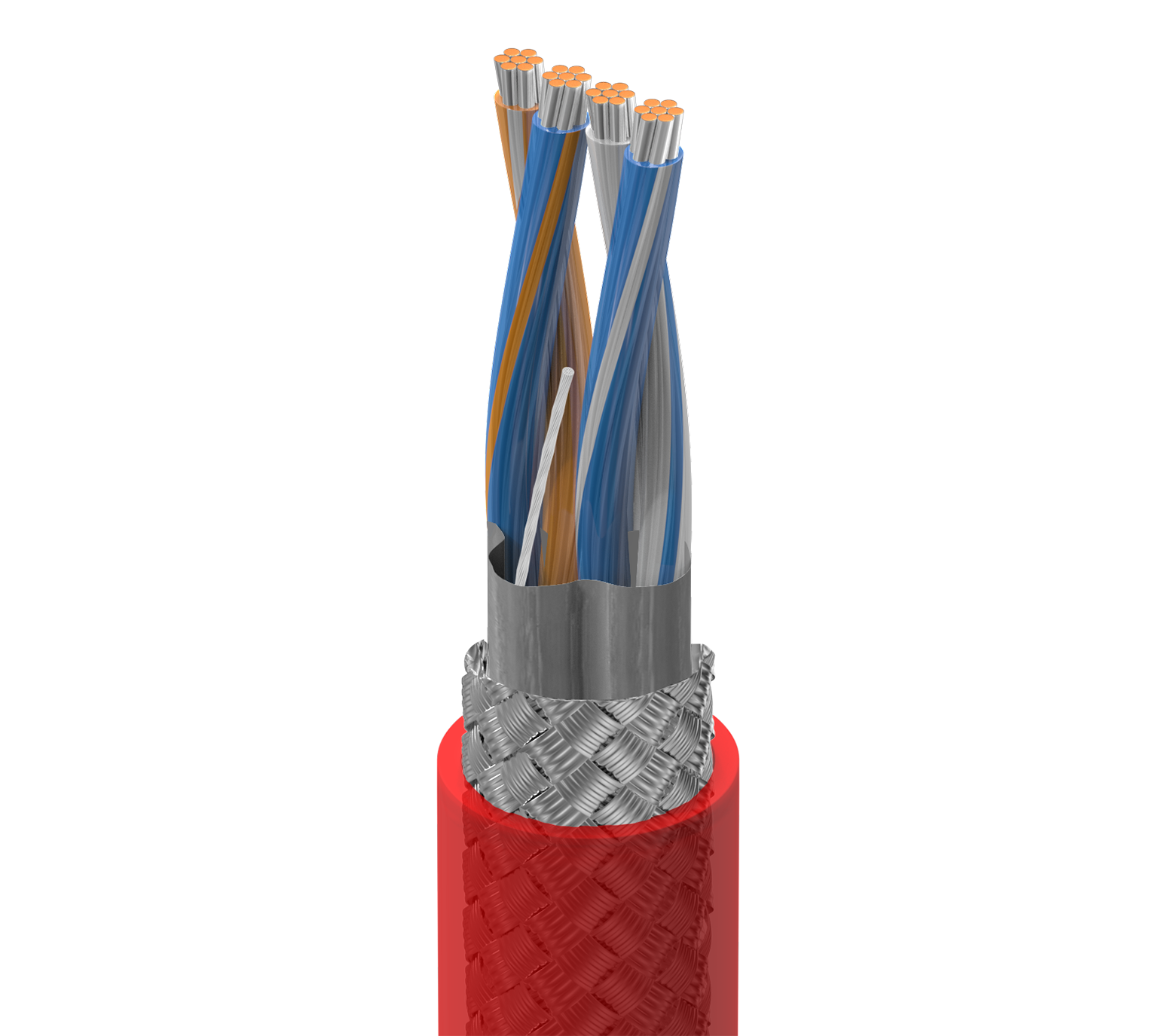

RS485, 2对#24绞合TC, FEP绝缘, OS+TC编织, FEP护套, CMP

RS-485, 2对24AWG (7x32)镀锡铜, FEP绝缘, 整体Beldfoil®+镀锡铜编织 (90%) 屏蔽, FEP外部护套, CMP

  • 可用性：
    全球
  • 地位：
    有源
89842
  • 89842
1 的 1

规格

全部展开

适合应用

RS-485, POS；计算机通信；低压模拟信号 (4-20ma, 0-10v, ...)；低压数字控制(24v, …)；线路电平音频；面板布线；串行通信 (RS-485标准)，包括PLC, VFD, HMI, 电机, RTU, SCADA, 等（在长距离嘈杂环境中）, 等

导体

元件 元件数 尺寸 绞合 材料
线对 2 24AWG 7x32 TC - 镀锡铜

绝缘

元件 材料 标称厚度 标称绝缘直径 色标
线对 FEP - 氟化乙丙烯（发泡） 0.023 in（0.58 mm） 0.070 in（1.8 mm） 白色/蓝条纹和蓝色/白条纹，白色/橙条纹和橙色/白条纹

外屏蔽

屏蔽类型 材料 覆盖率 引流线类型
屏蔽胶带 双层结构（铝+聚乙烯） 100% 24 AWG (7x32) TC
编织 镀锡铜（TC） 90%

外层护套

材料 标称厚度 标称直径
FEP - 氟化乙丙烯 0.020 in（0.51 mm） 0.345 in（8.76 mm）

线缆外廓直径（标称）

0.345 in（8.76 mm）

电气设备

元件 标称导体DCR 导体到导体标称电容 导体到其他（导体+屏蔽）标称电容 标称特性阻抗 标称传输速度 最大电流
线对 24 Ohm/1000ft 12 pF/ft (39 pF/m) 22 pF/ft 120 Ohm 76% 25ºC条件下每根导体4Amp

标称外屏蔽DCR

3.1 Ohm/1000ft (10 Ohm/km)

高频（标称/典型）

元件 频率[MHz] 标称插入损耗（衰减）
线对 1 0.6 dB/100ft

电压

UL额定电压
300 V (CMP)

温度

UL温度 运行
200°C -70°C至+200°C

弯曲半径

静态最小值 安装最小值
3.25 in（82.6 mm） 3.25 in（82.6 mm）

最大拉伸张力

68 lb（31 kg）

线缆毛重

44 lb/1000ft

环境适应性

室内，耐油

阻燃性/遇火反应

NFPA 262, UL 910（静压室），FT6, IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CMP第 800条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

非静压室编号

9842

备注

耐油和耐气

更新和修订

修订编号：0.538 修订日期：2025年02月03日

更新和修订

修订编号：0.538 修订日期：2025年02月03日


报告错误

零件编号

货号 颜色 UPC 脚注
89842 0021000 红色 612825221333 C
89842 002500 红色 612825221340 C
