产品编号: 9927

RS232/423 低电容，#24-4c，FPO，O/A 箔 + 编织线，PVC Jkt，CM

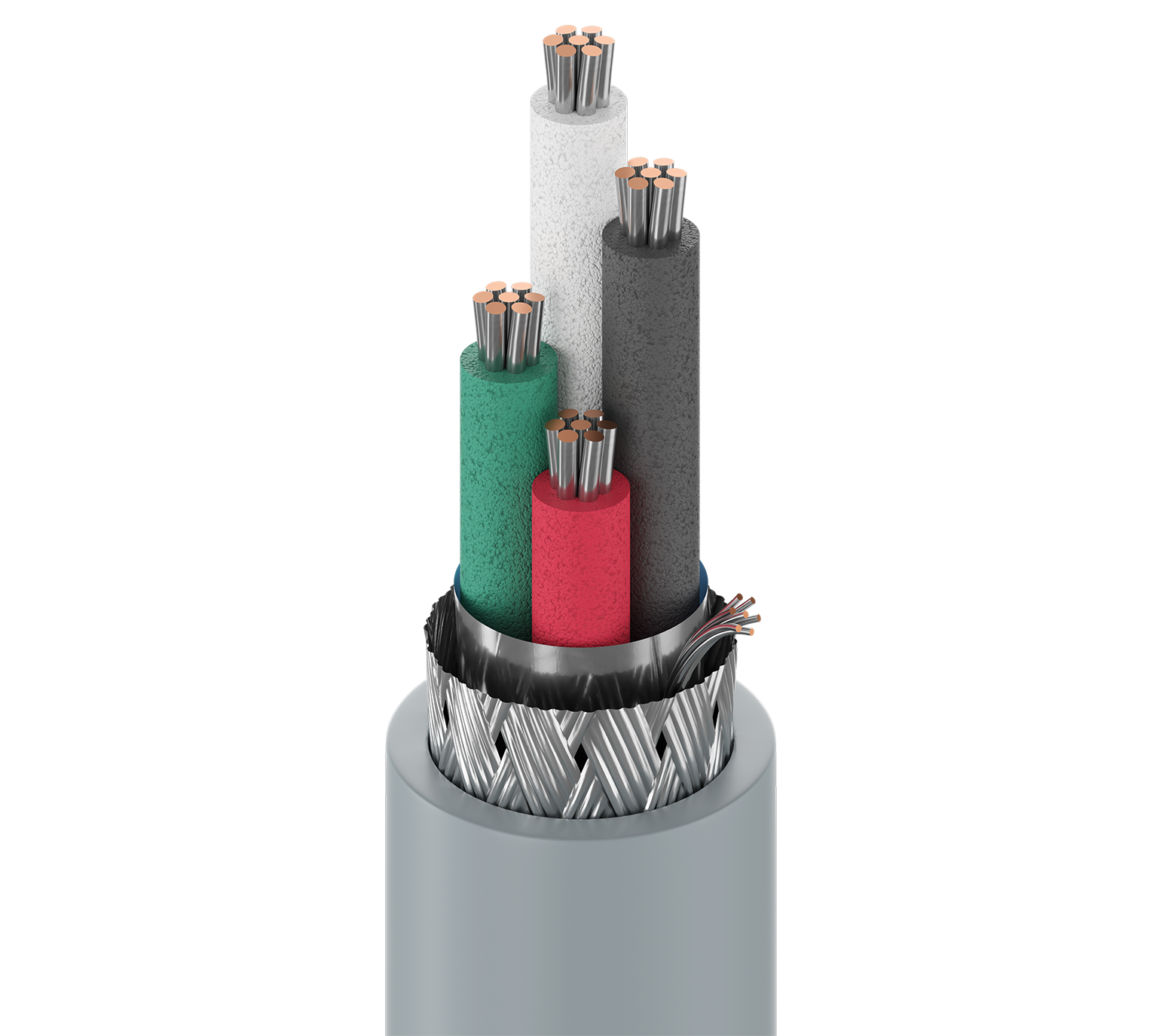

计算机 EIA RS-232/423 电缆，24 AWG 绞合（7x32）镀锡铜导体，Datalene® 绝缘，整体 Beldfoil®（100% 覆盖率）+ 镀锡铜编织屏蔽（65% 覆盖率），排扰线，PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9927
  • 9927
1 的 1

规格

Expand All

适合应用

RS-232 延长距离 & RS-423 应用；计算机通信；低压模拟信号（4-20mA、0-10V 等）；低压数字控制（24V、…）；线路电平音频；面板布线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene (Foam) 0.013 in (0.33 mm) 0.049 in (1.2 mm) Black, White, Red, Green

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 65%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.209 in (5.31 mm)

线缆外廓直径（标称）

0.209 in (5.31 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 24 Ohm/1000ft 12 pF/ft (39 pF/m) 22 pF/ft (72 pF/m) 0.21 µH/ft (0.69 µH/m) 78% 1.8 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

5.31 欧姆/1000 英尺（17.4 欧姆/公里）

电压

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

温度

UL Temperature Operating
60°C (UL CM);80°C (UL AWM 2464) -30°C to +80°C

弯曲半径

Stationary Min. Installation Min.
2.5 in (64 mm) 2.5 in (64 mm)

最大拉伸张力

50 lb (23 kg)

线缆毛重

27 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1685 UL 装载 ，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

Article 800, CM

AWM合规性

AWM 2919

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

Datalene® 绝缘特性包括低介电常数和低耗散因数，可实现高速、低失真数据处理。 物理特性包括良好的抗压性和轻质。

更新和修订

修订编号：0.536 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.536 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
9927 060100 铬黄 612825263883
9927 0601000 铬黄 612825263890 C
9927 060500 铬黄 612825263906 C
9927 0605000 铬黄 612825263913
