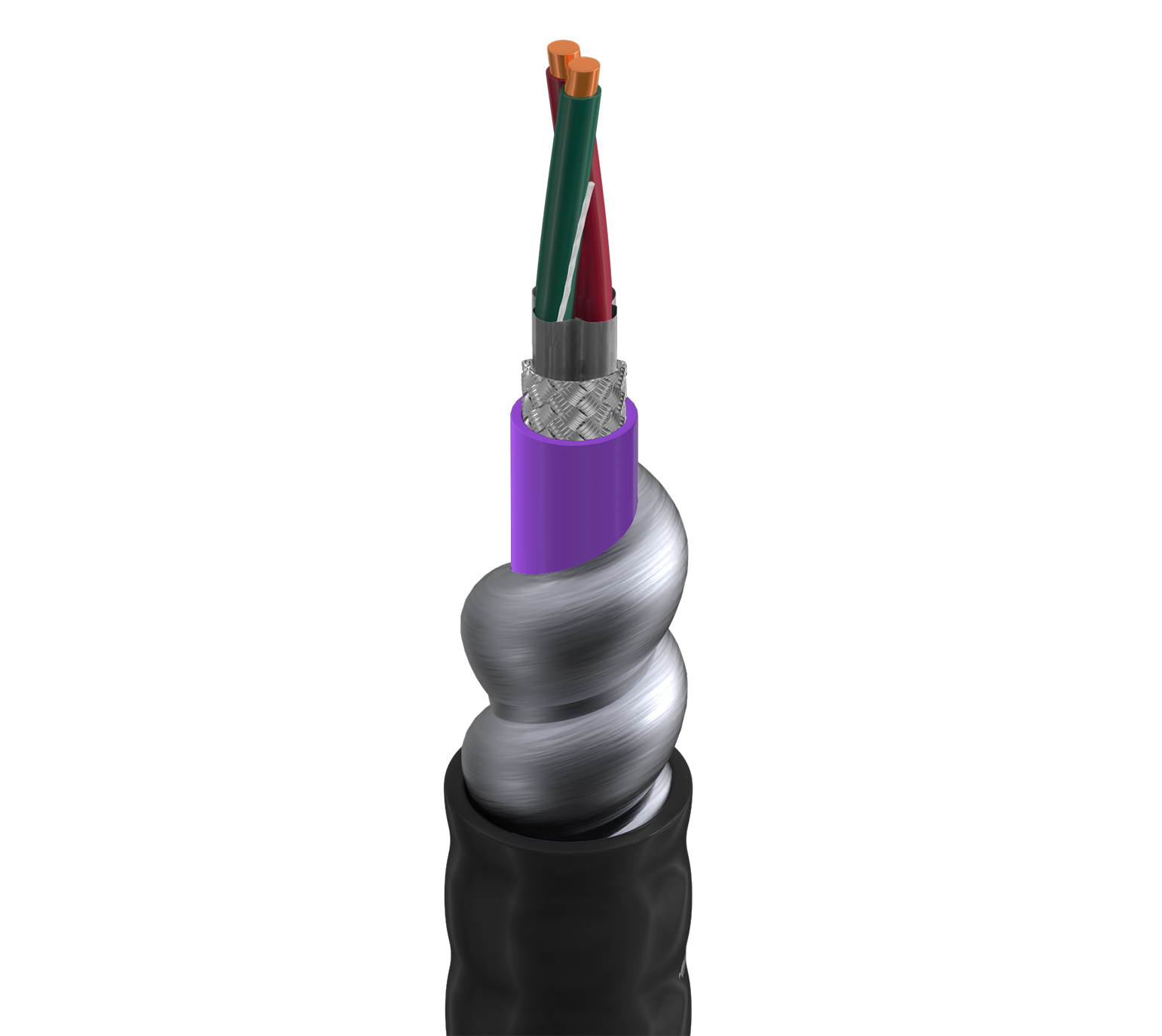

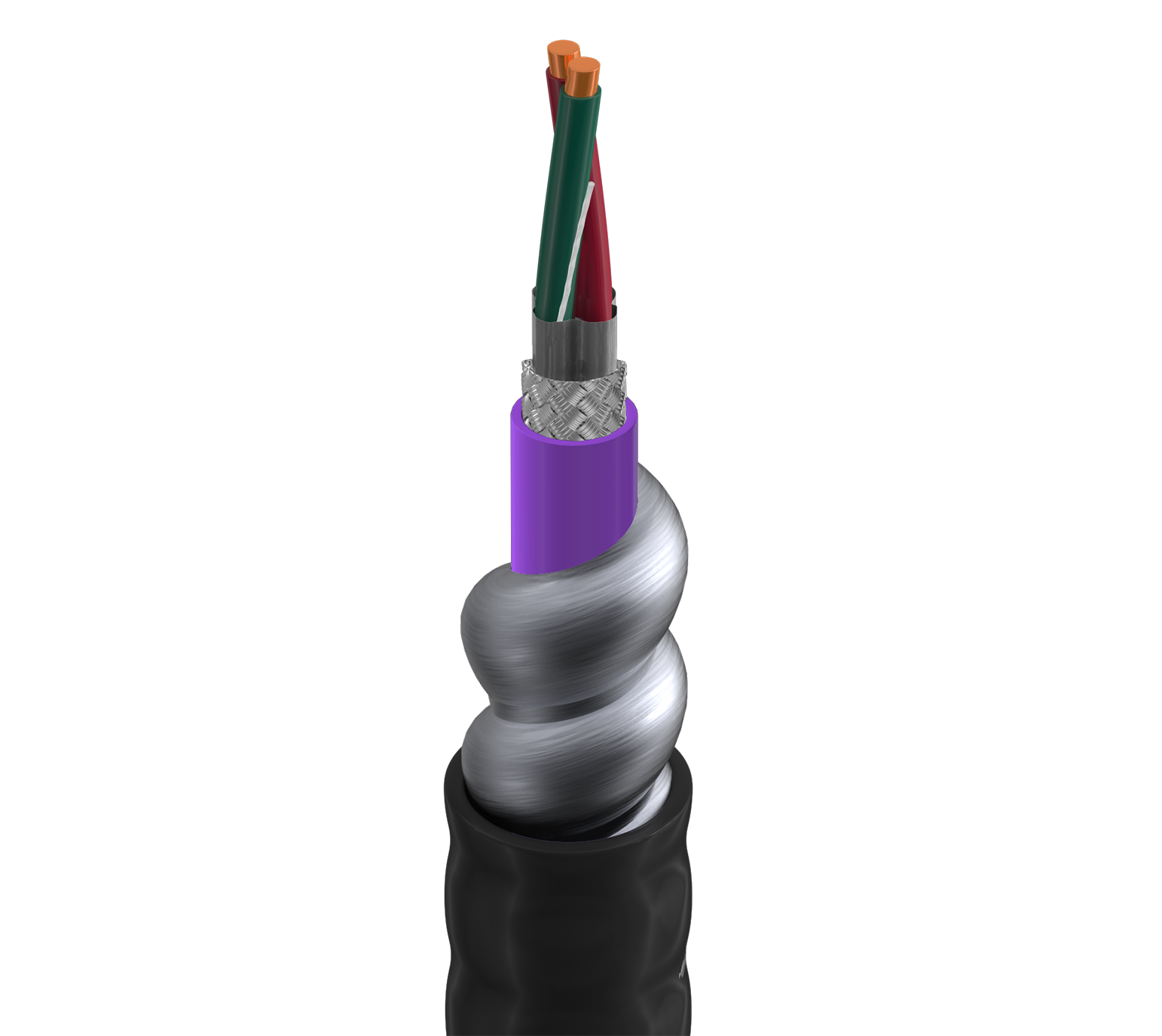

产品编号: 123107A

RS485、2 Pr #22 Str TC、PE Ins、OS+TC Brd、PVC Jkt、AIA Armor、PVC Jkt、CM、PLTC

RS-485，2 对 22AWG (7x30) 镀锡铜线，PE 绝缘，Beldfoil®+ 镀锡铜编织 (65%) 整体屏蔽，PVC 内护套，铝联锁铠装，PVC 外护套，CM，PLTC

  • 上架时间:
    全球
  • 状态:
    有源
123107A
  • 123107A
1 的 1

规格

Expand All

适合应用

暴露于啮齿动物、挤压或切割力、掩埋、串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，在长距离嘈杂环境中，户外如太阳能、照明等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.025 in (0.64 mm) 0.079 in (2.0 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe HDPE

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

内护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.053 in (1.3 mm) 0.350 in (8.89 mm)

铠装

Armor Type & Material Armor Thickness Armor Material Diameter
AIA - Aluminum Interlock Armor 0.025 in 0.560 in

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.690 in (17.5 mm)

线缆外廓直径（标称）

0.690 in (17.5 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 18.7 Ohm/1000ft 11 pF/ft (36 pF/m) 20.9 pF/ft (68.6 pF/m) 120 Ohm 78% 2.7 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

2.95 欧姆/1000 英尺（9.68 欧姆/公里）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating Installation
60°C -40°C to +60°C -20°C To +60°C

温度表注意事项

-40 摄氏度

弯曲半径

Stationary Min. Installation Min.
8.5 in (220 mm) 8.5 in (220 mm)

最大拉伸张力

200 lb (91 kg)

线缆毛重

172 磅/1000 英尺

环境适应性

室内，户外，耐晒，耐油

阻燃性/遇火反应

UL 1685 UL荷载，IEEE 1202

NEC/UL合规性

《公司法》、《公共合同法》第 725 条、第 800 条

CEC / C（UL）合规性

CMG, HLBCD

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.403 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.403 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
123107A 0105000 黑色 线盘 5,000 ft 612825109631 C Z
