产品编号: 129841

RS485、1 Pr #24 Str TC、PE Ins、OS+TC Brd、PVC Jkt、AIA Armor、PVC Jkt、CM

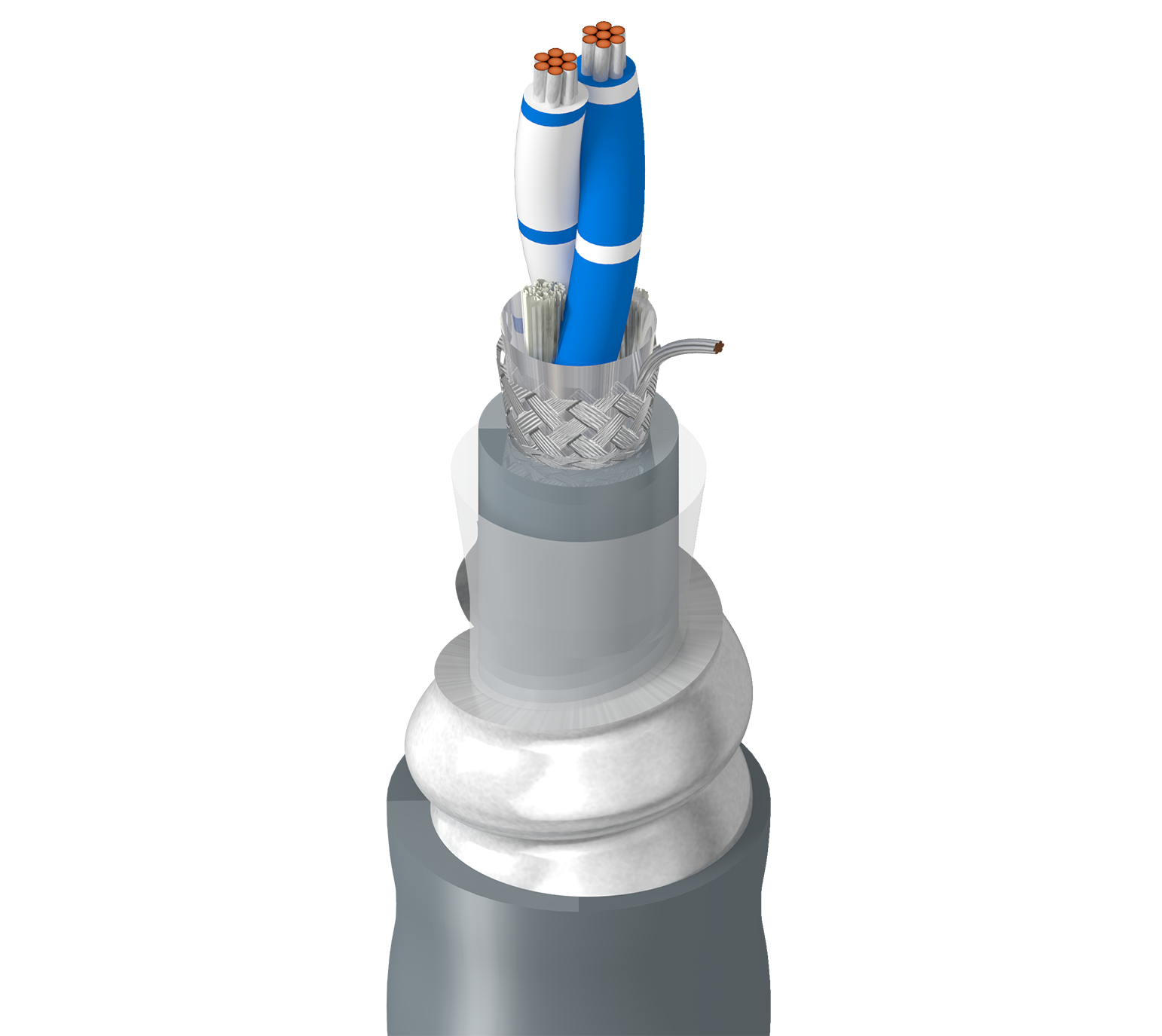

RS-485，1 对 24AWG (7x32) 镀锡铜线，PE 绝缘，Beldfoil®+ 镀锡铜编织 (90%) 整体屏蔽，PVC 内护套，铝联锁铠装，PVC 外护套，CM

  • 上架时间:
    全球
  • 状态:
    有源
129841
  • 129841
1 的 1

规格

Expand All

适合应用

暴露于啮齿动物、挤压或切割力、掩埋、POS、串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，在长距离嘈杂环境中，户外如太阳能、照明等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Pair(s) PE - Polyethylene 0.023 in (0.58 mm) White/Blue Stripe & Blue/White Stripe

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

内护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.232 in (5.89 mm)

铠装

Armor Type & Material
AIA - Aluminum Interlock Armor

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.512 in (13.0 mm)

线缆外廓直径（标称）

0.512 in (13.0 mm)

电气设备

Element Nom. Characteristic Impedence Max. Current
Pair(s) 120 Ohm 2.1 Amps per Conductor at 25ºC

高频（标称/典型）

Element Frequency [MHz]
Pair(s) 1

电压

UL Voltage Rating
300 V (CM)

温度

UL Temperature
80°C

温度表注意事项

-40℃ 加拿大

最大拉伸张力

200 lb (91 kg)

线缆毛重

126 磅/1000 英尺（188 千克/公里）

环境适应性

户外，耐晒

阻燃性/遇火反应

UL1685 UL荷载

NEC/UL合规性

Article 800, CM

CEC / C（UL）合规性

CMG

更新和修订

修订编号：0.114 修订日期：02-15-2024

更新和修订

修订编号：0.114 修订日期：02-15-2024
