产品编号: 189841

RS485、1 Pr #24 Str TC、PE Ins、OS+TC Brd、PVC Jkt、CCA 铠装、PVC Jkt、CM

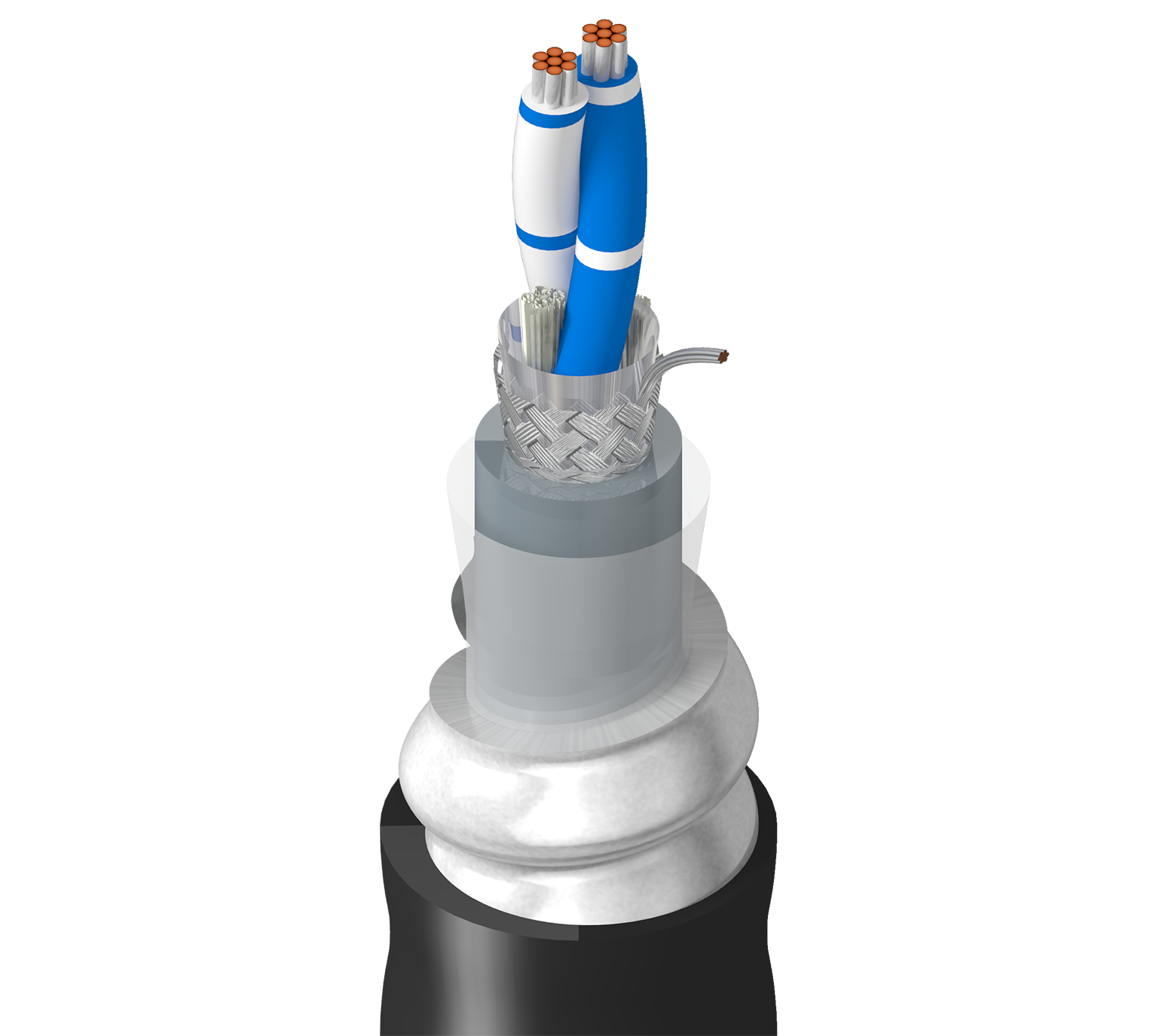

RS-485，1 对 24AWG (7x32) 镀锡铜线，PE 绝缘，Beldfoil®+ 镀锡铜编织 (90%) 整体屏蔽，PVC 内护套，连续铸铝铠装，PVC 外护套，CM

  • 上架时间:
    全球
  • 状态:
    有源
189841
  • 189841
1 的 1

规格

Expand All

适合应用

暴露于啮齿动物、挤压或切割力、掩埋、POS、串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，在长距离嘈杂环境中，户外如太阳能、照明等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Pair(s) PE - Polyethylene 0.023 in (0.58 mm) White/Blue Stripe & Blue/White Stripe

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

内护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.232 in (5.89 mm)

铠装

Armor Type & Material
CCAA - Continuously Corrugated Aluminum Armor

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.050 in (1.3 mm) 0.515 in (13.1 mm)

线缆外廓直径（标称）

0.515 in (13.1 mm)

电气设备

Element Nom. Characteristic Impedence
Pair(s) 120 Ohm

高频（标称/典型）

Element
Pair(s)

电压

UL Voltage Rating
300 V (CM)

环境适应性

户外，耐晒

NEC/UL合规性

Article 800, CM

CEC / C（UL）合规性

CM

更新和修订

修订编号：0.60 修订日期：02-15-2024

更新和修订

修订编号：0.60 修订日期：02-15-2024
