产品编号: 3072F

Blue Hose®，1 Pr #18 Str TC，PP Ins，OS+TC Brd，PVC Jkt，600V TC，PLTC

适用于 Data Highway Plus 的 Blue Hose®，1 对 18AWG (7x26) 镀锡铜线，PP 绝缘，Beldfoil®+ 镀锡铜编织 (55%) 整体屏蔽，PVC 外护套，600V TC，PLTC

  • 上架时间:
    全球
  • 状态:
    有源

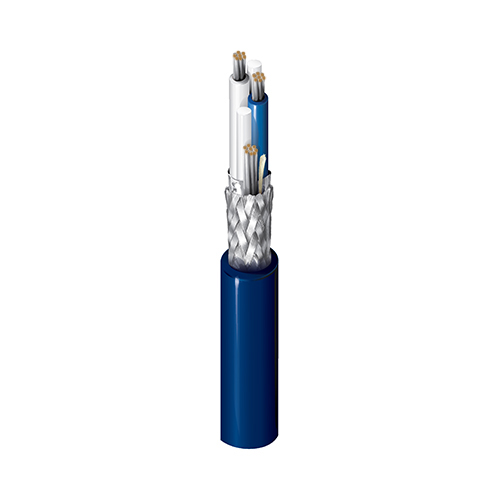

3072F
  • 3072F
1 的 1

规格

Expand All

适合应用

恶劣环境、工业物联网、工厂或过程自动化、视频、音频、数据通信等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 7x26 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PP - Polypropylene 0.025 in (0.64 mm) 0.096 in (2.4 mm) Blue & White Flame Retardant

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC
Braid Tinned Copper (TC) 55%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.053 in (1.3 mm) 0.324 in (8.23 mm)

外护套1表说明

夹克外径 +/- 0.006

线缆外廓直径（标称）

0.324 in (8.23 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 7.2 Ohm/1000ft 19.5 pF/ft (64.0 pF/m) 78 Ohm 1.58 ns/ft 0.12 µH/ft (0.39 µH/m) 65% 5.2 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

2.1 欧姆/1000 英尺（6.9 欧姆/公里）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.52 dB/100ft
10 1.98 dB/100ft
50 3.78 dB/100ft
100 5.35 dB/100ft
200 7.57 dB/100ft
400 10.7 dB/100ft

电压

UL Voltage Rating Voltage Rating
600 V (TC), 300 V (CMG, PLTC) 150 V (ITC)

温度

UL Temperature Operating
75°C -40°C to +75°C

弯曲半径

Stationary Min. Installation Min.
3 in (76 mm) 4 in (100 mm)

最大拉伸张力

85 lb (39 kg)

线缆毛重

64 磅/1000 英尺

环境适应性

室内，户外，耐晒，耐油

阻燃性/遇火反应

UL 1685 FT4 负载，FT4，IEEE 1202

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

第 336 条、第 725 条、第 727 条、第 800 条、TC

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

P-MSHA-SC-182/7

备注

对于 CPE 护套版本，请订购零件编号 YM45044。

更新和修订

修订编号：0.576 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

更新和修订

修订编号：0.576 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
3072F C55500 蓝色，开罗 线盘 500 ft 612825140092 C N
3072F C551000 蓝色，开罗 线盘 1,000 ft 612825140054 C
3072F C555000 蓝色，开罗 线盘 5,000 ft 612825140108 C
3072F C5510000 蓝色，开罗 线盘 10,000 ft 612825140061 C N
