产品编号: 3076F

现场总线，1 Pr #18 Str TC，PP Ins，OS，PVC Jkt，柔性 SUN RES OIL RES，PLTC-ER，ITC-ER，CMX-Outdoor，CM

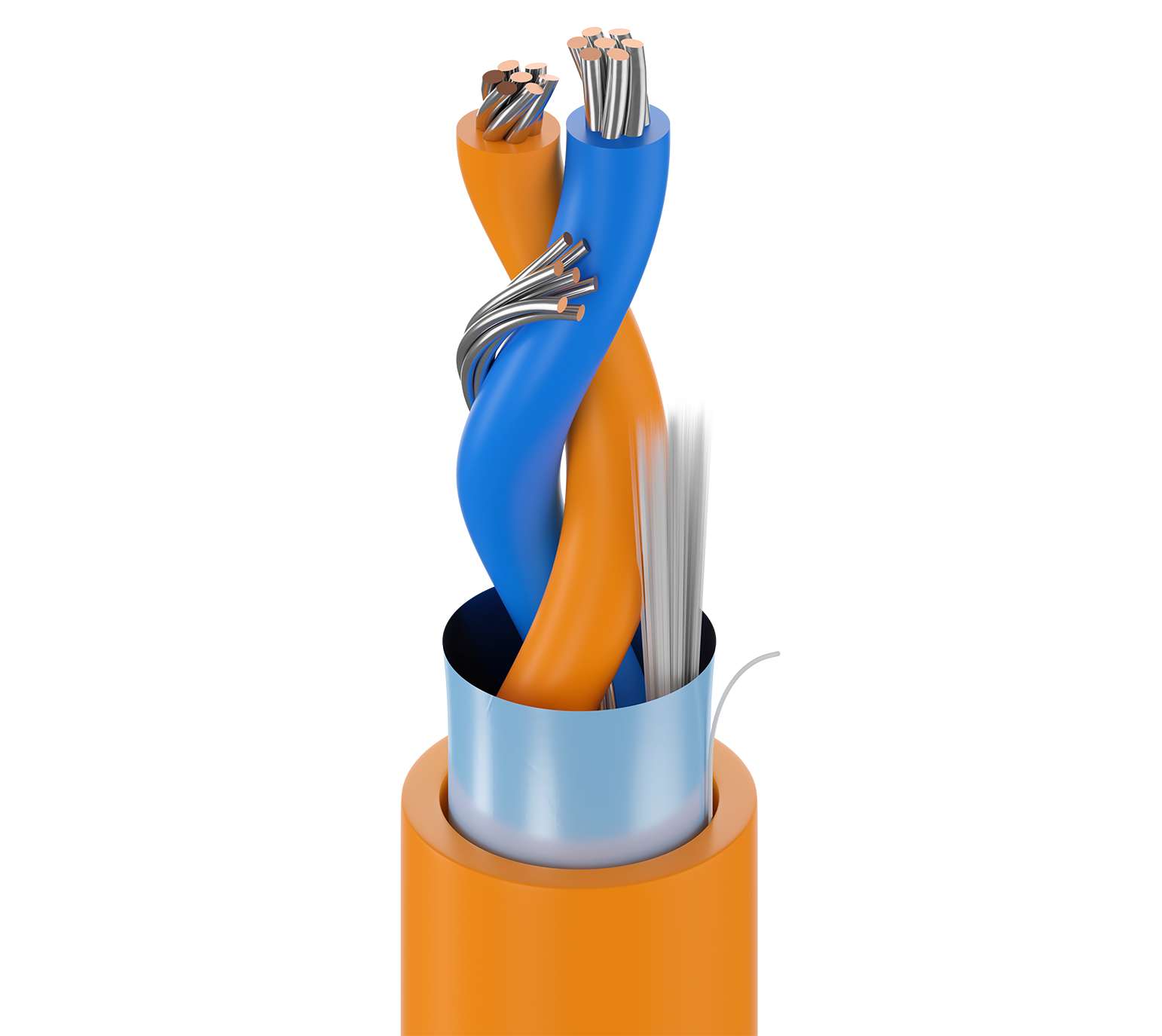

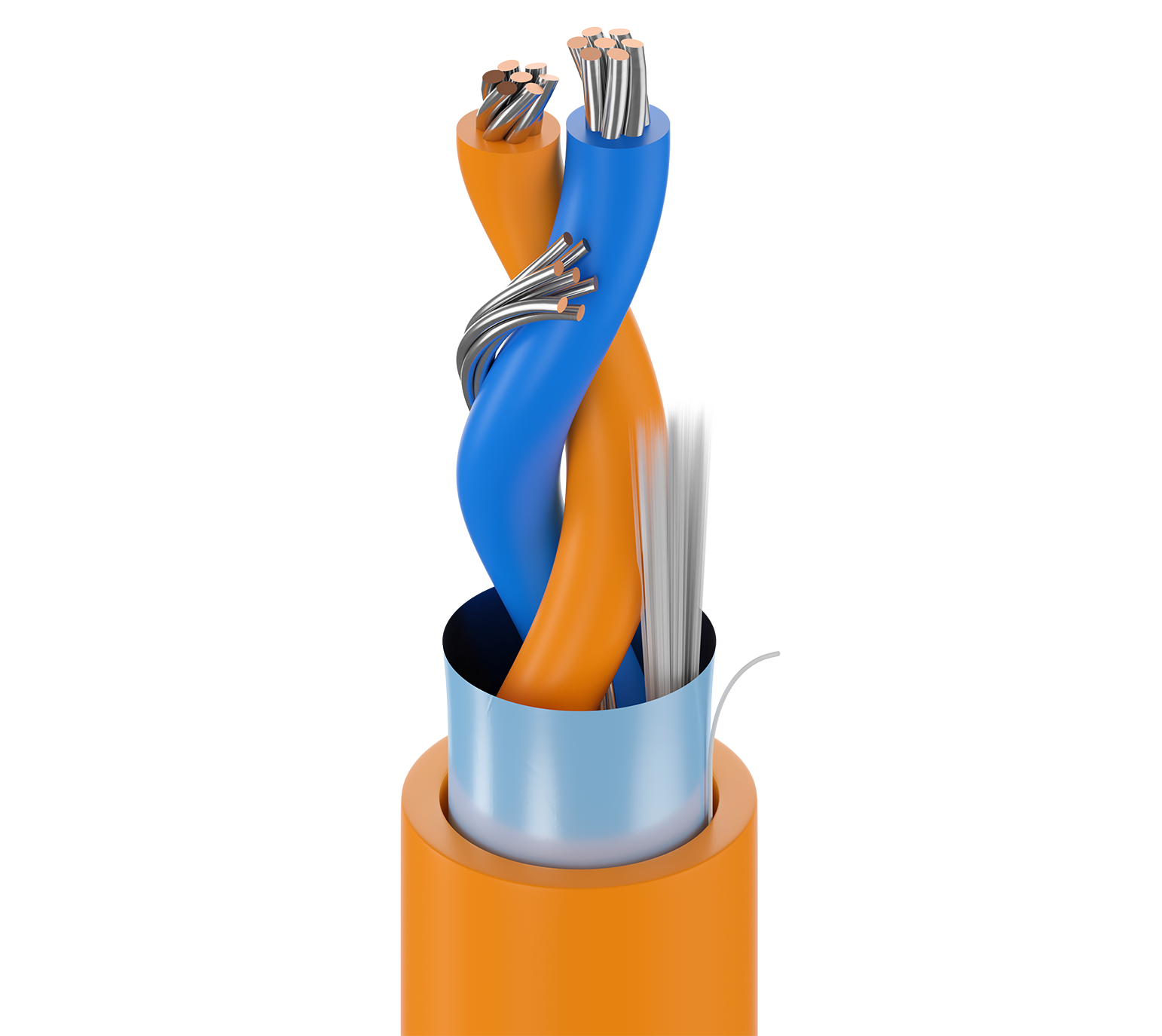

现场总线，1 对 18AWG (7x26) 镀锡铜线，PP 绝缘，整体 Beldfoil® 屏蔽，PVC 外护套，柔性 SUN RES OIL RES，PLTC-ER，ITC-ER，CMX-Outdoor，CM

  • 上架时间:
    全球
  • 状态:
    有源
3076F
  • 3076F
1 的 1

规格

Expand All

适合应用

暴露于啮齿动物、挤压或切割力、恶劣环境数字和串行双向通信、石油和天然气开采和精炼场所、石化、Profibus 过程自动化或 Foundation FieldBus 过程自动化、极端温度环境、暴露于湿度/水分、灰尘和油、偏远地区长距离应用等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 7x26 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.022 in (0.56 mm) 0.088 in (2.2 mm) Blue & Orange

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.050 in (1.3 mm) 0.280 in (7.11 mm)

外护套1表说明

夹克外径 +/- 0.010

线缆外廓直径（标称）

0.280 in (7.11 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Shield Max. Capacitance Unbalance Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 7.2 Ohm/1000ft 45 pF/ft (150 pF/m) 1.2 pF/ft 100 Ohm 0.19 µH/ft (0.62 µH/m) 66% 5.2 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

8.5 欧姆/1000 英尺（28 欧姆/公里）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 0.039 0.08 dB/100ft

电压

UL Voltage Rating
300 V (CM, PLTC-ER), 150 V (ITC-ER)

温度

UL Temperature Operating
105°C -40°C to +105°C

弯曲半径

Stationary Min. Installation Min.
6.5 in (170 mm) 2.80 in (71.1 mm)

最大拉伸张力

60 lb (27 kg)

线缆毛重

44 磅/1000 英尺

环境适应性

室内，室外，耐晒，防油，防油，埋设

阻燃性/遇火反应

UL 1685 UL荷载, FT4, IEEE 1202, IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

第 725 条、第 727 条、第 800 条、CMG、ITC、PLTC、TC

CEC / C（UL）合规性

CMG

ISO/IEC合规性

IEC 61158-2

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

其他标准合规性

ISA/SP-50 A型

备注

现场总线：橙色外壳。 Profibus PA：本质安全蓝色夹克。 护套直径公差： +/- .010

更新和修订

修订编号：0.535 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

更新和修订

修订编号：0.535 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
3076F 0061000 浅蓝色 线盘 1,000 ft 612825140269 C
3076F 00310000 橙色 612825140214 C N
3076F 003250 橙色 线盘 250 ft 612825140221 C
3076F 003500 橙色 线盘 500 ft 612825140245 C
3076F 0031000 橙色 线盘 1,000 ft 612825140207 C
3076F 0032500 橙色 线盘 2,500 ft 612825140238 C
3076F 0035000 橙色 线盘 5,000 ft 612825140252 C N
