产品编号: 3077F

现场总线，1 Pr #22 Str TC，PP Ins，OS，PVC Jkt，柔性，PLTC，ITC，CM

现场总线，1 对 22AWG (7x30) 镀锡铜线，PP 绝缘，Beldfoil® 整体屏蔽，PVC 外护套，柔性，PLTC，ITC，CM

  • 上架时间:
    全球
  • 状态:
    有源

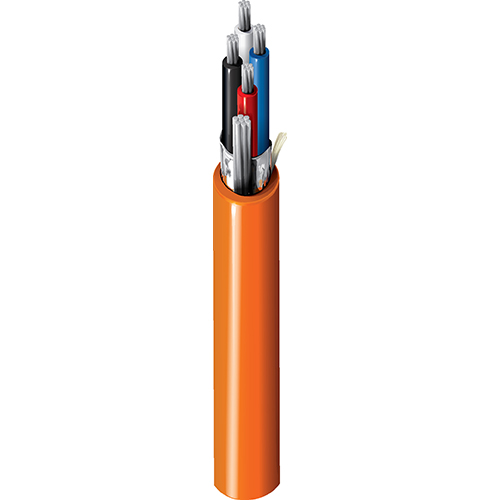

3077F
  • 3077F
1 的 1

规格

Expand All

适合应用

恶劣环境数字和串行双向通信、石油和天然气开采和精炼现场、石油化工、Profibus 过程自动化或基金会现场总线过程自动化、极端温度环境、暴露于湿度/水分、灰尘和油、偏远地区长距离应用等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Pair(s) PP - Polypropylene 0.015 in (0.38 mm) Blue & Orange

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.037 in (0.94 mm) 0.197 in (5.00 mm)

线缆外廓直径（标称）

0.197 in (5.00 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Shield Max. Capacitance Unbalance Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 17.1 Ohm/1000ft (56.1 Ohm/km) 44 pF/ft (140 pF/m) 1.2 pF/ft 100 Ohm 0.2 µH/ft (0.66 µH/m) 66% 2.5 Amps per Conductor

标称外屏蔽 DCR@Cond DCR1-cnv

11.4 欧姆/1000 英尺（37.4 欧姆/公里）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation) [dB/100ft]
Pair(s) 0.039 0.14

电压

UL Voltage Rating
300 V (CM, PLTC), 150 V (ITC)

温度

UL Temperature Operating
105°C -30°C to +105°C

最大拉伸张力

27 lb (12 kg)

线缆毛重

18 磅/1000 英尺（27 千克/公里）

环境适应性

户外，耐晒

阻燃性/遇火反应

UL1685 UL 负载，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

第 725 条、第 727 条、第 800 条、CM、ITC、PLTC

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

CPE & 低烟外套可选。

更新和修订

修订编号：0.525 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

更新和修订

修订编号：0.525 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
3077F 003500 橙色 线盘 500 ft 612825140306 C N
3077F 0031000 橙色 线盘 1,000 ft 612825140290 C N
