产品编号: 3105Z

RS-485、1 Pr、22AWG、Str TC、PE Ins、OS+TC Brd、LSZH-TS Jkt、CMG、PLTC、Sun Res

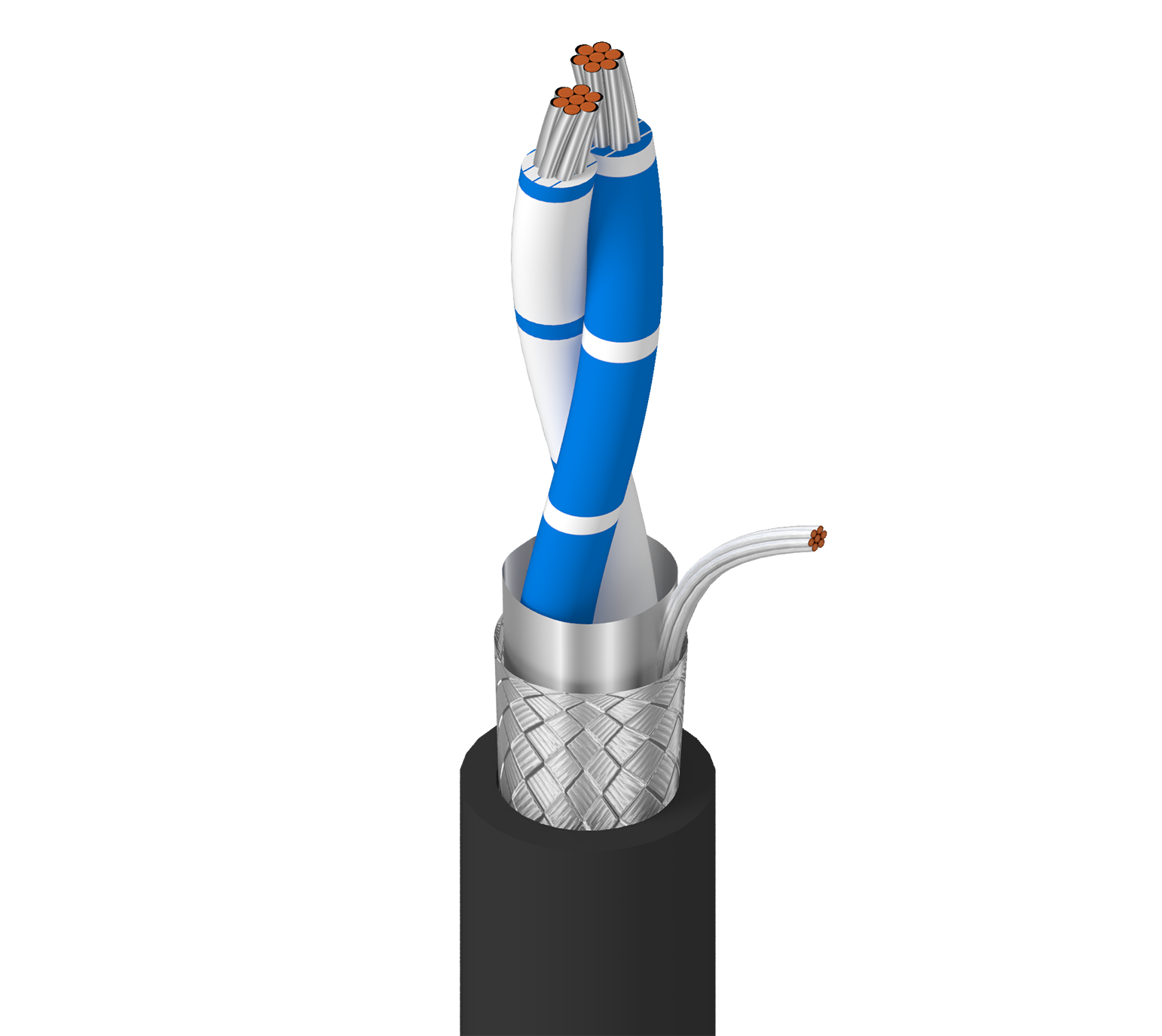

MarineTuff RS-485，120 欧姆，1 对 22AWG (7x30) 镀锡铜 Datalene® 绝缘体，整体箔 + 65% 镀锡铜编织，LSZH 热固性护套，CMG，PLTC，SUN RES，ABS (21-2090759-PDA-DUP)

  • 上架时间:
    全球
  • 状态:
    有源
3105Z
  • 3105Z
1 的 1

规格

Expand All

适合应用

恶劣环境、工业物联网、工厂或过程自动化、视频、音频、数据通信等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.029 in (0.74 mm) White/Blue Stripe & Blue/White Stripe HDPE

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant, Thermoset) 0.100 in (2.54 mm) 0.400 in (10.2 mm)

线缆外廓直径（标称）

0.400 in (10.2 mm)

电气设备

Element Max. Conductor DCR Nom. Characteristic Impedence Nom. Velocity of Prop.
Pair(s) 14.7 Ohm/km 120 Ohm 78%

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation) [dB/100ft]
Pair(s) 1 0.5

电压

UL Voltage Rating
300 V (CMG, PLTC)

温度

UL Temperature Operating
60°C -20°C to +60°C

最大拉伸张力

60 lb (27 kg)

线缆毛重

85 磅/1000 英尺（130 千克/公里）

环境适应性

户外，耐晒

阻燃性/遇火反应

UL 1685 UL荷载

NEC/UL合规性

Article 725, Article 800, CMG, PLTC

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.321 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

更新和修订

修订编号：0.321 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

Report An Error

零件编号

货号 颜色 UPC 脚注
3105Z 0105000 黑色 612825141631 C N
