产品编号: 3106A

RS-485、1 Pr、22AWG、Str TC、PE Ins、带 OS、1C 22AWG Str、PVC Ins、OA TC Brd、PVC Jkt、CM、PLTC、Sun Res、耐油

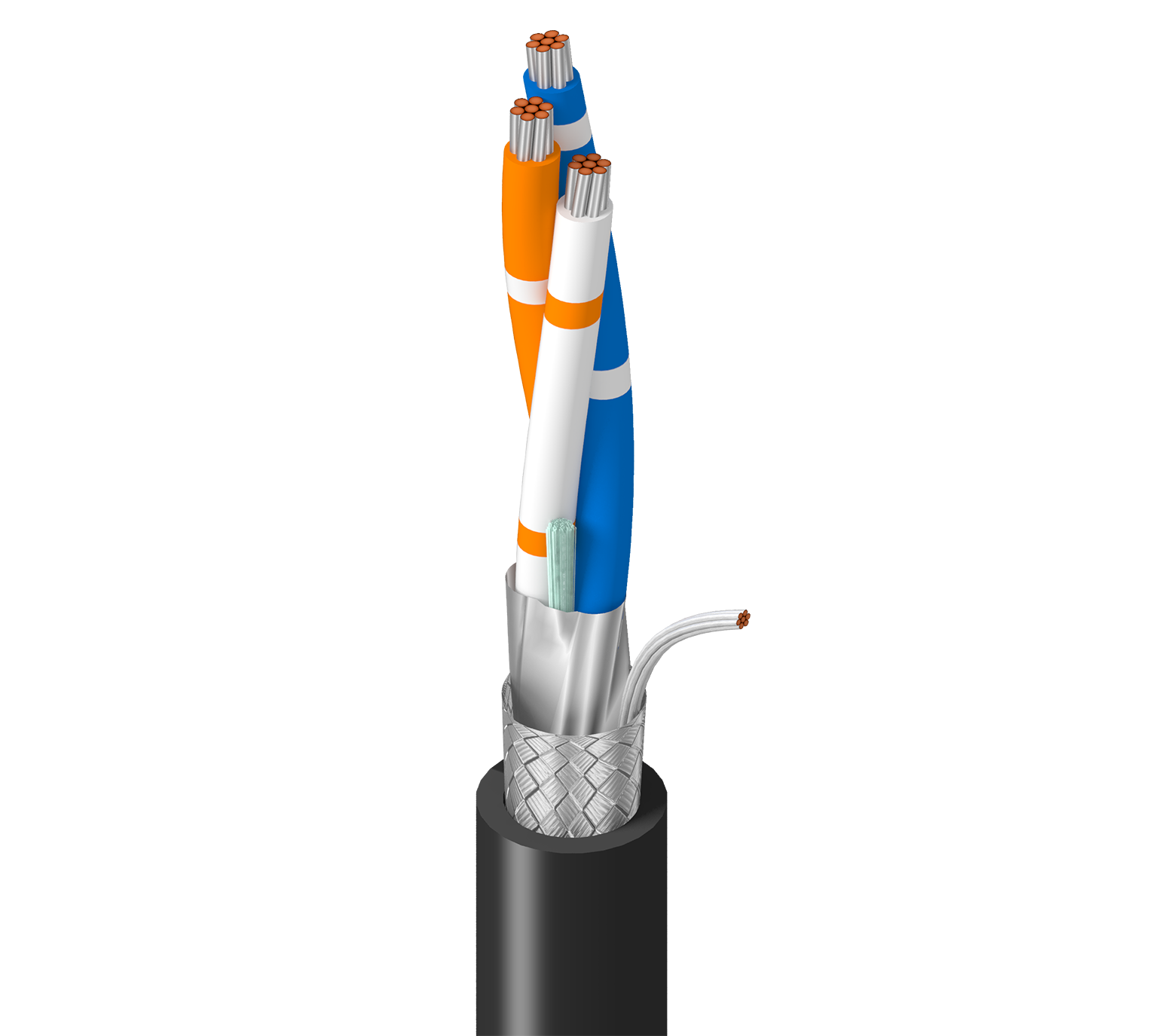

RS-485，120 欧姆，1 对 22AWG (7x30) 镀锡铜 Datalene® 绝缘体，带箔屏蔽，1 根导体 22AWG (7x30) 镀锡铜，PVC 绝缘，整体 65% 镀锡铜编织，PVC 护套，CM，PLTC，SUN RES 和耐油

  • 上架时间:
    全球
  • 状态:
    有源
3106A
  • 3106A
1 的 1

规格

Expand All

适合应用

恶劣环境、工业物联网、工厂或过程自动化、视频、音频、数据通信等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper
Conductor(s) 1 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.033 in (0.84 mm) 0.095 in (2.4 mm) White/Orange Stripe & Orange/White Stripe HDPE
Conductor(s) PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.062 in (1.6 mm) Blue/White Stripe

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.310 in (7.87 mm)

线缆外廓直径（标称）

0.310 in (7.87 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft 11 pF/ft (36 pF/m) 20.9 pF/ft (68.6 pF/m) 120 Ohm 0.203 µH/ft (0.666 µH/m) 78% 6 Amps per Conductor at 30ºC
Conductor(s) 18.2 Ohm/1000ft (59.7 Ohm/km) 6 Amps per Conductor at 30ºC

标称外屏蔽 DCR@Cond DCR1-cnv

4.544 欧姆/1000 英尺（14.91 欧姆/公里）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

电压

UL Voltage Rating
300 V (CM, PLTC)

温度

UL Temperature Operating
60°C -20°C to +60°C

弯曲半径

Stationary Min. Installation Min.
3.6 in (91 mm) 3.6 in (91 mm)

最大拉伸张力

75.26 lb (34.14 kg)

线缆毛重

48 磅/1000 英尺

环境适应性

室内，户外，耐晒，耐油

阻燃性/遇火反应

UL 1685 UL荷载, IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

《公司法》、《公共合同法》第 725 条、第 800 条

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

备注

耐油性：符合 UL1277 表 10.17 的耐油 II 级要求。 如需 CPE 护套版本，请订购 YR46721。

更新和修订

修订编号：0.594 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

更新和修订

修订编号：0.594 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC/EAN 脚注
3106A.00152 黑色 线盘 152 m 8719605005892
3106A.00305 黑色 线盘 305 m 8719605005915
3106A 010500 黑色 线盘 500 ft 612825141662 C
3106A 0101000 黑色 线盘 1,000 ft 612825141655 C
3106A.001525 黑色 线盘 1,525 m 8719605005908
3106A 0105000 黑色 线盘 5,000 ft 612825141679 C N
