产品编号: 3108DB

RS-485、3 Pr、22AWG、Str TC、PE Ins、OS+TC Brd、CPE Jkt、CM、PLTC、Sun Res、Dir Bur、耐油

RS-485，120 欧姆，3 对 22AWG (7x30) 镀锡铜 Datalene® 绝缘体，整体箔 + 65% 镀锡铜编织，CPE 护套，CM，PLTC，SUN RES DIR BUR 和耐油

  • 上架时间:
    全球
  • 状态:
    有源

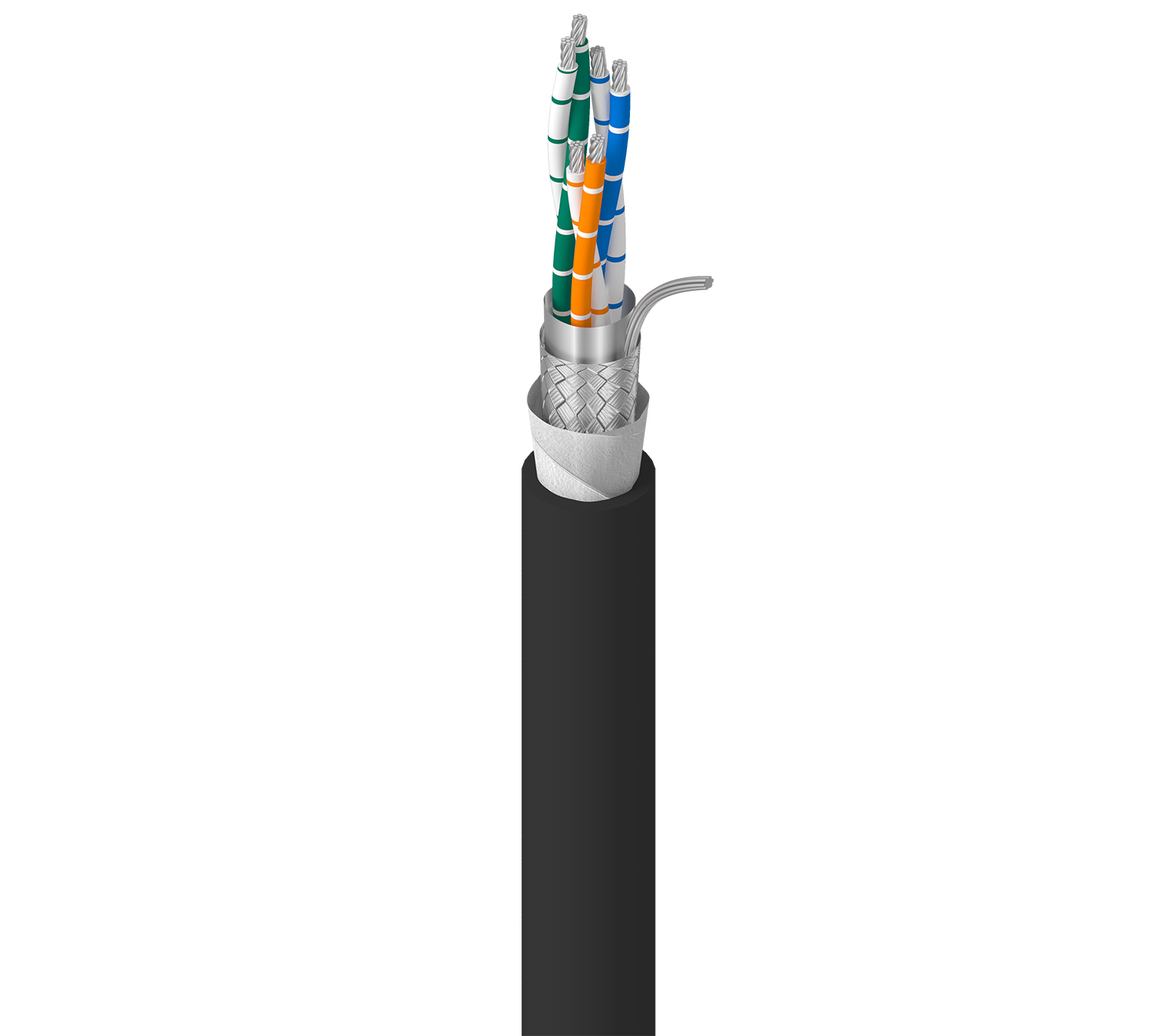

3108DB
  • 3108DB
1 的 1

规格

Expand All

适合应用

直接埋设、串行通信（RS-485 标准）包括 PLC、VFD、HMI、电机、RTU、SCADA 等，适用于长距离嘈杂环境、户外环境（如太阳能、照明等）。

导体

Element No. of Elements Size Stranding Material
Pair(s) 3 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.023 in (0.58 mm) 0.075 in (1.9 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe HDPE

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

隔水

隔水胶带

外层护套

Material Nom. Thickness Nom. Diameter
CPE - Chlorinated Polyethylene 0.055 in (1.4 mm) 0.411 in (10.4 mm)

线缆外廓直径（标称）

0.411 in (10.4 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft 11 pF/ft (36 pF/m) 20.9 pF/ft 120 Ohm 78% 4.2 Amps per Conductor at 30ºC

标称外屏蔽 DCR@Cond DCR1-cnv

3.576 欧姆/1000 英尺（11.73 欧姆/公里）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

电压

UL Voltage Rating
300 V (CM, PLTC)

温度

UL Temperature Operating
90°C -20°C to +90°C

弯曲半径

Stationary Min. Installation Min.
4.932 in (125.3 mm) 4.932 in (125.3 mm)

最大拉伸张力

90 lb (41 kg)

线缆毛重

77 磅/1000 英尺

环境适应性

室内，户外，耐晒，耐油

阻燃性/遇火反应

UL 1685 UL荷载, IEC 60332-1-2

NEC/UL合规性

《公司法》、《公共合同法》第 725 条、第 800 条

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

耐油性：通过耐油性 I & II 符合 UL1277，表 10.17

更新和修订

修订编号：0.380 修订日期：08-11-2025

更新和修订

修订编号：0.380 修订日期：08-11-2025
