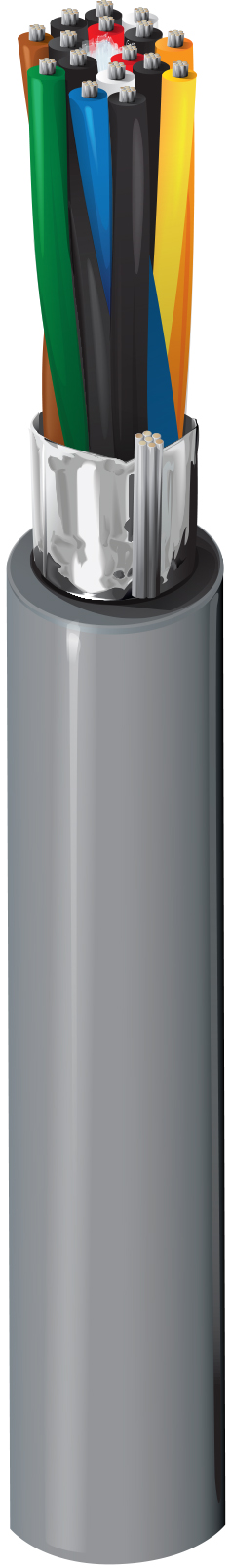

产品编号: 8138FO

RS232/485 低电容，#28-8pr，FPO，O/A 箔，PVC Jkt，CL2，120Ω

计算机 EIA RS-232/485 电缆，28 AWG 绞合（7x36）镀锡铜导体，Datalene® 绝缘，双绞线，整体 Beldfoil® 屏蔽（100% 覆盖率），28 AWG 绞合镀锡铜排扰线，PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
8138FO
  • 8138FO
1 的 1

规格

Expand All

适合应用

rs-232 延长距离应用；rs-423 应用；计算机通信；低压模拟信号（4-20ma、0-10v 等）；低压数字控制（24v、√）；线路电平音频；面板布线

导体

AWG Stranding Material No. of Pairs
28 7x36 TC - Tinned Copper 8

导体数

16

绝缘

Material Material Trade Name Nominal Wall Thickness
PE - Polyethylene (Foam) Datalene® 0.015 in

颜色表

Number Color
1 White/Blue & Blue/White
2 White/Orange & Orange/White
3 White/Green & Green/White
4 White/Brown & Brown/White
5 White/Gray & Gray/White
6 Red/Blue & Blue/Red
7 Red/Orange & Orange/Red
8 Red/Green & Green/Red

外屏蔽

Type Material Material Trade Name Coverage [%] Drainwire Material Drainwire AWG Drainwire Construction n x D
Tape Bi-Laminate (Alum+Poly) Beldfoil® (Z-Fold®) 100% TC - Tinned Copper 28 7x36

外层护套

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.31 in 0.04 in

导体DCR

Nominal Conductor DCR Nominal Outer Shield DCR
65 Ohm/1000ft 17.7 Ohm/1000ft

电容

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield
11 pF/ft 20 pF/ft

阻抗

Nominal Characteristic Impedance
120 Ohm

延迟

Max. Delay Skew Nominal Velocity of Propagation (VP) [%]
78 ns/100m 78%

电流

Max. Recommended Current [A]
0.7 Amps per Conductor at 25ºC

电压

UL Description UL Voltage Rating
UL AWM Style 2919 30 V RMS (UL AWM Style 2919)
CL2 150 V RMS (CL2)

工作温度范围

-30°C 至 +80°C

线缆毛重

37 lbs/1000ft

最小短轴弯曲半径

3.25 in

NEC/(UL) 合规性

CL2

UL AWM型号合规性

AWM 2919 (30 V 80°C）

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2003/96/EC（BFR）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

欧盟CE标志

是

MII 命令 #39（中国 RoHS）

是

UL阻燃性

UL1685 UL荷载

UL额定电压

30 V RMS（UL AWM 2919 型）

静压室（是/否）

否

脚注

C——采用木线盘收线。

备注

达塔莱妮® 绝缘特性包括低介电常数和耗散因数，可实现高速、低失真数据处理。 物理特性包括良好的抗压性和轻质。

更新和修订

修订编号：0.341 修订日期：02-03-2025

更新和修订

修订编号：0.341 修订日期：02-03-2025


Report An Error

零件编号

货号 颜色 UPC
8138FO 0601000 铬黄 612825195436
