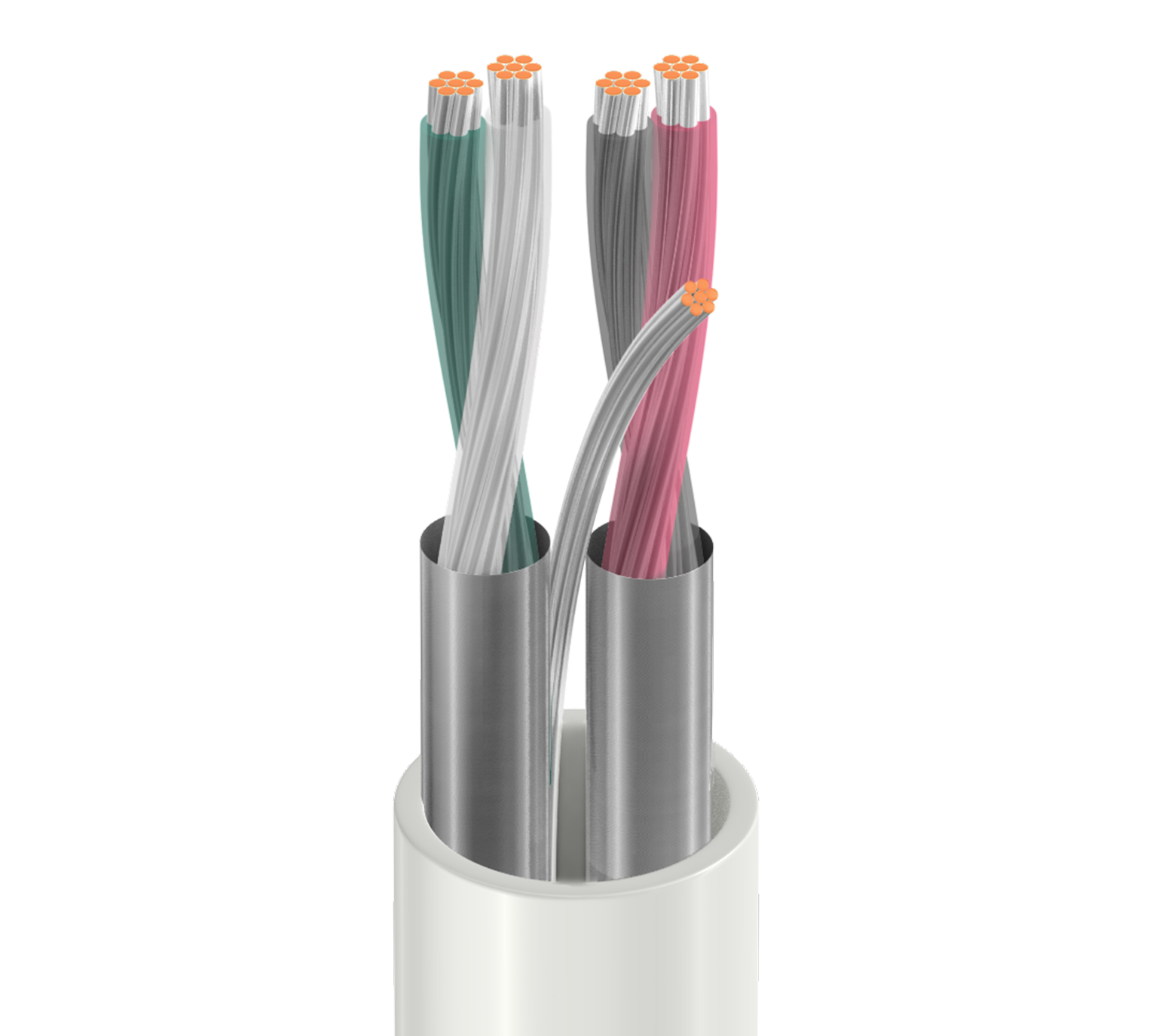

产品编号: 82723

音频、控制 & 乐器、#22-2pr、FEP、Indiv。 铝箔、LS-PVC Jkt、CMP

音频、控制 & 仪器电缆、22 AWG 绞合 (7x30) 镀锡铜导体、FEP 绝缘、双绞线、单独使用 Beldfoil® 屏蔽（100% 覆盖率）、24 AWG 绞合镀锡铜排扰线、Flamarrest® 护套、阻燃级。

  • 上架时间:
    全球
  • 状态:
    有源
82723
  • 82723
1 的 1

规格

Expand All

适合应用

室内通风应用；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；语音通信；面板布线

导体

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.042 in (1.1 mm) Black & Red, Green & White

内屏蔽

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC each pair

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.153 in (3.89 mm)

线缆外廓直径（标称）

0.153 in (3.89 mm)

电气设备

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 14.7 Ohm/1000ft 15 Ohm/1000ft (49 Ohm/km) 43 pF/ft (140 pF/m) 75 pF/ft (250 pF/m) 36 Ohm 62% 2.3 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
90°C -20°C to +90°C

弯曲半径

Stationary Min. Installation Min.
1.5 in (38 mm) 1.5 in (38 mm)

最大拉伸张力

46 lb (21 kg)

线缆毛重

19 磅/1000 英尺

环境适应性

室内 - 静压室，室内

阻燃性/遇火反应

NFPA 262、UL 910（静压）、FT6、IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

8723

更新和修订

修订编号：0.552 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.552 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
82723 8771000 自然色 612825197607 C
82723 8775000 自然色 612825197614
82723 877U1000 自然色 612825197577
82723 877U2000 自然色 612825197584
82723 877U500 自然色 612825197591
