产品编号: 82778

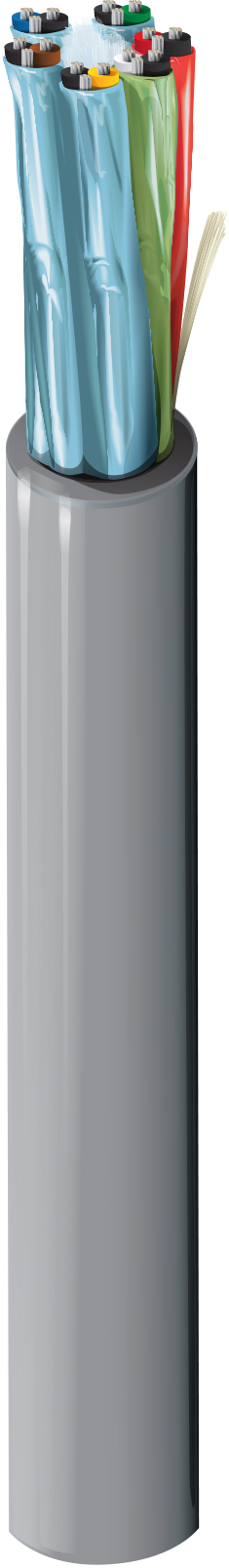

音频、控制 & 乐器、#22-6pr、FEP、Indiv。 铝箔、LS-PVC Jkt、CMP

音频、控制 & 仪器电缆，22 AWG 绞合 (7x30) 镀锡铜导体，FEP 绝缘，双绞线对单独采用 Beldfoil® 屏蔽（100% 覆盖率），整体护套符合下表要求，22 AWG 绞合镀锡铜排扰线。

  • 上架时间:
    全球
  • 状态:
    有源
82778
  • 82778
1 的 1

规格

Expand All

适合应用

室内通风应用；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；语音通信；面板布线

导体

Element No. of Elements Size Stranding Material
Pair(s) 6 22 7x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene 0.011 in (0.28 mm) 0.050 in (1.3 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown

内屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (19x34) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.314 in

电气设备

Nom. Conductor DCR Max. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
18.2 Ohm/1000ft 160 Ohm/km 10.46 Ohm/1000ft (34.32 Ohm/km) 35 pF/ft (110 pF/m) 76 pF/ft (250 pF/m) 46 Ohm 0.18 µH/ft (0.59 µH/m) 62% 1.96 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
90°C 0°C To +90°C

弯曲半径

Stationary Min. Installation Min.
3.14 in (79.8 mm) 3.14 in

最大拉伸张力

118.7 lb (53.84 kg)

线缆毛重

67 磅/1000 英尺

阻燃性/遇火反应

NFPA 262（UL910），FT6

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

8778

更新和修订

修订编号：0.351 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.351 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
82778 8771000 自然色 612825197836 C
