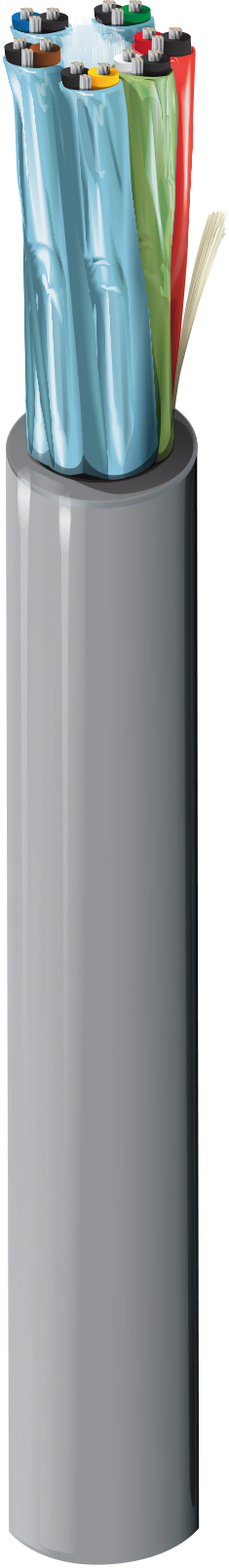

产品编号: 87778

音频、控制 & 乐器、#22-6pr、FEP、Indiv。 箔，PVDF Jkt，CMP

音频、控制 & 仪器电缆，22 AWG 绞合 (7x30) 镀锡铜导体，FEP 绝缘，6 对双绞线分别采用 Beldfoil® 屏蔽（100% 覆盖率），整体护套符合下表，22 AWG 绞合镀锡铜排扰线。

  • 上架时间:
    全球
  • 状态:
    有源
87778
  • 87778
1 的 1

规格

Expand All

适合应用

极端高温环境；耐化学腐蚀；户外和埋地应用；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；语音通信；面板布线

导体

Element No. of Elements Size Stranding Material
Pair(s) 6 22 7x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene 0.01 in (0.25 mm) 0.049 in (1.2 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown

内屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (19x34) TC

外层护套

Material Nom. Thickness Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.014 in (0.36 mm) 0.309 in (7.85 mm)

电气设备

Nom. Conductor DCR Max. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
18.2 Ohm/1000ft 160 Ohm/km 10.46 Ohm/1000ft (34.32 Ohm/km) 31 pF/ft (100 pF/m) 67 pF/ft (220 pF/m) 50 Ohm 0.18 µH/ft (0.59 µH/m) 69% 1.96 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
150°C -20°C To +150°C

弯曲半径

Stationary Min. Installation Min.
3.09 in (78.5 mm) 3.09 in (78.5 mm)

最大拉伸张力

109.2 lb (49.53 kg)

线缆毛重

68 磅/1000 英尺

阻燃性/遇火反应

NFPA 262（UL910），FT6

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

8778

更新和修订

修订编号：0.457 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.457 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
87778 0021000 红色 612825216223 C
87778 002500 红色 612825216230 C
