产品编号: 8777LS

音频、控制 & 乐器、#22-3pr、PP、Indiv。 箔，LSZH Jkt，SWA

音频、控制 & 仪器电缆，3 对，22 AWG 绞合 (7x30) 镀锡铜导体，聚丙烯绝缘，单独屏蔽线对（100% 覆盖率），22 AWG 绞合镀锡铜排扰线，LSZH 护套，钢丝铠装

  • 上架时间:
    全球
  • 状态:
    有源

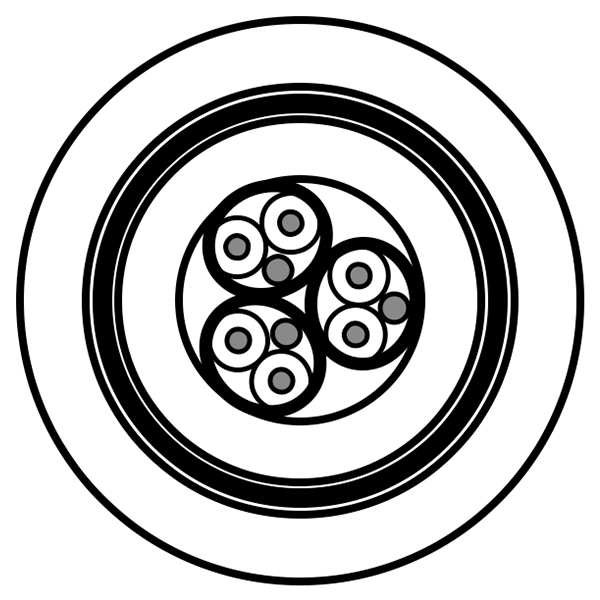

8777LS
  • 8777LS
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Size Stranding Material
22 7x30 TC - Tinned Copper

绝缘

Material Nom. Insulation Diameter Color Code
PP - Polypropylene 1.27 mm (0.0500 in) Black & Red, Black & White, Black & Green
Red, Green, Blue

内屏蔽

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC each pair
Polyester each pair

外屏蔽

Material
Bi-Laminate (Alum+Poly)

内护套

Material Nom. Thickness Nom. Diameter Color
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.89 mm (0.035 in) 7 mm (0.28 in) Chrome (RAL 7037)

铠装

Armor Type & Material Armor Thickness Coverage
SWA - Steel Wire Armor 0.9 mm Min. 95%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.35 mm (0.0531 in) 11.5 mm (0.453 in)

线缆外廓直径（标称）

11.5 毫米（0.453 英寸）

电气设备

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
49.2 Ohm/km (15.0 Ohm/1000ft) 34.8 Ohm/km (10.6 Ohm/1000ft) 98.4 pF/m (30.0 pF/ft) 180.4 pF/m (54.99 pF/ft) 50 Ohm 0.59 µH/m (0.18 µH/ft) 2 A

电压

Voltage Rating
300 V

温度

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

弯曲半径

Installation Min.
115 mm (4.53 in)

环境适应性

室内的<多重分离/>室内/室外<多重分离/>户外的<多重分离/>室内/室外 - Euroclass Eca、室外、耐日光

阻燃性/遇火反应

IEC 60332-1-2、IEC 60332-3-24

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟CE标志

更新和修订

修订编号：0.266 修订日期：09-07-2025

更新和修订

修订编号：0.266 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
8777LS.00500 黑色 线盘 500 m 8719605019578
8777LS.001000 黑色 线盘 1,000 m 8719605019561
