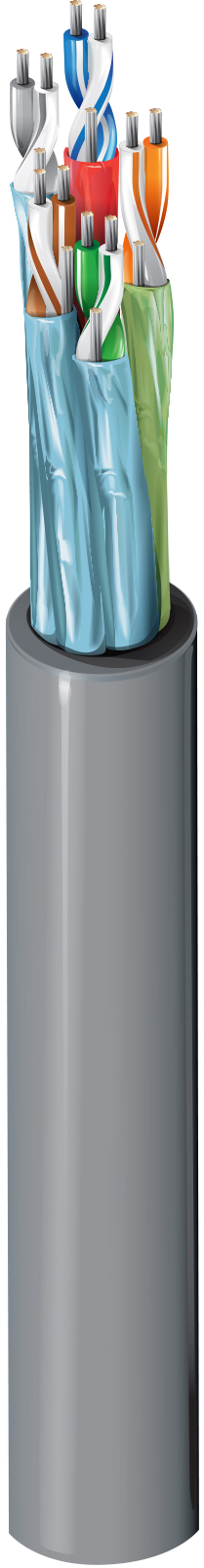

产品编号: 89705

RS232/422 低电容，#24-5pr，FFEP，独立。 箔，PVDF Jkt，CMP，100Ω

计算机 EIA RS-232/422，数字音频线，5 对，24 AWG 绞合 (7x32) 镀锡铜导体，泡沫 FEP 绝缘，带 Beldfoil® 的单独屏蔽线对（100% 覆盖率），24 AWG 绞合镀锡铜排扰线，整体含氟共聚物护套，阻燃级

  • 上架时间:
    全球
  • 状态:
    有源
89705
  • 89705
1 的 1

规格

Expand All

适合应用

极端高温环境；RS-232 长距离应用；RS-422 应用；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、…）；数字音频；面板接线

导体

Element No. of Elements Size Stranding Material
Pair(s) 5 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene (Foam) 0.019 in (0.48 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe, White/Brown Stripe & Brown/White Stripe, White/Gray Stripe & Gray/White Stripe
Red, Green, Blue

内屏蔽

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC each pair

外层护套

Material Nom. Thickness Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.014 in (0.36 mm) 0.327 in (8.31 mm)

线缆外廓直径（标称）

0.327 in (8.31 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft (79 Ohm/km) 13.5 pF/ft (44.3 pF/m) 22.5 pF/ft (73.8 pF/m) 100 Ohm 1.3 ns/ft 0.24 µH/ft (0.79 µH/m) 76% 2 Amps per Conductor at 25ºC

高频（标称/典型）

Frequency Nom. Insertion Loss (Attenuation) [dB/100ft]
0.384 MHz 0.74
0.7056 MHz 0.87
0.768 MHz 0.89
1.024 MHz 0.95
1.4112 MHz 1.03
1.536 MHz 1.06
2.048 MHz 1.17
2.8224 MHz 1.37
3.072 MHz 1.44
4.096 MHz 1.67
5.6448 MHz 1.89
6.144 MHz 1.96
8.192 MHz 2.26
11.2896 MHz 2.59
12.288 MHz 2.71
24.576 MHz 3.73

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
150°C -40°C to +150°C

最大拉伸张力

165 lb (74.8 kg)

线缆毛重

53 磅/1000 英尺（79 千克/公里）

环境适应性

室内

阻燃性/遇火反应

NFPA 262 高压燃烧测试 (UL910)

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.331 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.331 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
89705 0081000 灰色 612825221098 C
89705 008500 灰色 612825221104 C
