产品编号: 89841

RS485、1 Pr #24 Str TC、FEP Ins、OS+TC Brd、FEP Jkt、CMP

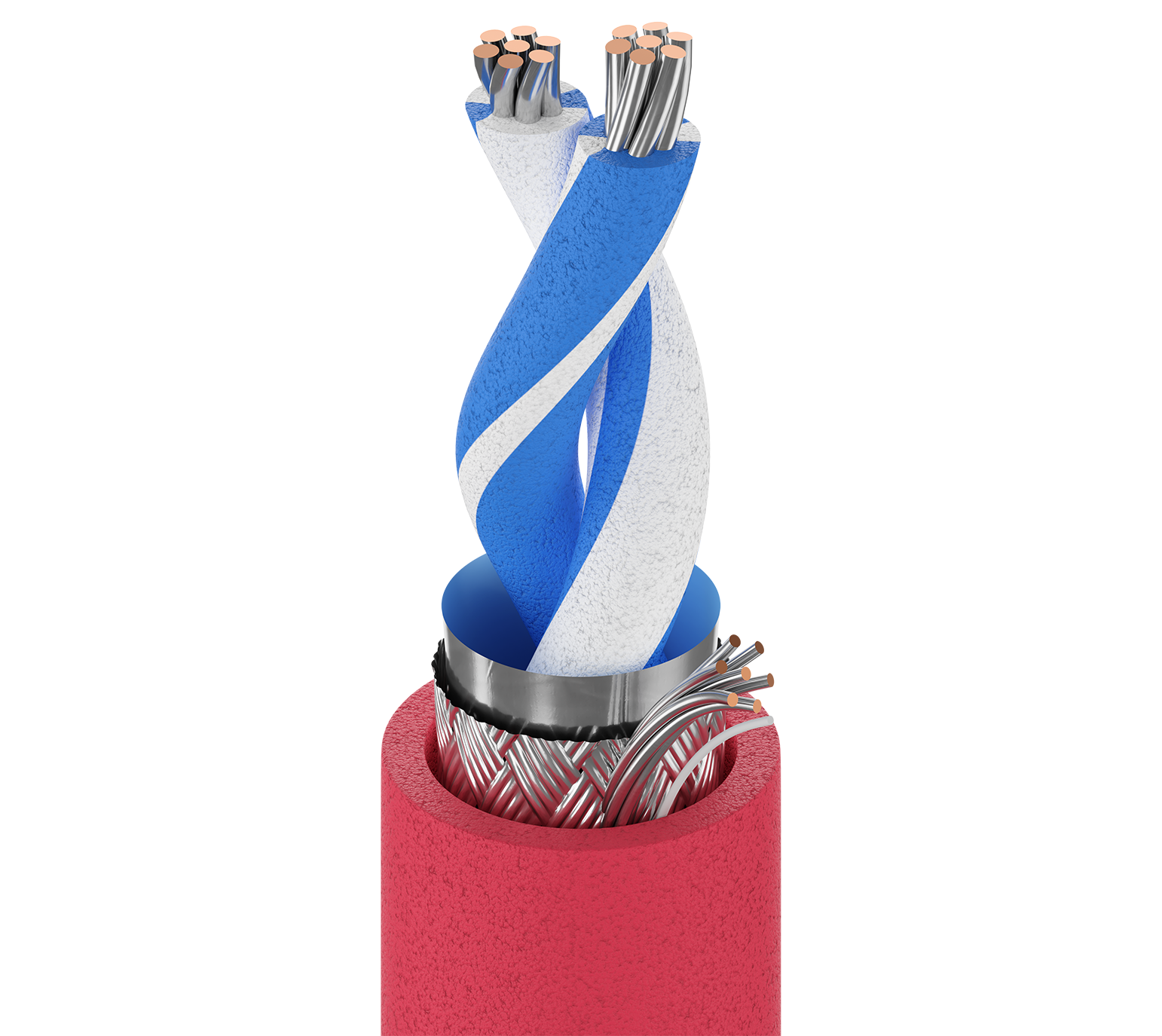

RS-485，1 对 24AWG (7x32) 镀锡铜线，FEP 绝缘，Beldfoil®+ 镀锡铜编织 (90%) 整体屏蔽，FEP 外套，CMP

  • 上架时间:
    全球
  • 状态:
    有源
89841
  • 89841
1 的 1

规格

Expand All

适合应用

RS-485、POS；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、...）；线路电平音频；面板接线；串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，适用于长距离嘈杂环境等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene (Foam) 0.025 in (0.64 mm) 0.074 in (1.9 mm) White/Blue Stripe & Blue/White Stripe

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Thickness Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.015 in (0.38 mm) 0.204 in (5.18 mm)

线缆外廓直径（标称）

0.204 in (5.18 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft 12 pF/ft (39 pF/m) 22 pF/ft (72 pF/m) 120 Ohm 76% 4 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

3.1 欧姆/1000 英尺（10 欧姆/公里）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.6 dB/100ft

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
200°C -70°C to +200°C

弯曲半径

Stationary Min. Installation Min.
2.25 in (57.2 mm) 2.25 in (57.2 mm)

最大拉伸张力

45.7 lb (20.7 kg)

线缆毛重

27 磅/1000 英尺

环境适应性

室内，耐油

阻燃性/遇火反应

NFPA 262、UL 910（静压）、FT6、IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

9841, 9841ZH

备注

耐油和耐气

更新和修订

修订编号：0.577 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.577 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
89841 0021000 红色 612825221302 C
89841 002500 红色 612825221319
89841 0025000 红色 612825221326
